Задачи по теме: Определение положения центра тяжести плоских фигур.

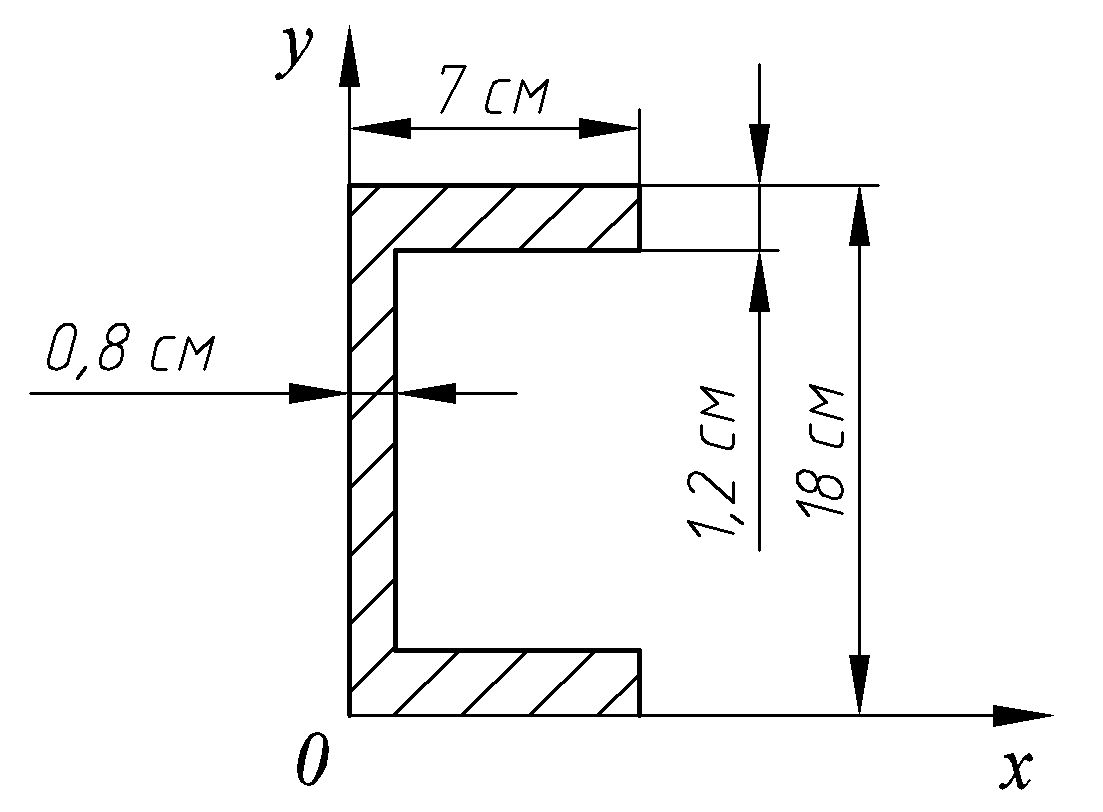

Задача№1: Определить положение центра тяжести площади коробчатого сечения. Высота h=18 см, ширина полки b=7 см, толщина стенки =0,8 см,
толщина полки = 1,2 см.
Решение: Ордината центра тяжести определяется с помощью симметрии
фигуры:
УС =9 см.
Абсцисса центра тяжести коробчатого сечения определяется с помощью метода «дополнение до целого», вычитая несуществующую площадь ( или метод отрицательной площади).
Получается два прямоугольника.
Где SУi статический момент i площади сечения
Площадь первого прямоугольника F1=18∙7=126 см2
Координаты центра тяжести С1- хс1=3,5 см; ус1=9 см
Площадь второго прямоугольника F2= - (18 -2∙1,2)∙(7-0,8)= - 96,7 см2
Координаты центра тяжести С2- хс2=0,8+(7-0,8)/2=3.9 cм;
ус1=9 см.

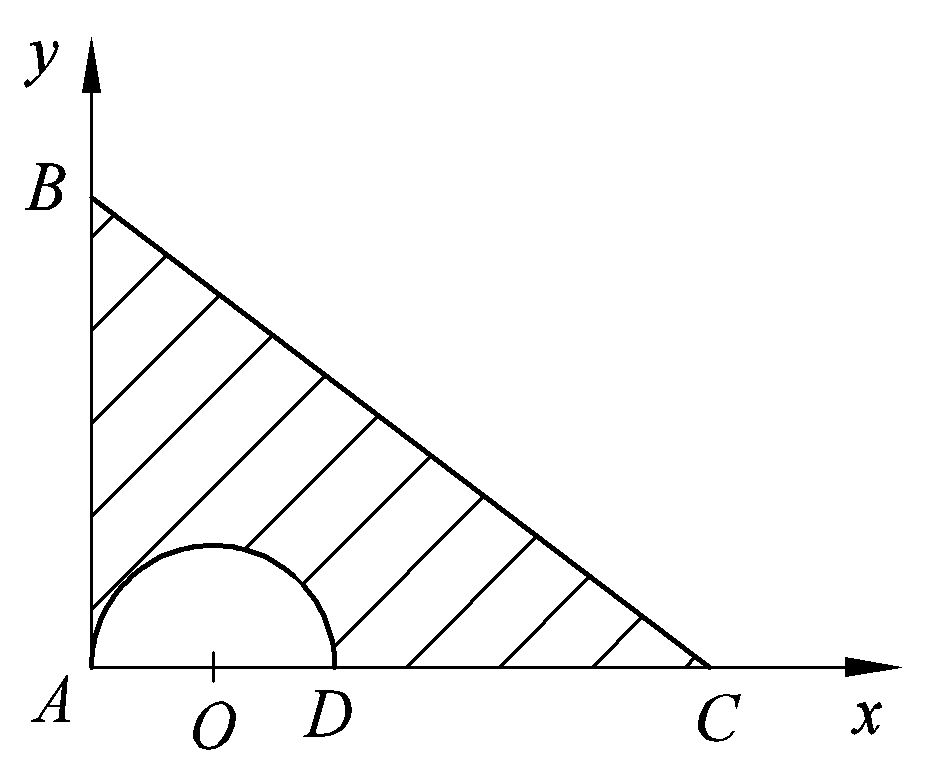

Задача №2: Определить положение центра тяжести прямоугольного треугольника с вырезом в виде полуокружности.
АВ=45см=0,45м; АС=60см=0,6м; r=0,2м.
Решаем с помощью метода отрицательной площади.
Площадь треугольника F1=(0,6∙0,45)/2=0,135 м2
Координаты центра тяжести С1: хс1=АС/3=0,6/3=0,2см; ус1=АВ/3=0,45/3=0,15 см.
Площадь второй фигуры, полуокружности: F2=π∙r2/2=3,14∙0,22 /2=0,06 м2
Координаты центра тяжести С2 : хс2=0,2 м ус2=4 r/3𝜋= 0,08м.
Задачи по теме: «Кинематика точки». Поступательное движение.
Задача №1. Автомобиль движется со скоростью 54 км/ч (15м/с) при торможении получает замедление, равное 0,5 м/с2. Найти на каком расстоянии от точки остановки нужно начать торможение и сколько времени оно будет длиться?
Решение.
Устанавливаем вид движения – поступательное равнозамедленное.
Уравнения движения:
Конечная скорость V=0
Находим время t=V0 /а𝜏 =15/0,5=30 с
Определяем тормозной путь S=15∙30 – 0,5∙302 /2 =225 м.
Задача №2. Вагон скатывается по наклонной плоскости с ускорением
0,2 м/с2.
Какую скорость будет иметь вагон в конце наклонной горки, длина которой 250м. Начальная скорость вагона 1 м/с.
Если из уравнения (2) выразить время, то:
t= (V-V0) /а𝜏 и подставив в уравнение (1), после преобразований получим:
S= (V2-V02) / а𝜏
Выражая скорость, получим:
Задача №3. Груз, сброшенный с самолёта, движется согласно уравнениям:
х =V0∙ t ; у =h –gt2 /2
Определить: уравнение траектории, скорость груза (величину и направление) в момент времени, когда он пересечёт ось ох; дальность полёта?
Решение. Для установления вида траектории нужно исключить время из того уравнения, где зависимость линейная.
Значение времени t = x/V0 подставим в у = h – gх2 /2V02
уравнение траектории - парабола ветвями вниз.
Приравнивая уравнение для y к нулю, определяем момент времени, когда груз пересечёт ось ох:
у=0 при

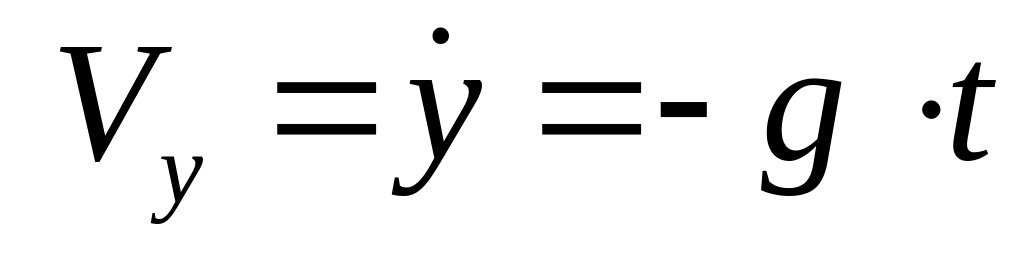

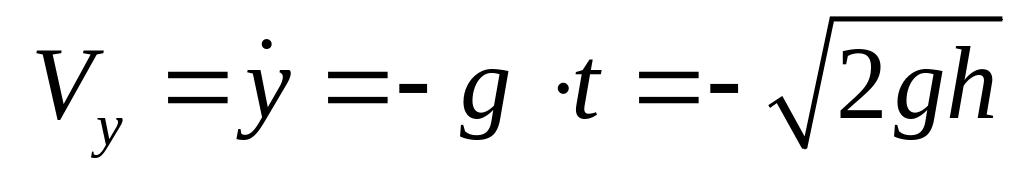

Определяем величину скорости:
Для момента времени

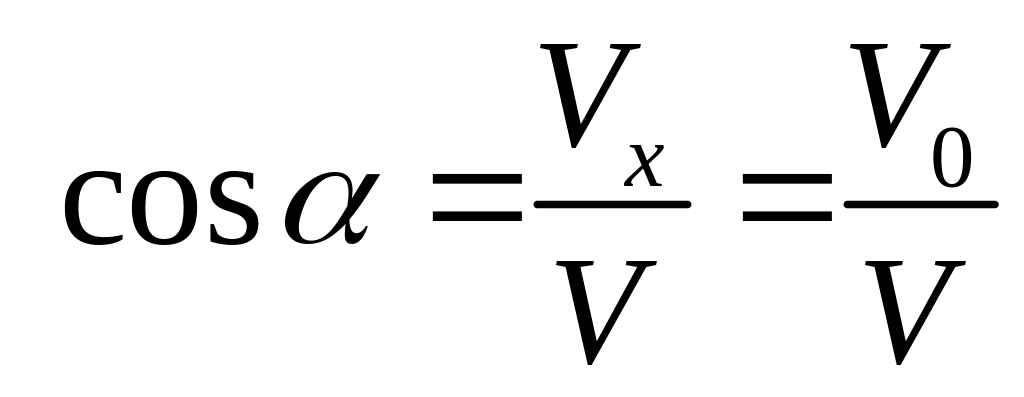

Направление скорости:
Дальность полёта:
х =V0∙
t=
Задача №4. Уравнения движения материальной точки заданы координатным способом:
Время t=1c
1. Установить вид траектории, вычислить координаты точки М, подставив время в x и y.
2. Вычислить значения скорости в проекциях на декартовые оси координат. Определить полную скорость.
3. Вычислить значения ускорений в проекциях на декартовые оси координат и на оси естественного трехгранника.
4. Вычислить радиус кривизны траектории ρ.
Решение: для установления вида траектории необходимо исключить время из уравнений движения.
Воспользуемся уравнением единичной окружности и получим уравнение траектории в виде окружности с центром в точке О (-2; 3), радиусом R=2 см.
(x + 2)2 + (y -3)2 =0 – уравнение траектории.
Определим значение скорости Vx , подставив в уравнение скорости время t=1c:
Определим значение скорости Vy :
Определим полную скорость V:
Определим значение ускорения ах и аy:
Определим полное ускорение a:
Определим тангенциальное ускорение aτ
Определим нормальное ускорение an
Вычислим радиус кривизны траектории ρ:
Задача №5. Водяные капли вытекают из отверстия вертикальной трубочки через 0,1 секунду одна после другой и падает с ускорением 981 см/с2. Определить расстояние между первой и второй каплями через одну секунду после момента истечения первой капли.

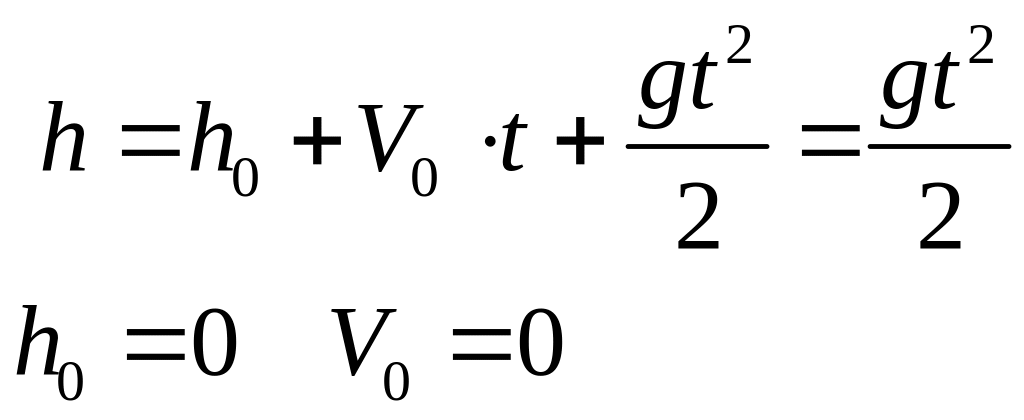

Решение. Движение поступательное равноускоренное. Уравнения движения имеют следующий вид:
Для первой капли:
Для второй капли:
t1=1 c – время движения первой капли;
t2=0,9 c – время движения второй капли.
Расстояние между первой и второй каплями:
Задача №6. Копровый молот падает с высоты 2,5 м. Для поднятия его на ту же высоту требуется втрое больше времени, чем на падение. Сколько ударов молот сделает в минуту, если считать что свободное падение совершается с ускорением g=9,81 м/с2.
Решение. Движение поступательное равноускоренное. Уравнение движения имеет следующий вид:
Определяем время падения:
Полное время, состоящее из суммы времени подъёма и времени падения :
tполн=0,71+3
0,71=2,85
с.
Количество ударов в минуту:
n
Задача №7. Тепловоз проходит закругление длиной 800 м за 50 секунд. Радиус закругления по всей длине постоянный и равняется 400 метров. Определить скорость тепловоза и нормальное ускорение, считая движение равномерным.
Находим скорость тепловоза:
Находим нормальное ускорение:
