Окончание табл. 3.2
Схема 9
Схема 10 |
|

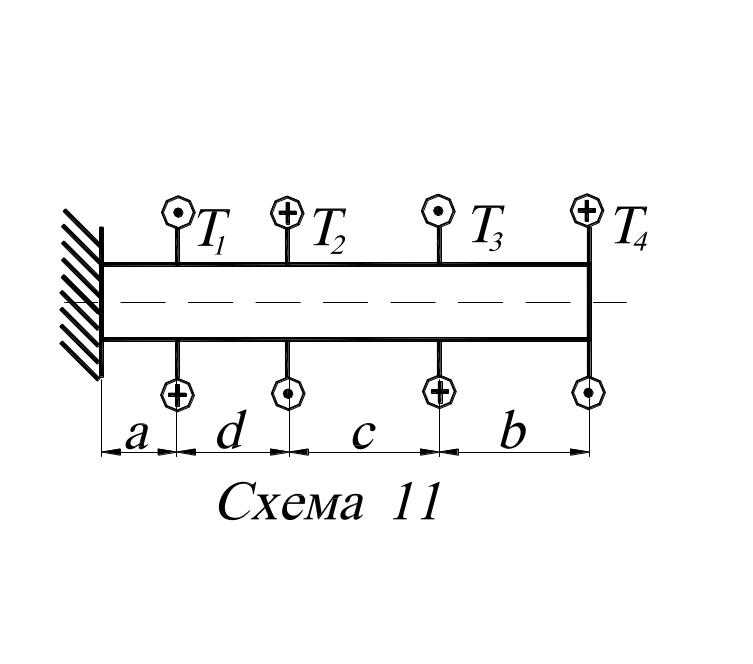

Схема 11

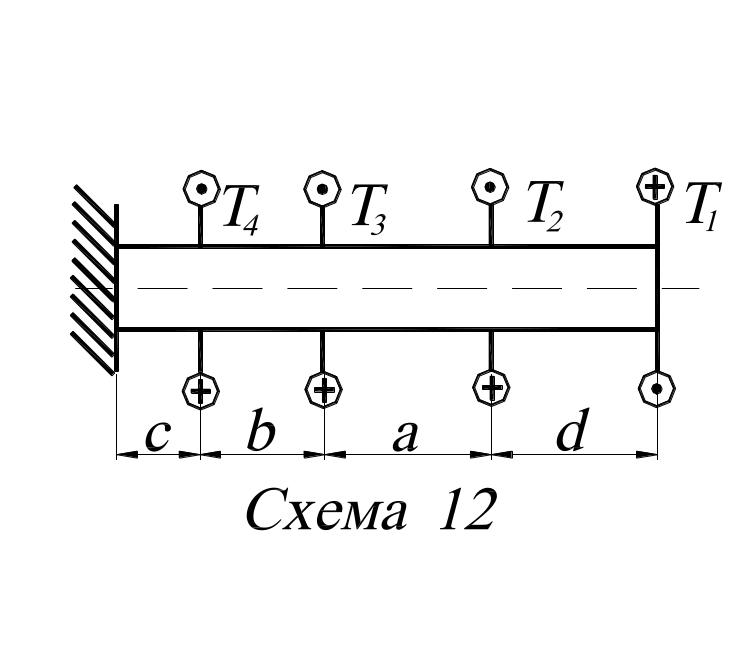

Схема 12 |
|

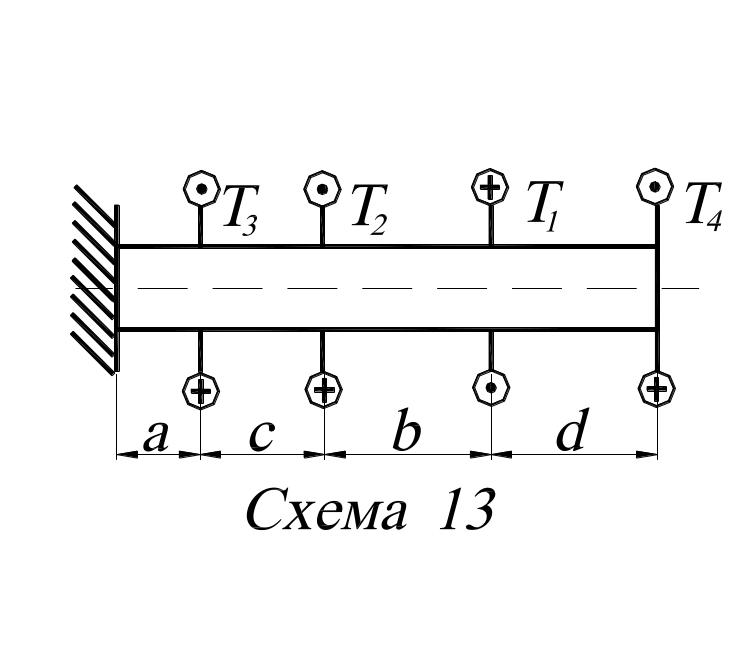

Схема 13

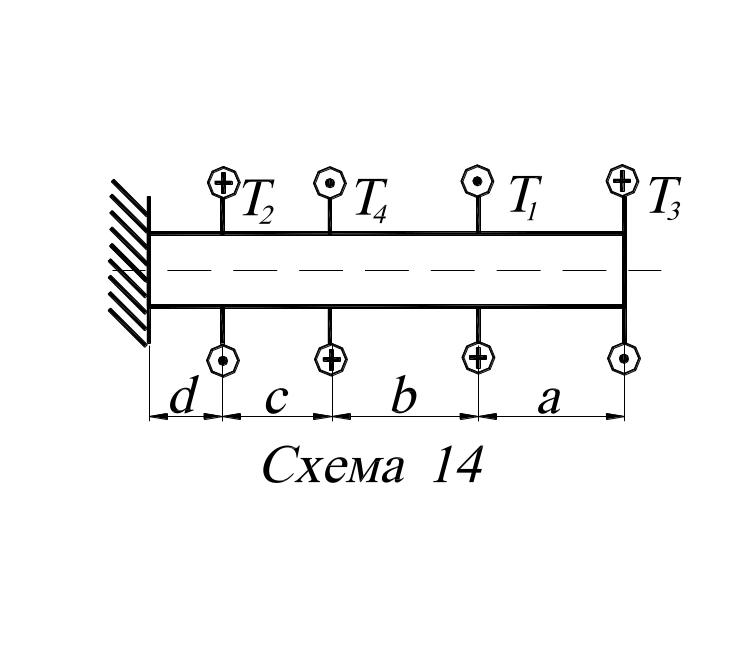

Схема 14 |
|

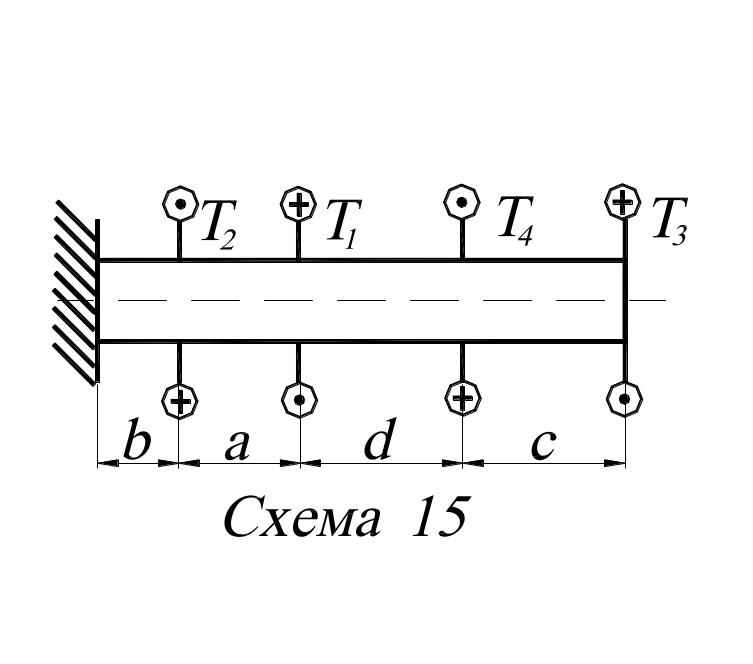

Схема 15

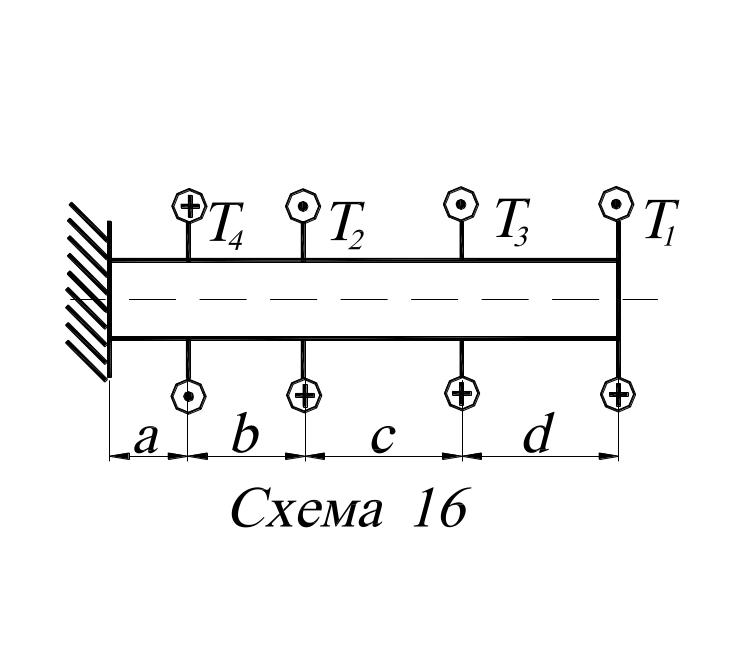

Схема 16 |
|
Задача 4
Балка нагружена распределенной нагрузкой q, сосредоточенной силой F и сосредоточенным изгибающим моментом М. Требуется:
1) определить реакции опор и построить эпюры поперечных сил Q и изгибающих моментов М;
2) при заданном значении допускаемого нормального напряжения [σ] по максимальному изгибающему моменту определить размеры двутаврового, квадратного и круглого сечений;
3) начертить сечения в одном масштабе;
4) сравнить площади сечений с наименьшей площадью;
5) определить максимальные касательные напряжения для трех указанных сечений.
Исходные данные приведены в табл. 4.1 и 4.2
Таблица 4.1
Данные для балок
Варианты |
Параметры |
||||||
a |
b |
c |
q |
F |
M |
[σ] |
|
м |
кН/м |
кН |
кН·м |
МПа |
|||
1 |
2 |
3 |
2 |
12 |
20 |
50 |
140 |
2 |
1,5 |
2 |
3 |
14 |
30 |
40 |
150 |
3 |
2 |
2,4 |
2,6 |
16 |
40 |
30 |
160 |
4 |
2 |
1 |
3 |
13 |
50 |
20 |
170 |
5 |
1 |
3 |
2 |
15 |
25 |
45 |
180 |
6 |
2 |
2 |
3 |
10 |
35 |
25 |
145 |
7 |
1,5 |
2 |
2 |
14 |
45 |
35 |
155 |
8 |
1,5 |
2 |
2 |
11 |
20 |
40 |
165 |
9 |
2 |
3 |
2,5 |
15 |
30 |
50 |
175 |
10 |
3 |
2 |
1,5 |
12 |
40 |
30 |
150 |
11 |
2,5 |
1,5 |
2 |
14 |
50 |
20 |
160 |
12 |
2 |
2,5 |
1,5 |
13 |
30 |
40 |
170 |
13 |
1,6 |
0,8 |
2 |
15 |
30 |
25 |
180 |
14 |
1,8 |
1 |
2,4 |
11 |
50 |
40 |
140 |
