2.2.2. Котлы с циркулирующим кипящим слоем под давлением
В связи с этим были развернуты работы по созданию технологии сжигания углей в кипящем слое под давлением для сооружения новых ТЭС и технического перевооружения существующих.
Работа котла под давлением характеризуется рядом положительных особенностей. Во-первых, полностью исключаются присосы воздуха в топку и газоходы, что приводит к уменьшению потери теплоты с уходящими газами; снижаются расходы электроэнергии на собственные нужды в связи с установкой дымососа меньшей производительности. Появляется возможность исключения дымососной установки, за счет использования только дутьевых вентиляторов. Существенно повышается теплообмен в конвективных газоходах за счет более высоких скоростей дымовых газов, что снижает металлоемкость поверхностей нагрева. Однако работа котла под давлением требует плотной обмуровки для обеспечения его герметичности и предотвращения выбивания продуктов сгорания в помещение котельного цеха.
Все котлы с кипящим слоем под давлением, сооружаемые в настоящее время в мире, базируются на технологии пузырькового кипящего слоя. В таких котлах в кипящем слое расположены пучки труб для съема тепла. По соображениям защиты пучков от абразивного износа скорость газов в слое не должна превышать 1 м/с.

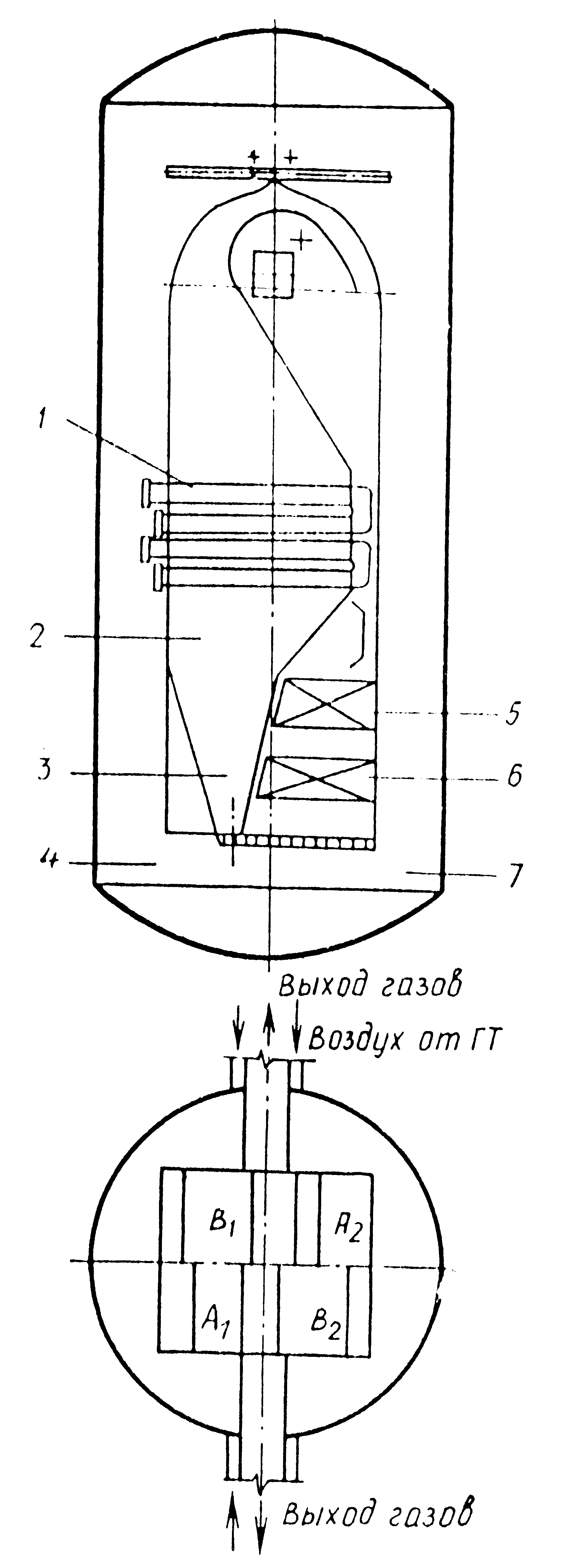

На рис.2.5 представлена схема котла с циркулирующим кипящим слоем под давлением, разработанная ВТИ.
Топочная камера заключена в силовой сосуд и выполнена из газоплотных экранов. Внутри топки расположен двухсветный экран, разделяющий ее на две диагонально симметричные части, в каждой из которых находятся сама топка и теплообменный отсек.
Топка и теплообменный отсек разделены двухсветным экраном, который в верхней части образует циклонный сепаратор.
Первичный воздух подается в топку с t = 285 oC, P = 10 кгс/см2. Вторичный воздух вводится в топку выше плотного кипящего слоя. Третичный воздух подается под воздухораспределительную решетку.
Уголь подается через патрубки топлива в нижнюю часть топки. Поток продуктов сгорания выносится в верхнюю часть топки и попадает в сепаратор, выполненный в виде горизонтального циклона 8. Продукты сгорания выводятся из топки через газовое окно 10, а зольные частицы через золоспускной канал 11, образованный двухсветным экраном и внешним экраном, поступают в теплообменный отсек 5.
В теплообменном отсеке 5 через воздухораспределительную решетку 3 подается третичный воздух с расходом, обеспечивающим пузырьковый режим псевдоожижения. Разные скорости газов создают разную плотность кипящего слоя в топке и теплообменном отсеке и, как следствие, разные статические давления в обеих камерах. В результате перепада давлений зола через перепускные отверстия возвращается из теплообменного отсека в кипящий слой топки.
При движении частиц золы по контуру топка – циклон – теплообменный отсек - топка они используются как промежуточный теплоноситель, отдающий свое тепло настенным экранам и конвективным поверхностям нагрева (ширмам в топке и пучком в теплообменном отсеке).
При к.п.д. горизонтального циклона 90 % кратность циркуляции золы равна десяти и тепла золы недостаточно для необходимого теплосъема в конвективных пучках теплообменного отсека мощных котлов при 100%-ной нагрузке.
Рис. 2.5. Котел с ЦКС под давлением: 1 – пароперегреватель;2 – вторичный воздух;3 – уголь+доломит;4 – первичный воздух; 5 – экономайзер;6 – испаритель;7 – третичный воздух
