Управляемые источники.
- источник напряжения управляемый
напряжением (ИНУН). Можно задать
коэффициент передачи обознач: E=Uвых/Uвх.
- источник напряжения управляемый
током (ИНУТ): H=Uвых/Iвх.
- источник тока управляемый напряжением
(ИТУН): G=Iвх/Uвх.
- источник тока управляемый током
(ИТУТ): D=Iвых/Iвх.
Источники для цифровых схем.
- источник питания +5В отностительно
земли.
- источник питания +15В относительно
земли.
- генератор тактовых импульсов (clock).
Можно задавать Frequency
(частоту) в
настройках.
Duty Cicle = τ/T – величина обратная скважности в
процентах.
Voltage - амплитуда напряжения.
Рис 46.
Все генераторы синхроимпульсов моделируются в компьютере.
- источник амплитудно-модулированного
сигнала.
U(t)=VC[1+M*Sin(2πFMt)]*sin(2πFCt)
VC – амплитуда несущей.
M – глубина модуляции.
FM –частота модуляции.
FC – частота несущей.
- источник фазомодулированного сигнала.
U(t) = V0+VA*sin[2πFCt+M*sin(2πFMt)]
- Синусоидальный генератор с управляемой
частотой.
Рис 47.

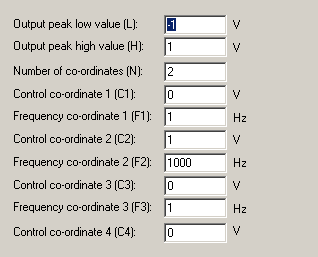

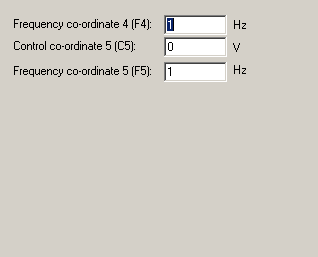

З
десь
задаются следующие параметры:
Рис 48.
L – нижний уровень выходного сигнала.
H – верхний уровень выходного сигнала.
N – число пар “входное напряжение – выходная частота”, оно не превышает пяти.
F(N) – позволяет задать любую форму сигнала.
Рис 49.
- источник пилообразного напряжения
с частотой управляемой входным сигналом.
З
адаются
те же параметры, что и в предыдущем
случае и плюс RTD.
RTD = τ/T [%].
τ – время переднего фронта.
Рис 50.
- источник прямоугольных импульсов с
частотой входного сигнала.
Задаются параметры аналогичные источнику гармонического сигнала плюс ещё параметр D( величина обратная скважности в %), TR – длительность переднего фронта в % и FF- длительность заднего фронта в секундах.
- Piecewise Linear
Source – источник
кусочно-ломанного сигнала, параметры
которого читаются из текстового файла
с диска.
Имя входного файла.

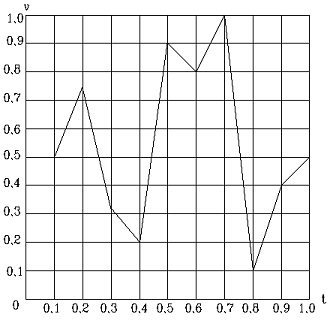

Структура файла:
1 колонка (время) |
2 колонка (вольты) |
0.1 |
0.5 |
0.2 |
0.75 |
0.3 |
0.31 |
0.4 |
0.2 |
0.5 |
0.9 |
0.6 |
0.8 |
0.7 |
1.0 |
0.8 |
0.1 |
0.9 |
0.4 |
1.0 |
0.5 |
Рис 51.
- полиномиальный источник.
На вход можно подать 3 сигнала.
U=A+B*V1+C*V2+D*V3+E*(V1)^2+F*V1*V2+G*V1*V3+H(V2)^2+I*V3*V2+Y(V3)^2+
K*V1*V2*V3
Пример:
Рис 52.
- Контрольно-измерительные
приборы.
- панель измерительных приборов.
- мультиметр измеряет токи, напряжения
и сопротивления затухания в дБ.
Для определения затухания на входе должен быть источник с амплитудой устанавливаемой по клавише settings в свойствах, в строке:
.
- функциональный генератор.
Источник гармонического или пилообразного или прямоугольных импульсов, он легко заменяется источниками сигналов, которые мы рассматривали выше.
- осциллограф (двулучевой).
Вид прибора показан на рис 53.
Рис 53.
Значок
означает запуск по переднему фронту, а
значок
по заднему фронту.
Level – уровень запуска или напряжение срабатывания.
Auto – автоматически срабатывать при появлении сигнала на любом канале:
A – по сигналу с канала А.
B – по сигналу с канала B.
Ext – внешний запуск.
- измеритель АЧХ (АЧХ-ометр). Bode
plotter.
Панель прибора показана на рис 54.
Рис 54.
Если нажата клавиша Magnitude, то снимается АЧХ, если Phase то ФЧХ.
По вертикальной шкале можно выбрать масштаб либо логарифмический, либо линейный. Тоже самое и по горизонтальной шкале.
F- верхнее значение.
I- нижнее значение.
У прибора есть вход In и выход Out.
Левые клеммы In и Out сигнальные, они непосредственно подключаются к входу и выходу исследуемой схемы. Правые клеммы – общая точка (земля).
В панели
Miscellaneous есть элемент
- Write Data.
Позволяет записать в файл до восьми сигналов. Файл текстового формата и имеет вид как показанный для - Piecewise Linear Source (см. выше).
В свойствах указывается имя файла в который необходимо сделать запись.
