Проведение эксперимента и обработка результатов
1 Измерение реактивной мощности одним ваттметром
Собрать схему для измерения реактивной мощности одним ваттметром (рис.17).
После проверки схемы руководителем включить питание.
Записать в таблицу 11 показания амперметра, вольтметра и ваттметра.
Вычислить значение реактивной мощности и

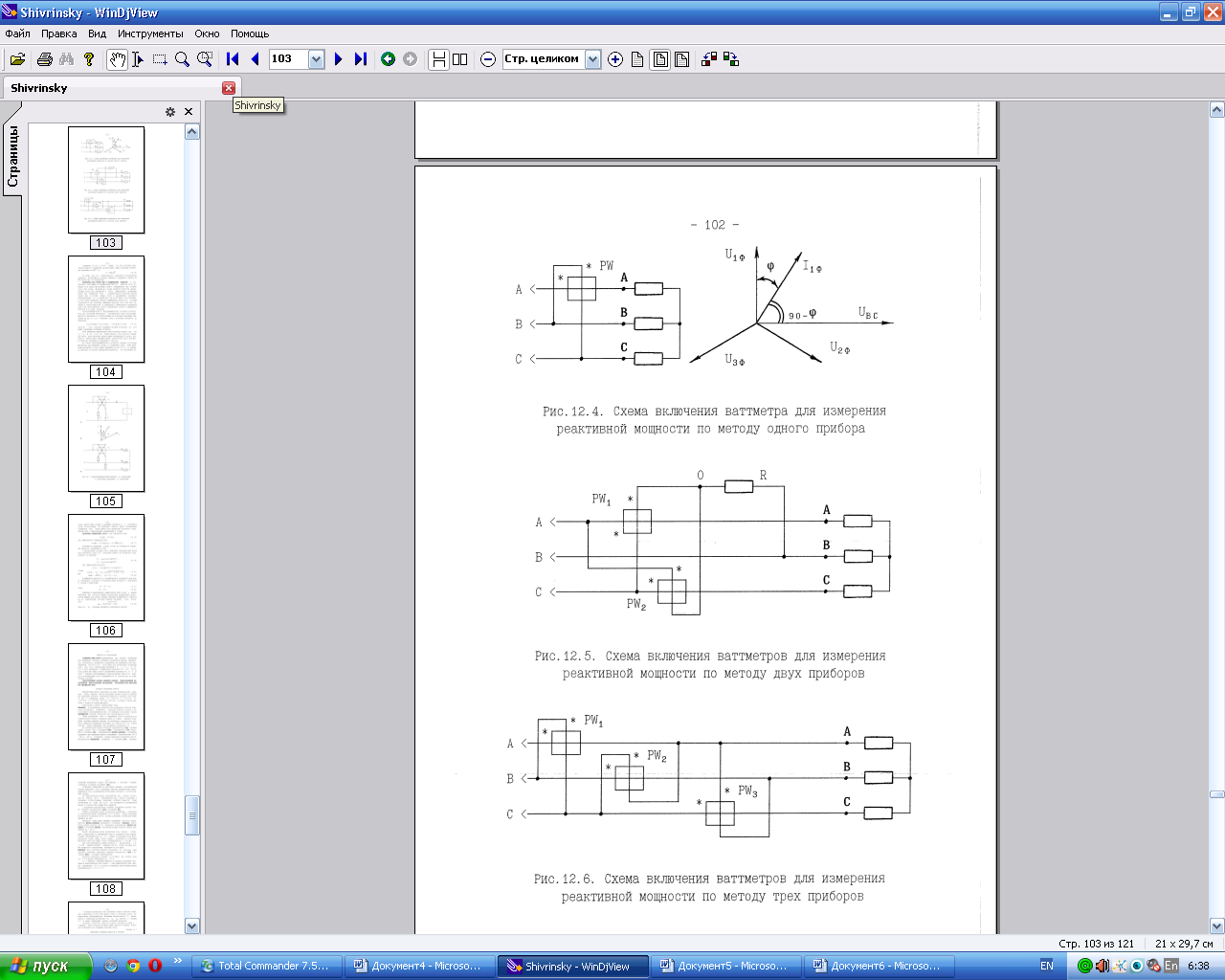

Рисунок 17 –
Схема измерения реактивной мощности
одним ваттметром активной мощности
однофазного тока при соединении
приемников звездой
2 Измерение реактивной мощности двумя ваттметрами
Собрать схему для измерения реактивной мощности двумя ваттметрами (рис.18).
После проверки схемы руководителем включить питание.
Записать показания амперметра, вольтметра и ваттметра в таблицу 11.
Вычислить значение реактивной мощности и sinφ.

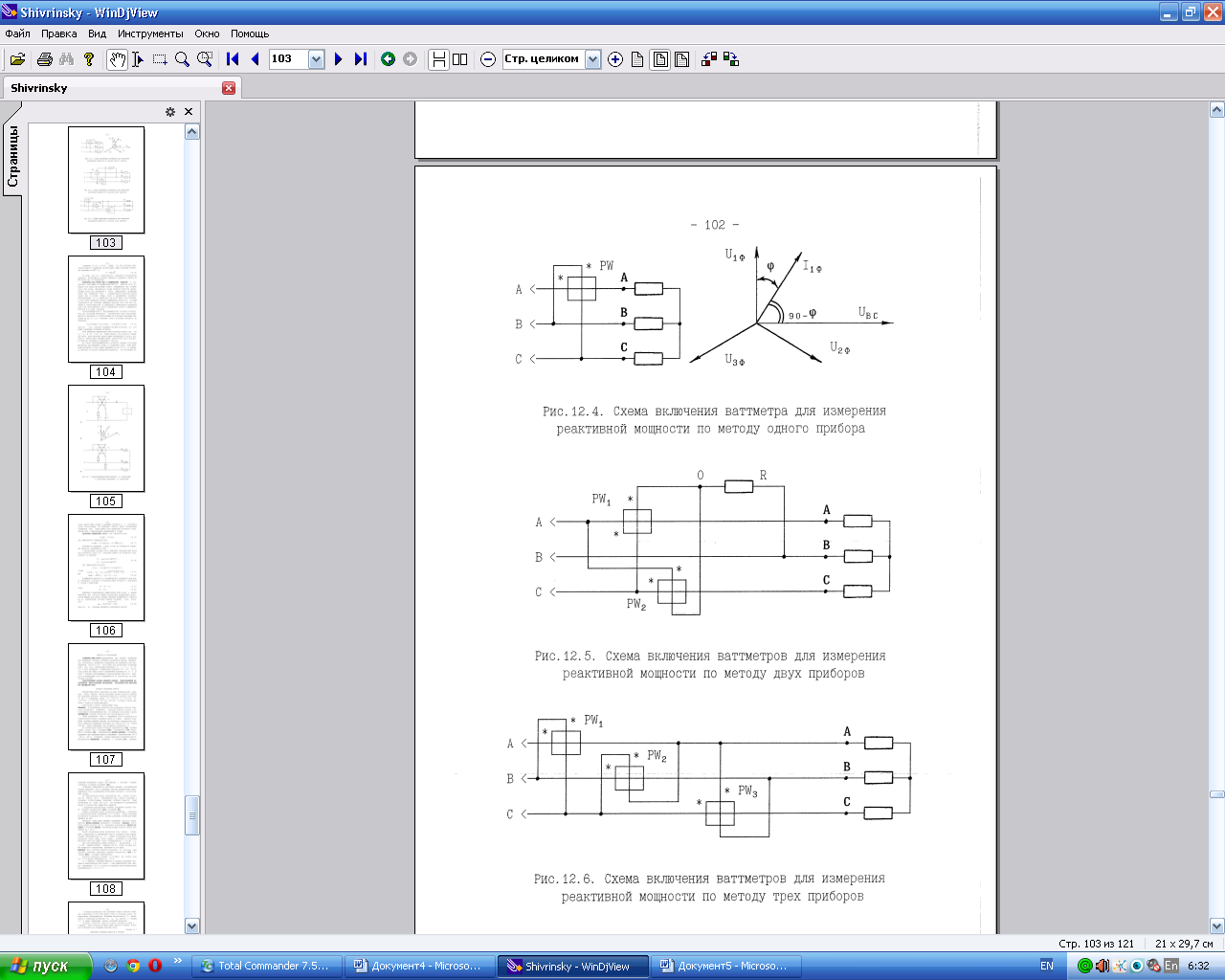

Рисунок 18 –
Схема измерения реактивной мощности
двумя ваттметрами активной мощности
однофазного тока при соединении
приемников звездой
3 Измерение реактивной мощности тремя ваттметрами
Собрать схему для измерения реактивной мощности тремя ваттметрами (рис.19).
После проверки схемы руководителем включить питание.
Записать показания амперметра, вольтметра и ваттметра в таблицу 11.
Вычислить значение реактивной мощности и sinφ
Таблица 11
|
№ опыта |
Измерено |
Вычислено |
|||||||||
I1 |
I3 |
I2 |
U1 |
U2 |
U3 |
Q1 |
Q2 |
Q3 |
Q |
sinφ |
||
Сим 1 W |
1 |
|
|
|
|
|
|
|
|
|
|
|
Сим 2 W |
2 |
|
|
|
|
|
|
|
|
|
|
|
Сим 3 W |
3 |
|
|
|
|
|
|
|
|
|
|
|
Несим 2 W |
4 |
|
|
|
|
|
|
|
|
|
|
|
Несим 3 W |
5 |
|
|
|
|
|
|
|
|
|
|
|
Рисунок 19 –
Схема измерения реактивной мощности
тремя ваттметрами активной мощности
однофазного тока при соединении
приемников звездой
Контрольные вопросы
Устройство электродинамического ваттметра.
Векторная диаграмма электродинамического ваттметра. Постоянная ваттметров.
Особенности измерения мощности ваттметром с трансформатором тока.
Особенности измерения мощности ваттметром с трансформатором тока и трансформатором напряжения.
Особенности измерения мощности в цепях трехфазного тока при симметричной нагрузке.
Особенности измерения мощности в трехфазной трехпроводной цепи при несимметричной нагрузке.
Особенности измерения активной мощности в трехфазной четырепроводной цепи.
Особенности измерения реактивной мощности в трехфазной четырепроводной цепи.
Метод двух ваттметров с искусственной нулевой точкой для измерения мощности при простой асимметрии.
Измерение cosφ в симметричной трехфазной трехпроводной цепи по показаниям двух ваттметров.
