Тема 6: метаморфические породы
Лабораторная работа 18
Тема: чтение карт районов развития регионально-метаморфизованных отложений и построение разреза по карте
Цель работы: знакомство с геологическими картами, на которых изображены метаморфические и интрузивные комплексы кристаллического фундамента (гранитно-метаморфического слоя земной коры); обучение приемам составления разреза сложнодислоцированных толщ с явлениями повторной складчатости, пластического течения и других типов деформаций.
Работу выполняют по листам комплекта учебных геологических карт, на которых изображены архейские и раннепротерозойские интенсивно метаморфизованные отложения и интрузивные тела [2, с. 319-342; 3, с. 332-347; 4, с. 191-197].
После усвоения структурных особенностей метаморфических пород студенты делают выкопировку. На кальку размером 15x6 см копируют все границы, индексы, значки карты-основы, за исключением горизонталей рельефа. После раскраски выкопировки студенты приступают к составлению разреза (на полоске миллиметровой бумаги). На разрезе от условной горизонтальной линии, заменяющей топопрофиль, рисуют вниз геологические границы в соответствии с условиями их залегания. Следует придерживаться правила: то, что изображено на карте, должно найти отражение и в разрезе (сланцеватость, гнейсовидность, плоскопараллельные ориентировки, мелкие складки, изгибы сместителей, дислокации, отображаемые рисовкой маркирующих горизонтов). Разрез раскрашивается подобно выкопировке.
Выполненные построения подклеивают в альбом, снабжают требуемыми условными обозначениями, подписывают и предъявляют на проверку.
Библиографический список Основная:
1. Атлас схематических геологических и бланковых карт [Карты] /сост. В. А. Голубовский, В. С. Милеев, С. Б. Розанов [и др.]. - М.: МГУ, 1976. - 46 с.
2. Михайлов, А. Е. Структурная геология и геологическое картирование [Текст] / А. Е. Михайлов. - М.: Недра, 1984. - 464 с.
3. Павлинов, В. Н. Структурная геология и геологическое картирование с основами геотектоники [Текст]: в 2 ч. / В. Н. Павлинов. - Ч. 1. - М.: Недра, 1979.-424 с.
4. Сократов, Г. И. Структурная геология и геологическое картирование [Текст] / Г. И. Сократов. - М.: Недра, 1972. - 280 с.
Дополнительная:
5. Атлас учебных геологических карт[Карты], 3-е изд. / Ред. Ю.А. Зайцева, В.В. Козлова, М.М. Москвина.Л.: ВСЕГЕИ, 1987.-30 с.
6. Белоусов В.В. Структурная геология. Учеб. пособие, 3-е изд. [Текст]: М.: МГУ, 1986.-206 с.
7. Геологические структуры [Текст]: Пер. с англ. / под ред. Т. Уемуры, Ш. Мицутани.-М.: Недра,1990. – 292 с.
8. Инструкция по составлению и подготовке к изданию листов Государственной геологической карты Российской Федерации масштаба 1:200 000 (Роскомнедра). [Текст]: М., 1995.
9. Куликов Н.В., Михайлов А.Е. Структурная геология и геологи-ческое картирование. Среднетехническое образование [Текст]: М.: Недра, 1991.-
10. Лабораторные работы по структурной геологии, геокартированию и дистанционным методам [Текст]: Учеб. пособие для вузов / А.Е. Михайлов, В.В. Шершуков, Е.П. Успенский и др.- М.: Недра, 1988.-196 с.: ил.
11. Спенсер Э.У. Введение в структурную геологию [Текст]: Пер. с англ. / Под ред. Ю.Е. Погребицкого. -Л.: Недра, 1981.-367 с.
Продолжение прил. 1

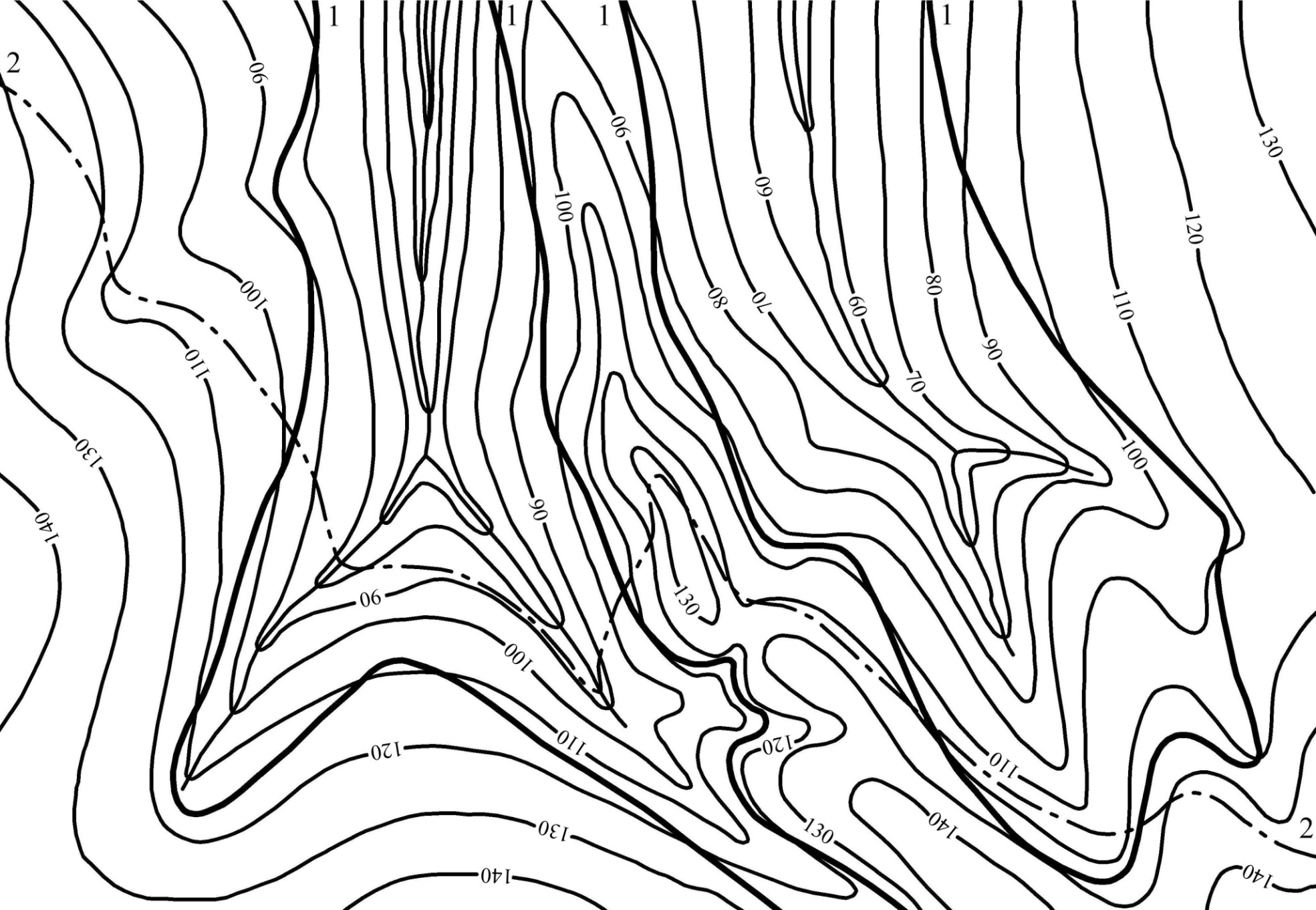

Лабораторная работа 4 (Карта 2)
Масштаб 1:5 000
1 и 2 - выходы плоскостей напластования
Продолжение прил. 1
