1.Кабель и провод: определение, структура, основные характеристики.

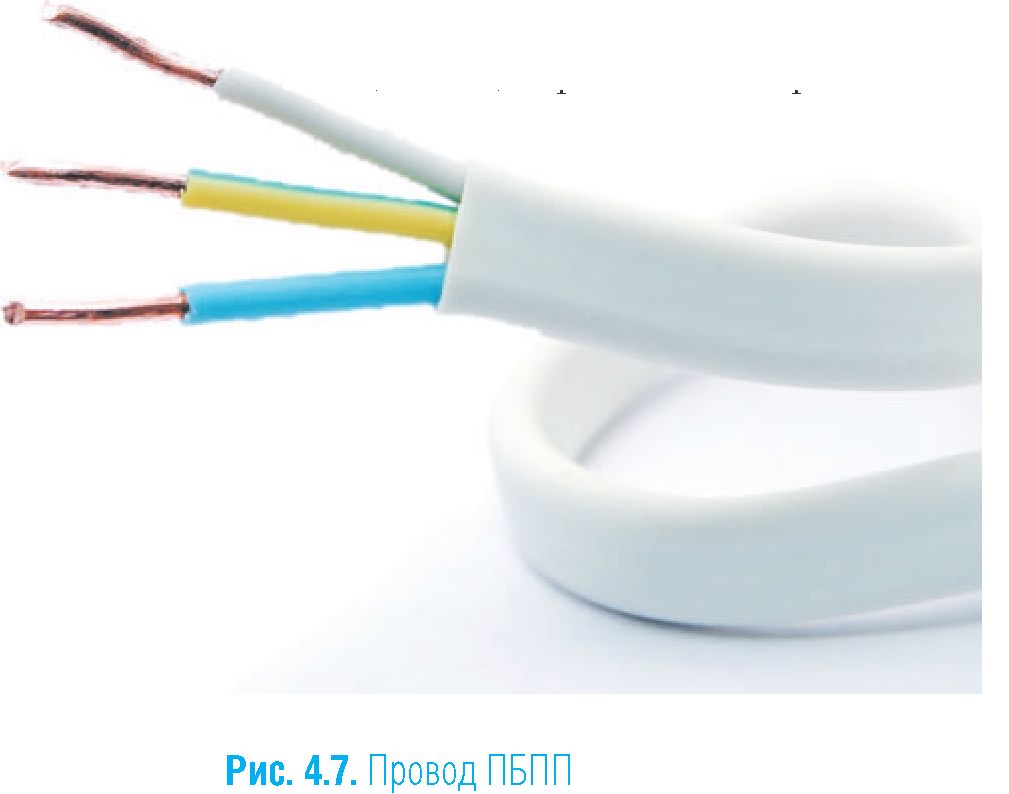

П ровод - токопроводящая конструкция металлического проводника, изоляции и других дополнительных элементов используемых для передачи электроэнергии.

Кабель – 2 и более проводов объединённых в единую конструкцию для передачи электроэнергии.

Основные параметры:

• поперечное сечение жилы(мм²)

• номинальный ток(I_ном) и напряжение(U_ном)

• диапазон рабочих температур

2.Провод МГТФ: структура, особенности, область применения.

Провод применяется для монтажа электрической аппаратуры и работы с переменном напряжением до 250В частотой 5000 Гц или 350В постоянного тока.

С труктура:

• токопроводящая жила из скрученных медных проволок

• изоляция - обмотка пленкой из фторопласта

• экран выполнен в виде оплетки из медных луженых проволок.

3.Кабель UTP: структура, особенности, область применения.

4 .Кабель STP: структура, особенности, область применения.

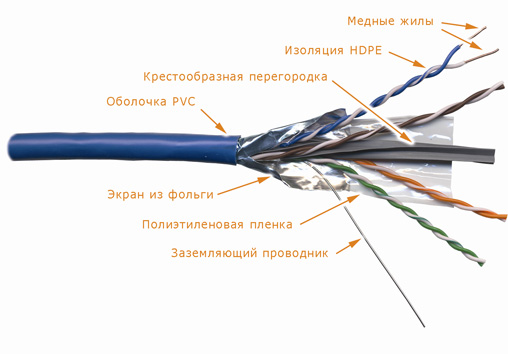

Витая пара – вид кабеля связи, представляет собой одну или несколько пар изолированных проводников, скрученных между собой, покрытых пластиковой оболочкой(у STP присутствует защита в виде экрана для каждой пары и общий внешний экран в виде сетки)

Область применения: для построения проводных(кабельных) локальных сетей.

Особенности: уменьшение электромагнитных помех от внешних источников, а также взаимных наводок при передаче дифференциальных сигналов.

5.Кабель РК-50: структура, особенности, область применения.

6.Кабель РК-75: структура, особенности, область применения.

Область применения: кабели, предназначены для соединения различных радиоустройств и радиочастотных установок.

Характеристики:

• волновое сопротивление

• коэффициент затухания

• к оэффициент стоячей волны (КСВ)

• температурная зависимость всех вышеперечисленных характеристик.

Устройство коаксиального кабеля: 1 — внутренний проводник, 2 — изоляция (сплошной полиэтилен), 3 — внешний проводник, 4 — оболочка (светостабилизированный полиэтилен)

7 .Телефонные кабели: количество проводников, материал, используемый для изоляции и проводников, максимальное рабочее напряжение.

Предназначен для организаций рабочих линий, имея малые сечения и рабочее напряжение до 200В, число жил может изменяться в зависимости от вида кабеля, так же эти кабели применяют в системах охранно-пожарной сигнализации.

8.Виды выводного монтажа: определения, особенности.

Объемный (навесной или проводной) - способ монтажа радиоаппаратуры, при котором соединение радиоэлементов, расположенных на изолирующем основании выполняют при помощи проводов или выводов радио элементов. Печатный - это способ монтажа, при котором соединение радиоэлементов выполняют только посредством тонких электропроводящих полосок из медной фольги с контактными площадками, расположенных на печатной плате. Жгутовой - это способ монтажа, при котором монтажные провода прокладываются в одном направлении и объединяются в общий жгут или шлейф

9.Подготовительная операция монтажа радиоаппаратуры: виды работ, их назначение.

Комплектовка радиоэлементов, нарезка монтажных проводов и снятие с них изоляций, снятие окислов и грязи со спаеваемых поверхностей

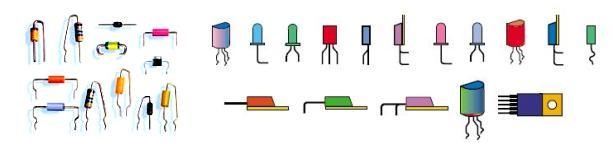

10.Формовка выводов радиоэлементов и проводов: определение, виды формовки, их назначение

Формовка выводов и проводов выполняется с целью наиболее рационального размещения элементов на печатной плате или при объёмном монтаже, а так же для придания эстетики.

Формовка необходима для того чтобы при нажатии на деталь сверху тонкие проводники из фольги не могли отслаиваться от платы и разрываться.

11.Лужение и пайка: определение, технология лужения и пайки вручную.

Лужение – процесс предварительного нанесения тонкого слоя припоя на спаиваемы поверхности.

Выполняется с целью повышения качества пайки и облегчения её процесса.

Перед лужением необходимо нанести на поверхность флюс, чтобы растворить окисла.

12.Контроль качества пайки: критерии оценки.

• Паяный шов должен быть плотным, с равномерным затеканием припоя по всему периметру сопряжения детали. Непрерывность шва и отсутствие черноты свидетельствуют о нормальной пайке.

• Наличие черноты указывает на сильное окисление в процессе нагрева, а также на плохую подготовку поверхности перед пайкой.

• Наружная поверхность шва должна быть чистой, гладкой, без пор. Припой должен быть равномерно распределен по шву.

• Шероховатой поверхность шва может получиться от перегрева, а также из-за плохого качества припоя

Критерием оценки паяемости является равномерное, непрерывное и бездефектное покрытие припоем минимум на 95% металлизированных участков (областей) вывода компонента, являющихся критичными с точки зрения формирования паяного соединения

13.Перечислить основные операции поверхностного монтажа. Технические и материальные средства при выполнении ремонтных работ поверхностного монтажа.

1.Нанесение паяльной пастой (трафаретная печать)

1. установить плату на плиту

2. проверить правильность совмещение трафарета и платы

3. нанести на верхнюю часть трафарета пасту

4. ракелем нанести пасту на плату

5. поднять рамку с трафаретом, убрать плату с плиты, убрать с трафарета лишнюю пасту

6. время до оплавления нанесённой пасты – не более 24 часов

7. снять рамку с плиты, промыть трафарет тёплой проточной водой

2.Выполнение монтажа печатной платы в печи с инфракрасным излучением.

1. отрегулировать подплатник по размерам платы

2. закрепить датчик температуры на центральной части подплатника

3. прогреть печь до t=170°С

4. установить платы на подплатник

5. включить печи, включить отсчет времени, нажав на кнопку

6. по достижении температуры в печи 230°С отключить печь Температура оплавления пасты ПС ПОС-62 ЛО – 220-240°С Температура оплавления пасты ПОС ПОСВ-25А – 140-160°С

7. выдвинуть подплатник максимально плавно ( припой в жидком состоянии) снять плату подплатника, поместит их под вытяжку на 10 минут смыть флюс диситилированной водой.

14.Требования к качеству паяных соединений на печатных платах.

1. припой должен надежно заполнять все отверстия

2. образование пузырей между печатными проводниками недопустимо, наплывы припоя в местах пайки не должны превышать 1 мм.

3. припой должен покрывать печатные проводники только в местах соединения, облуживание проводников, их вспучивание и обрывы недопустимы

4. проникновение припоя на верхнюю сторону платы и облуживание корпусов и выводов деталей недопустимо.

15.Код схемы: определение, примеры.

Код схемы должен состоять из буквенного обозначения вида схемы и цифровой части, определяющей её тип. Например: Э1.

16.Основная задача мероприятий по технике безопасности при радиомонтажных работах.

Избежание травматизма

17.Схема принципиальная: определение, назначение.

Схема принципиальная - это схема, определяющая полный состав изделия, входящих в него элементов и связи между ними, подающее, как правило, детальный состав принципа работы изделия.

18.Оборудование и инструменты для радиомонтажных работ.

Электропаялиник, кусачки(бокорезы), пинцет, монтажный нож и монтажные ножницы, набор надфилей.

19.Схема: определение, виды.

Схема - это документ, на котором показаны в виде условных изображений или обозначений составные части изделий и связи между ними.

Виды схем: электрические, гидравлические, пневматические, кинематические, оптические, комбинированные, газовые, вакуумные, энергетические, схемоделения.

20.Организация рабочего места радиомонтажника.

1. планировка и организация рабочего места

2. освещение должно быть достаточным и правильным.

3. размещение оборудования и проводки на рабочих местах должна обеспечивать полную безопасность рабочего

4. рабочее место должно быть оборудовано вытяжной системой

5. Число инструментов на рабочем месте должно быть минимальным

6. Набор инструментов должен ввключать только нормализованный инструмент, специальный инструмент выдается на время

7. число собираемых на рабочем месте узлов определяется системой организаций права и должно обеспечивать непрерывную работу в течение всего рабочего времени

8. Внешнее оформление рабочих мест должно соответствовать производственной этике

21.Технология проверки работоспособности радиоэлементов с применением мультиметра.

Прикоснуться щупами к выводам радиоэлементов. Придерживать щуп и вывод детали можно только одной рукой. В таком случае в измеряемой цепи будет только сам мультиметр и резистор. Данное правило необходимо соблюдать и при проверке прочих радиоэлементов.

22.Припои: назначение, состав, классификация.

Конструктивные свойства припоев:

1. механическая прочность

2. хорошая электропроводность

3. герметичность

4. стойкость против коррозий

Технологические свойства припоев: жидкотекучесть при температуре пайки.

Виды припоев:

1. оловянно-свинцовые

2. малооловянные

3. легкоплавкие

4. трубчатые

2 3.Биполярные транзисторы: функциональная схема, классификация по структуре, примеры использования.

Биполярный транзистор — трёхэлектродный полупроводниковый прибор, один из типовтранзистора. Электроды подключены к трём последовательно расположенным слоям полупроводника с чередующимся типом примесной проводимости, используются заряды одновременно двух типов, носителями которых являются электроны и дырки

По способу чередования различают npn и pnp транзисторы (n(negative) — электронный тип примесной проводимости, p(positive) — дырочный).

Применяют для изготовления интегральных микросхем, использующих транзисторно-транзисторную, резисторно-транзисторную и диодно-транзисторную логику.

24.Флюсы: назначение, состав, классификация.

Флюсы - это химические вещества, которые облегчают процесс пайки
