1. Выявить основные неисправности.

Составить маршрутно-технологическую карту ремонта бытовых приборов:

- холодильное устройство

- стиральная машина

Составить маршрутно-технологическую карту ремонта бытовых приборов:

- холодильное устройство

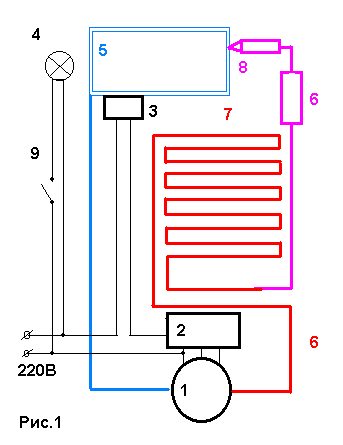

Классический холодильник, работает следующим образом:

Мотор - компрессор (1), засасывает газообразный фреон из испарителя, сжимает его, и через фильтр (6) выталкивает в конденсатор (7).

В конденсаторе нагретый в результате сжатия фреон

остывает до комнатной температуры и окончательно переходит в жидкое состояние.

Жидкий фреон, находящийся под давлением, через отверстие капилляра (8) попадает во внутреннюю полость испарителя (5), переходит в газообразное состояние, в результате чего, отнимает тепло от стенок испарителя, а испаритель, в свою очередь, охлаждает внутреннее пространство холодильника.

Этот процесс повторяется до

достижения заданной терморегулятором (3) температуры стенок испарителя.

При достижении необходимой температуры терморегулятор размыкает электрическую цепь и компрессор останавливается.

Через некоторое время, температура в холодильнике (за счет воздействия внешних факторов) начинает повышаться, контакты терморегулятора замыкаются,

с помощью защитно-пускового реле (2) запускается электродвигатель мотор -компрессора и весь цикл повторяется сначала (см. пункт 1)

1. Мотор-компрессор

2. Защитно-пусковое реле

3. Терморегулятор

4. Внутренняя лампа освещения холодильника

5. Испаритель

6. Фильтр-осушитель

7. Конденсатор

8. Капилляр

9. Включатель лампы.

Последовательность ремонта

Неисправность	Способ устранения		Инструмент
1.Холодильник не включается:	А) Проверить напряжение в розетке, оно должно быть в диапазоне 200-240 Вольт, если это не так, холодильник не включится. Б) Проверьте, горит ли лампочка внутри холодильника, если раньше горела, а теперь не горит - неисправность в сетевом шнуре или электрической вилке В) Если лампочка загорается надо проверить терморегулятор: находим два провода подходящих к терморегулятору, снимаем с клемм и соединяем между собой. Если холодильник после этого заработает - меняем терморегулятор. Г) Если терморегулятор исправен. Аналогичным образом проверяем кнопку размораживания холодильника.		Отвертка Цифровой мультиметр
	Д) Отсоединяем и прозваниваем пусковое и защитное реле (они могут быть собраны в одном корпусе), если находим обрыв - заменяем дефектную деталь. Е) Остался электродвигатель мотор - компрессора. Дефекта у него может быть три: - обрыв обмотки; - межвитковое замыкание обмотки; - замыкание на корпус мотор – компрессора Выявляем: все три контакта электродвигателя должны звониться между собой и не звониться с корпусом. Если сопротивление между любыми двумя контактами меньше 20 Ом -это может говорить о межвитковом замыкании. Ж) Если неисправность не устранена, то это может говорить об окислении контактов в одном из соединений электросхемы холодильника. Осмотрим и зачистим окислившиеся контакты.		Омметр Растворитель Шкурка

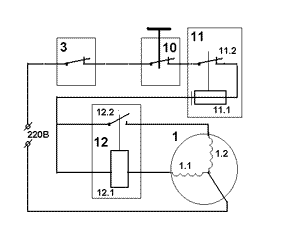

2.Холодильник запускается, но через несколько секунд выключается.	Причины данной неисправности может быть три: а) Дефект биметаллической пластины 11.1 защитного реле: определяем неисправность и заменяем деталь. б) Дефект катушки (или иного датчика силы тока) 12.1 пускового реле: определяем неисправность и заменяем деталь. в) Обрыв пусковой обмотки электродвигателя 1.2: определяем неисправность. Заменяем мотор-компрессор. 1 - электродвигатель мотор-компрессора 1.1 - рабочая обмотка 1.2 - пусковая обмотка 3 - контакты терморегулятора 10 - кнопка размораживания 11 - реле защиты 11.1 - биметаллическая пластина 11.2 - контакты реле 12 - пусковое реле 12.1 - катушка реле 12.2 - контакты реле	Цифровой мультиметр

Составить маршрутно-технологическую карту ремонта бытовых приборов:

- стиральная машина

Неисправность	Способы устранения	Инструменты
Не сливается вода	Причиной может служить и вышедший из строя насос. Бывает, что стиральная машина работает нормально только периодически. Это может происходить из-за насосов, в которых якорь охлаждается водой, поступающей из машинки. Насосы с самоочисткой не подлежат ремонту.	Набор отверток, набор ключей, плоскогубцы. Тестер.
Шум при отжиме	Такую проблему могут давать подшипники .	Набор отверток, набор ключей,
Не заливается вода Не греется вода	Возможные причины это: - неисправность датчика закрывания дверцы - неисправен впускной клапан - вышел из строя нагревательный элемент Если стекло дверцы стало теплым через 15-20 минут после начала стирки, нагревательный элемент работает. Если стекло не нагреется, возможно, ТЭН перегорел. Однако машина может не греть воду по разным: - ломается реле уровня воды, - неисправен модуль управления	Тестер, Набор отверток Набор отверток, набор ключей, плоскогубцы. Тестер.
Не происходит вращение барабана	Поломка часто происходит при перегрузе машины или когда порвался ремень привода барабана. Стиральные машины, имеющие прямой привод, этому не подвержены. При этой поломке часто слышна работа двигателя. Если работающего двигателя не слышно, а барабан в машине не вращается, не исправен двигателя. Барабан не будет вращаться также из-за прекращения подачи напряжения на двигатель, неисправной проводки внутри машины, сломанного модуля управления.	Набор отверток, набор ключей, плоскогубцы. Тестер.
