5.3.6. Базовые логические элементы на униполярных транзисторах
Основой для построения микросхем логических элементов на транзисторах n-МОП и p-МОП типа являются соответствующие цифровые ключи (например, рис. 2.8).

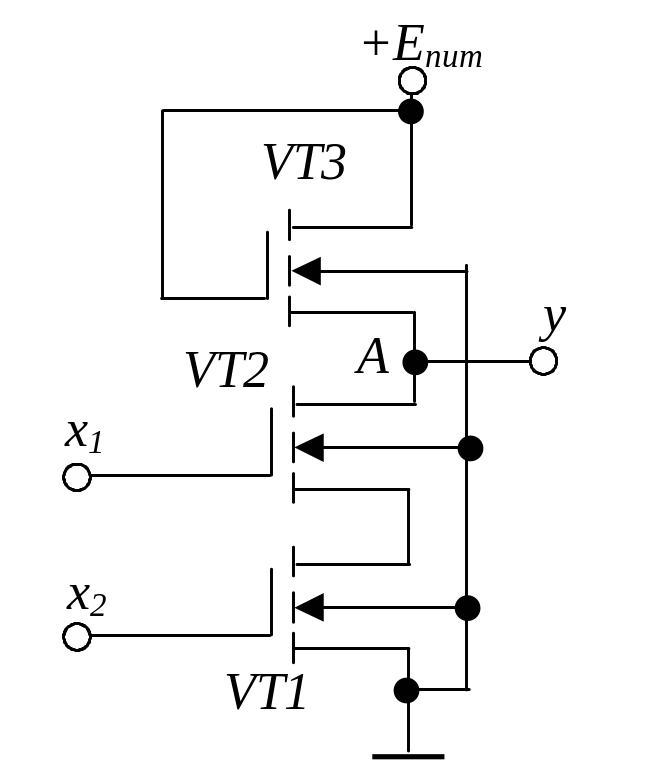

Схема логического элемента И-НЕ на однотипных МОП-транзисторах с индуцированным каналом n-типа приведена на рис. 5.35. Основные транзисторы VT1 и VT2 включены последовательно. Транзистор VT3 исполняет роль динамической нагрузки. В случае, когда на обоих входах элемента действует напряжение высокого уровня (x1=1, x2=1), оба транзистора VT1 и VT2 оказываются |
|
Рис. 5.35 |
открытыми и на выходе устанавливается напряжение низкого уровня (y=0). Во всех остальных случаях, когда закрыт хотя бы один из транзисторов VT1 или VT2, на выходе устанавливается напряжение высокого уровня (y=1). Таким образом, элемент выполняет функцию И-НЕ.

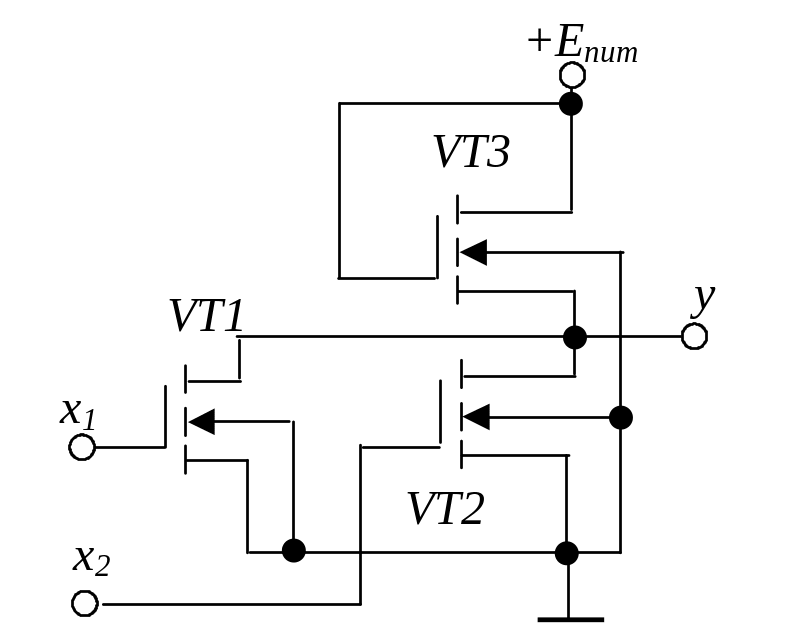

Схема логического элемента ИЛИ-НЕ приведена на рис. 5.36. На его выходе устанавливается напряжение низкого уровня (y=0), если хотя бы на одном из входов действует напряжение высокого уровня (x1=1 или x2=1), открывающее один из управляющих транзисторов VT1 или VT2 соответственно.
|
Из сопоставления схем элементов И-НЕ (рис. 5.35) и ИЛИ-НЕ (рис. 5.36) можно сделать вывод о том, что логические функции базовых элементов реализуются за счет соответствующего соединения управляющих транзисторов, а нагрузочный транзистор может быть один на всю микросхему. |
Рис. 5.36 |
От количества управляющих транзисторов и логики их соединения зависит коэффициент объединения по входам. Коэффициент объединения по входам для элементов И-НЕ может быть не более 4, коэффициент объединения по входам для элементов ИЛИ-НЕ – до 12.
При необходимости увеличения количества входов используются стандартные схемы расширителей по «ИЛИ» или по «И».

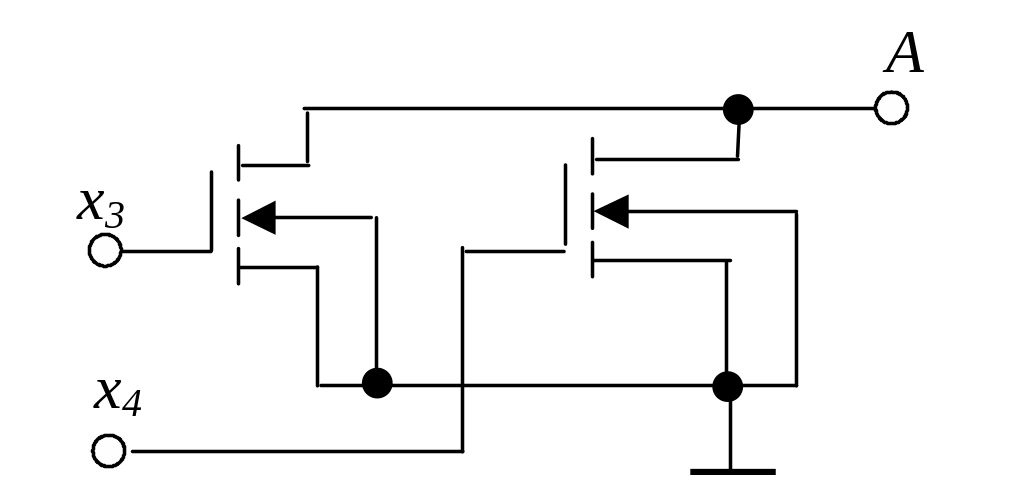

Так, например, количество входов элемента И-НЕ (рис. 5.35) может быть увеличено с двух до четырех путем подключения в точку А (рис. 5.35) расширителя по «ИЛИ» (рис. 5.37). |
|
Рис. 5.37 |
Рассматриваемые схемы логических элементов обладают очень высоким уровнем помехозащищенности. Это объясняется тем, что, например при напряжении питания Епит=+27В для транзисторов с каналом n-типа, уровень логической 1 на 1,5 – 2,0В ниже уровня напряжения питания, а уровень логического 0 составляет сотые доли вольта. Таким образом, обеспечивается большое значение логического перепада и высокая помехозащищенность. У рассмотренных схем логических элементов коэффициент разветвления по выходу достигает 20.
Увеличить коэффициент разветвления можно путем использования дополнительных буферных усилителей мощности (УС), подключаемых к логическому элементу (ЛЭ). Указанные усилители могут быть двухтактными инвертирующими или неинвертирующими.

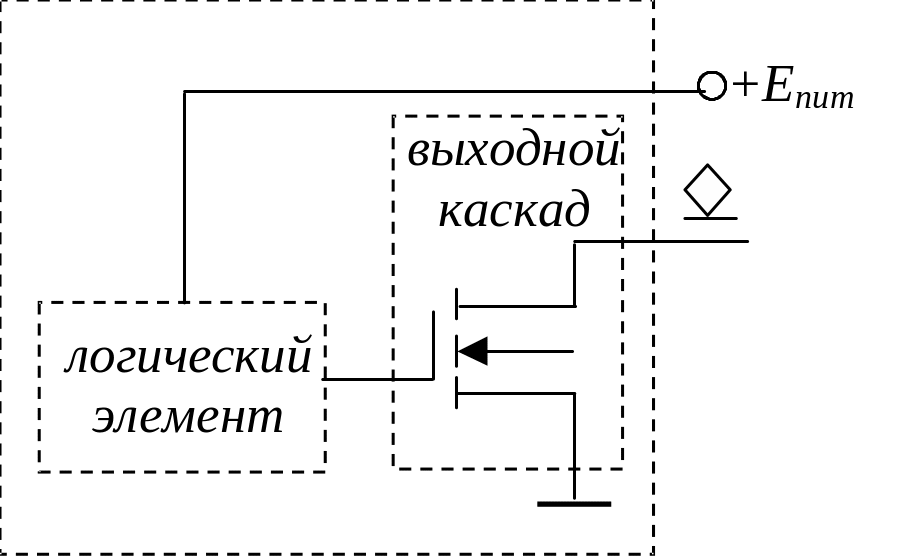

Пример подключения неинвертирующего оконечного усилителя с собственным источником питания Епит2> Епит1, что обеспечивает увеличение выходной мощности, приведен на рис. 5.38. |
|
Рис. 5.38 |
Использование внешней синхронизации, когда затвор нагрузочного транзистора VT2 не замкнут на источник питания, а подключен к источнику управляющего сигнала Uупр позволяет обеспечить меньшее потребление мощности при нахождении схемы в статическом состоянии. При этом реализация логической функции осуществляется с задержкой на один период управляющего сигнала. Рассмотренные принципы построения логических схем на МОП-транзисторах с каналом n-типа используются в микропроцессорных сериях 1801, 586 и др.
Для существенного уменьшения потребления мощности логическим элементом в статическом состоянии используются комплементарные МОП логические элементы. Рассмотренный ранее (рис. 2.9) комплементарный ключ фактически является элементом НЕ (инвертором).

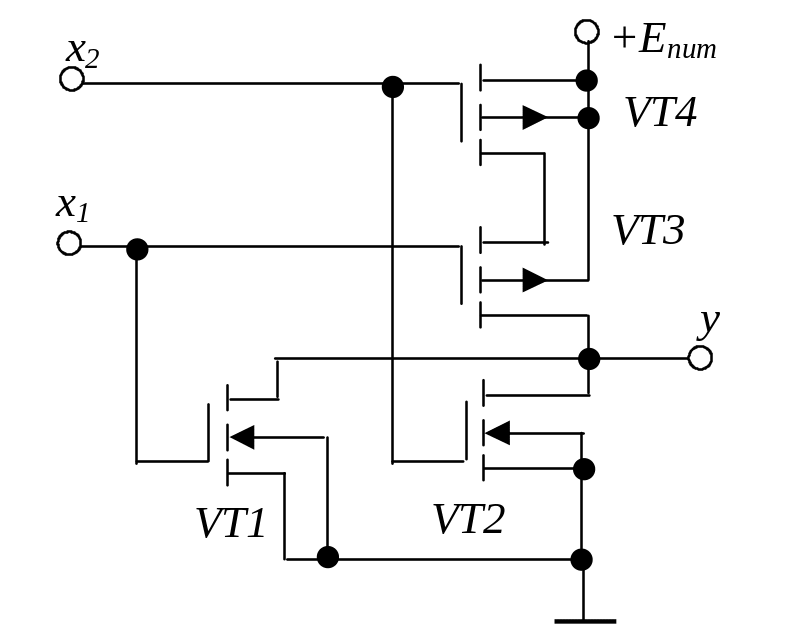

Схема логического элемента, реализующего функцию ИЛИ-НЕ на КМОП-транзисторах, приведена на рис. 5.39. Если входные напряжения имеют низкие уровни, меньшие порогового напряжения транзисторов (логические переменные x1=0, x2=0), то |
|
Рис. 5.39 |
транзисторы
VT1 и VT2
закрыты, транзисторы VT3
и VT4 открыты и
выходное напряжение имеет высокий
уровень (y=1). Если
одно или оба входных напряжения имеют
высокий уровень, пре-вышающий пороговое
напряжение, (т.е. логические переменные
имеют значения x1=1,
x2=0
или x1=0,
x2=1
или x1=1,
x2=1),
то открывается один или оба транзистора
VT1 и VT2,
а между истоком и затвором одного или
обоих транзисторов VT3
и VT4 устанавливается
низкое напряжение, что приведет к
запиранию одного или обоих транзисторов
VT3 и VT4,
а следовательно, на выходе устанавливается
низкий уровень напряжения (y=0).
Таким образом, этот элемент реализует
функцию
и потребляет мощность от источника
питания лишь в короткие промежутки
времени, когда происходит его переключение.

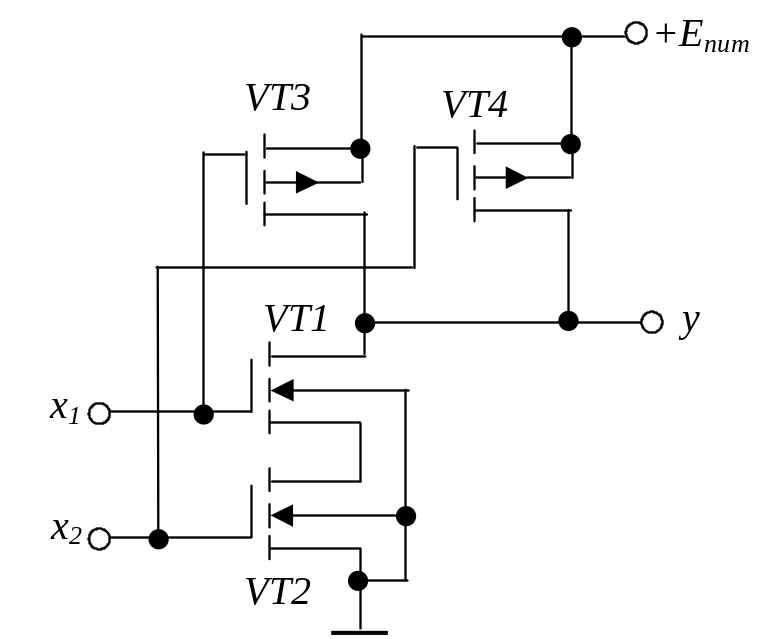

Если обратить внимание на то, что при реализации логической функции ИЛИ-НЕ управляющие транзисторы VT1 и VT2 соединены параллельно, а комплементарные им нагрузочные транзисторы VT3 и VT4 – последовательно, то можно построить схему элемента И-НЕ (рис. 5.40), в которой управляющие |
|
Рис. 5.40 |
транзисторы VT1 и VT2 должны быть соединены последовательно, а комплементарные им нагрузочные транзисторы VT3 и VT4 – параллельно.
Достоинствами КМОП микросхем являются:
- малая потребляемая мощность в статическом режиме (до 0,01 мВт), при существенном увеличении потребляемой мощности в динамическом режиме (при частоте переключения 1 МГц – больше 1 мВт);
- большой диапазон напряжений питания (от 3 до 15 В);
- достаточно большой логический перепад;
- очень высокое входное сопротивление;
- большая нагрузочная способность (коэффициент разветвления по выходу – до 100).
Коэффициент объединения по входам одинаков для всех схем и равен четырем. Для увеличения количества входов используются схемы с открытым стоком (рис. 5.41) или схемы с тремя состояниями выхода (рис.5.42), где сигналы EZ1 и EZ2 управляют состоянием выхода.
|
|
Рис. 5.41 |
Рис. 5.42 |
КМОП-структуры используются в сериях логических элементов 564, 176, 164, 174, 561 и микропроцессорных сериях 587, 588.
Общими
недостатками МОП и КМОП схем является
сравнительно малое быстродействие (
)
и чувствительность к статическому
электричеству. В связи с последним
недостатком у этих микросхем нельзя
оставлять свободными неиспользуемые
входы. Они должны быть объединены с
используемыми в соответствии с логикой
работы схемы или подключены на корпус
для элементов ИЛИ, а для элементов И –
к питающему напряжению.
