Додаток а

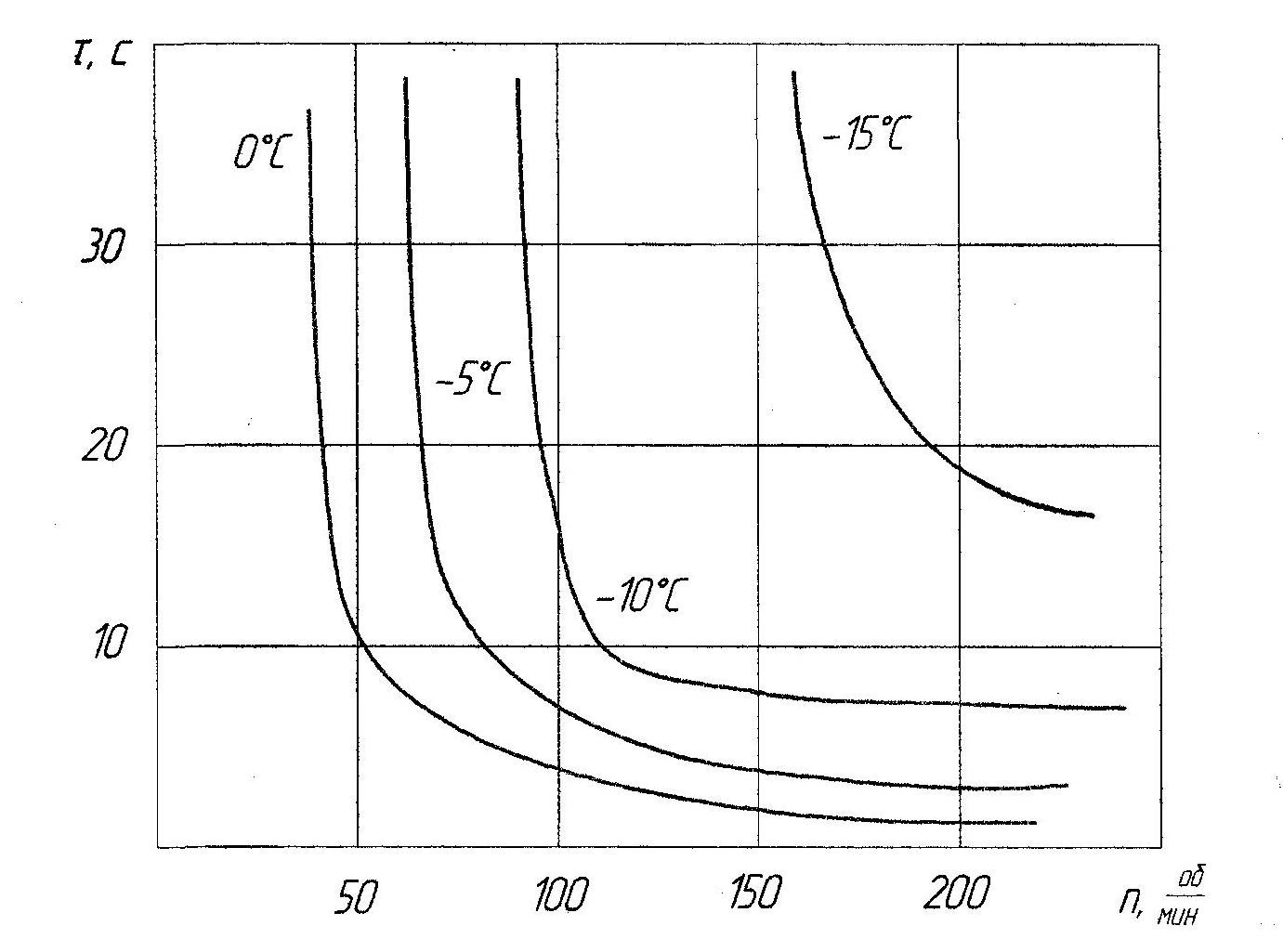

Рисунок А. 1 - Пускові характеристики ДВЗ
Таблиця А. 1 - Мінімальні пускові частоти обертання колінчастого вала бензинових двигунів
Умови пуску двигуна |
Темпера-тура пуску, °С |
Мінімальні пускові частоти обер-тання, , при числі циліндрів |
||
|
|
4 |
6 |
8 і більше |
Пуск холодного двигуна: |
|
|
|
|
без застосування пристроїв полегшення пуску |
-20 |
70 |
60 |
50 |
з застосуванням пристроїв полегшення пуску |
-30 |
65 |
55 |
45 |
Пуск після передпускового підігріву двигуна |
-45... -60 |
60 |
50 |
40 |

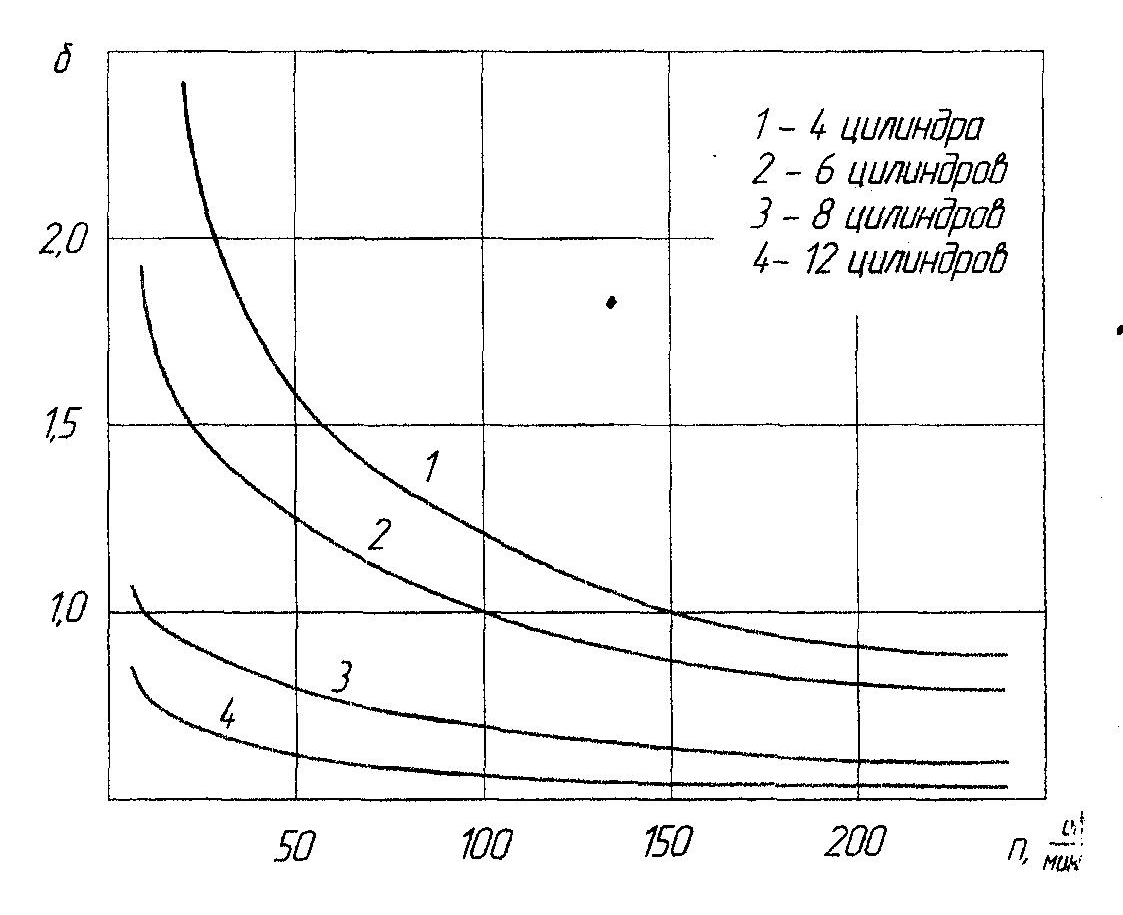

Рисунок А.2 - Залежність коефіцієнта нерівномірності обертання колінчастого вала від частоти обертання
пунктир - 12 В, суцільні - 24 В.
Рисунок А.З - Залежність відносної енергії акумулятора від потужності електростартерів
Рисунок А.4 - Залежність пробивної напруги Unp від частоти обертання двигуна при різних режимах роботи
ДОДАТОК Б Таблиця Б.1 - Технічні характеристики пускових електро- стартерів
Тип стартера |
Номін. напр, В |
Номін. потуж. кВт |
Марки автомобілів, у яких використовуються стартери |
СТ117-А |
12 |
1,32 |
ИЖ-2125, ИЖ-2715 і модифікації |
31142-Б1 |
24 |
8,2 |
КамАЗ, УралАЗ, КАЗ, ЗИЛ-133ГЯ, ЗИЛ-4331 |
СТ230-А1 |
12 |
1,5 |
ГАЗ-53-12, Газ-бб-11. ГАЗ-3201. КАвЗ |
СТ230-Б1 |
12 |
1,5 |
УАЗ-469 і модифікації |
СТ230-Б4 |
12 |
1,5 |
ГАЗ-24-10, ГАЗ-3102, ГАЗ-52-04 |
СТ230-И |
12 |
1,6 |
ЗИЛ-130ДО. ЗИЛ-157КД модифікації |
СТ230-К1 |
12 |
1,6 |
ЛАЗ-695Н. ЛиАЗ-677М модифікації |
СТ230-Л |
12 |
1,5 |
ГАЗ-69 |
СТ368 |
12 |
0,81 |
ЗАЗ-968МБ, ЛуАЗ-969М модифікації |
СТ402 |
24 |
1,1 |
ЗАЗ-3402, ЗАЗ-4905 модифікації |
СТ402-А |
24 |
1,1 |
ГАЗ-41 модифікації |
16.3708 |
24 |
12 |
БелАЗ-75402, БедАЗ-7548 модифікації |
25.3708 |
24 |
8,2 |
МАЗ, КрАЗ |
16.3708 |
12 |
1,13 |
ЗАЗ-1 102 модифікації |
29.3708 |
12 |
1,3 |
ВАЗ-2108, ВАЗ-2109 модифікації |
30.3708 |
24 |
7,7 |
ГАЗ-4301, ГАЗ-4509 |
301.3708 |
24 |
7,7 |
ГАЗ-3301, ГАЗ-3931, ГАЗ-393Т |
Таблиця Б.2 - Технічні характеристики акумуляторних батарей
Тип АКБ |
Номінальна ємність, А/година |
Струм розряду А/година |
Марки автомобілів, у яких використовуються |
6СТ-453М |
45 |
4.2 |
ЗАЗ-968, ЛуАЗ-969, «Москвич-412» |
6СТ-55Е |
55 |
5,0 |
ЗАЗ-368А, ВАЗ (усі модифікації) |
6СТ-60М |
60 |
5,4 |
ГАЗ-24, УАЗ (усі модифікації) |
6СГ-75ТРС |
75 |
6,8 |
ГАЗ-52-03. ГАЗ-53. ГАЗ-66 |
6СТ1323М |
132 |
12,0 |
СК-5 |
6СТ-1823М |
182 |
16,5 |
МАЗ, КрАЗ (усі модифікації) |
6СТ-190ТР |
190 |
17 |
КамАЗ (усі модифікації) |
Таблиця Б.З - Технічні характеристики генераторів перемінного струму закордонного виробництва
Фірма, країна-виробник |
Тип |
Ток отдави при частоте вращения |
Маса (без шківа), кг |
|
|||||
|
|
1500 |
6000 |
|
|
||||
Bosch (Німеччина) |
R1-14V20/25A |
20 |
25 |
4 |
|
||||
|
23/55А |
23 |
55 |
4,2 |
|
||||
|
23/65А |
23 |
65 |
4,5 |
|
||||
|
28/70А |
28 |
70 |
4,7 |
|
||||
|
30/85А |
ЗО |
85 |
5,1 |
|
||||
|
N1-14V36/80A |
36 |
80 |
5,6 |
|
||||
|
34/90А |
34 |
90 |
5,6 |
|
||||
|
40/1 15А |
40 |
115 |
6,2 |
|
||||
|
25/140А |
25 |
140 |
6,4 |
|
||||
|
GC-14V27-50A |
27 |
50 |
4 |
|
||||
|
27-60А |
27 |
60 |
4 |
|
||||
|
30-70А |
ЗО |
70 |
4,2 |
|
||||
|
KC-14V40-70A |
40 |
70 |
4,9 |
|
||||
|
40-80А |
40 |
80 |
4,9 |
|
||||
|
45-80А |
45 |
80 |
5,4 |
|
||||
|
45-90А |
45 |
90 |
5,4 |
|
||||
|
NC-14V50-100A |
50 |
100 |
6 |
|
||||
|
60- 120 А |
60 |
120 |
6,2 |
|
||||
|
40- 140 А |
40 |
140 |
6,7 |
|
||||
Valeo (Франція) |
A13N14B50A |
28 |
52 |
4Д |
|
||||
|
60А |
28 |
64 |
4,1 |
|
||||
|
70А |
28 |
71 |
4,1 |
|
||||
|
80А |
28 |
80 |
4,1 |
|
||||
|
A14N14V75A |
35 |
77 |
5,6 |
|
||||
Фірма, країна-виробник |
Тип |
Струм віддачі при частоті обертання ротора |
Маса (без шківа), кг |
||||||
|
|
1500 |
6000 |
|
|||||
Valeo (Франція) |
A14N14V80A |
31 |
82 |
5,6 |
|||||
|
90А |
42 |
96 |
5,6 |
|||||
|
105А |
40 |
ПО |
6,3 |
|||||
|
A11V1 21 |
35 |
70 |
4,5 |
|||||
|
All VI 22,23 |
30 |
60 |
4,5 |
|||||
|
A13V140, 41 |
40 |
90 |
5,8 |
|||||
Magneti Marelli (Італія) |
AA125R-14V-45 |
20 |
48 |
4.. .4,3 |
|||||
|
-55 |
22 |
57 |
4... 4,3 |
|||||
|
-65 |
35 |
68 |
4...4...4,3 |
|||||
Lucas (Англія) |
А 127-45 |
19 |
45 |
4 |
|||||
|
А127-55 |
24 |
55 |
4,2 |
|||||
|
А-127-65 |
24 |
56 |
4,3 |
|||||
|
А-127-70 |
25 |
70 |
4,3 |
|||||
|
А1 27-72 |
25 |
72 |
4,4 |
Таблиця Б.4. Технічні характеристики генераторів змінного струму вітчизняного виробництва
Тип виробу |
Номін. напруга, В |
Випрямлений струм, А |
Маса. кг |
Рекоменд. регулятор напруги. |
Область використання |
Г221-А |
14 |
42 |
4,4 |
121.3702 |
ВАЗ-2101,ВАЗ-21011, ВАЗ-2103 і модифікації |
Г2221 |
14 |
50 |
4,74 |
Я112-У |
ВАЗ-2104, ВАЗ-2105, ВАЗ-2107, ЗАЗ-1102І модифікації |
Г252-72 |
12 |
40 |
5,5 |
22.3702 |
ГАЗ-53-12 і модифікації |
Г226-У |
14 |
60 |
6,15 |
Я112-А1 |
РАФ-2203-01 і модифікації |
Г273 |
28 |
80 |
6,34 |
Я120-М1 |
МАЗ-509А, МАЗ-5335 і модифікації. |
Г287 |
14 |
90 |
11.0 |
РР132-А |
Газ-66 і модифікації |
Г288-І |
28 |
47 |
11.0 |
111.3702 |
КамАЗ-4310 і модифікації |
Г-290 |
28 |
150 |
21,9 |
РР361-А |
ГАЗ -41 і модифікації |
Г502-А |
14 |
30 |
3,2 |
РР310-У |
ЗАЗ-968М, ЛуАЗ-9б9М й модифікації |
Таблиця Б. 5 - Технічні характеристики генераторів вітчизняного вироб
Автомобіль |
Вт |
В |
A |
|
|
A |
ВАЗ-2101, -21011, -2103, -2106 |
600 |
14 |
42 |
1150 |
2500 |
30 |
ВАЗ-2105, -2107, ЗАЗ-1 102 |
700 |
14 |
50 |
1250 |
2400 |
35 |
КамАЗ-5320, МАЗ-5335 |
780 |
28 |
28 |
1050 |
2200 |
20 |
ВАЗ-2108, 2109, 21213, АЗЛК-214201 |
770 |
14 |
55 |
1100 |
2000 |
35 |
ГАЗ-24-10, -31029, -33021 |
900 |
14 |
65 |
1100 |
2500 |
45 |
«Москвич-2140», ИЖ-2125, -2715 |
700 |
14 |
50 |
1250 |
2250 |
32 |
ЗИЛ-431410 |
840 |
14 |
60 |
1050 |
2200 |
40 |
ЗИЛ-4331.-133ГЯ |
1260 |
14 |
90 |
900 |
1800 |
60 |
«Москвич-21412», ИЖ-2125, -2715 |
730 |
14 |
52 |
1400 |
2400 |
32 |
БелАЗ |
4200 |
28 |
150 |
1300 |
2500 |
150 |
ЛАЗ-4202, ЛиАЗ-5256 |
2500 |
28 |
90 |
1250 |
2400 |
60 |
ПАЗ-672М, -3201 |
840 |
14 |
60 |
1150 |
2600 |
40 |
ГАЗ-3110 |
1120 |
14 |
80 |
1100 |
2200 |
53 |
МАЗ, КамАЗ-5332 |
1260 |
28 |
45 |
1150 |
2100 |
30 |
ЗИЛ-53014 |
1260 |
14 |
90 |
1100 |
2400 |
60 |
УАЗ |
800 |
14 |
57 |
1000 |
2050 |
40 |
ГАЗ-31029, -3302, -31 10 |
940 |
14 |
67 |
800 |
2200 |
45 |
ВАЗ-2104, -2105, -2108, -2109 |
770 |
14 |
55 |
1100 |
2200 |
37 |
ЗИЛ-53012 |
1150 |
14 |
82 |
1200 |
3000 |
55 |
ЗИЛ-4334 |
2240 |
28 |
80 |
1350 |
2600 |
53 |
ГАЗ-3302, ВАЗ-21 10 |
1000 |
14 |
70 |
900 |
1800 |
40 |
ВАЗ-2108, -2109 |
900 |
14 |
65 |
1050 |
2800 |
50 |
