4.1 Краткая характеристика восстанавливаемой детали и условия эксплуатации

Коленчатый вал – одна из основных деталей двигателя, определяющая вместе с другими деталями ЦПГ его ресурс. Ресурс коленчатого вала характеризуется двумя показателями: усталостной прочностью и износостойкостью. При эксплуатации двигателя в результате действия высоких и непостоянных динамических нагрузок вал подвергается кручению и изгибу, отдельные поверхности (шатунные и коренные шейки) – изнашиванию. В структуре металла накапливаются усталостные повреждения, возникают микротрещины и другие дефекты.

Долговечность коленчатого вала автотракторного двигателя зависит от целого ряда конструкционных, технологических и эксплуатационных факторов. Определяющее влияние оказывают такие параметры, как жесткость коленчатого вала в результате концентрации напряжений черновой и чистовой правки, метод обработки (упрочнения) галтелей, режимы нагружения двигателя, состояние смазки.

При дефектации не только определяют геометрические размеры поверхностей, но и проверяют валы на наличие и расположение трещин методом магнитной дефектации. В соответствии с инструкцией по дефектации и восстановлению коленчатых валов с трещинами на шейках для тракторных двигателей считаются опасными и не допускаются следующие виды трещин, при которых валы бракуют на галтелях коренных и шатунных шеек; на цилиндрической части шеек на расстоянии менее 6 мм от торцов щек; на кромках отверстий маслоканалов при длине трещины свыше 15 мм и расположении ее под углом более 300 к оси шейки; находящейся на расстоянии одна относительно другой менее 10 мм и расположенной более 30 ⁰ к оси вала. Недопускается более восьми трещин длинной менее 5 мм на цилиндрической поверхности части шеек и у кромок отверстий маслоканалов, а также более трех трещин длинной свыше 5 мм.Считается безопасными, и допускаются для обработки не более трех продольных трещин длиной свыше 5 мм. На поверхности каждой коренной и шатунной шейки, не выходящих на галтель, находящихся на расстоянии более 10 мм одна относительно другой и расположенных под углом менее 30⁰ к оси шейки.

Таблица 1 – Карта технических требований на дефекацию

			Деталь: Вал коленчатый
			№ детали:
			Материал: 60ХФА ГОСТ 1412-85		Твердость: НRС 62

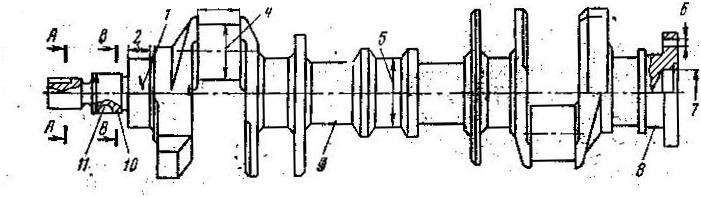

Позиция на эскизе	Наименование Дефектов	Способ установления дефекта и средства контроля	Размеры, мм		Заключение
			По рабочему чертежу	Допустимый без ремонта
1	Изгиб вала	Осмотр	-	0,15-0,2	Правка под прессом или чеканка щек.
2	Износ шатунных шеек		85-0,015		Расточить под ремонтный размер, механизированная наплавка или напыление
3	Износ коренных шеек		191,92-0,02	-	Расточить под ремонтный размер, механизированная наплавка или напыление
4	Износ или повреждение резьбовых отверстий				Растачивание или зенкерование с последующим нарезанием резьбы увеличенного размера Углубление резьбовых отверстий с последующим нарезанием резьбы
5	Износ шпоночного паза				Фрезерование Наплавка фрезерование
