Министерство образования Республики Беларусь
Учреждение образования
«Республиканский институт профессионального образования»
Профессионально-технический колледж
Отчеты
по практическим работам
предмет «Устройство и эксплуатация автомобилей»
Проверил: преподаватель Малец Е.В.
Выполнил: учащийся группы… ……
Минск 2012
Требования техники безопасности
К выполнению лабораторно-практических работ следует приступать только с разрешения преподавателя или мастера.
Перед началом работы необходимо проверить исправность оборудования приспособления и инструмента. Стенды для разборочно-сборочных работ должны соответствовать своему назначению и быть удобными в работе. Инструменты и приспособления для технического обслуживания и ремонта автомобилей должны быть исправными и соответствовать своему назначению. Пользоваться неисправными инструментами и приспособлениями запрещается. При обнаружении неисправностей сообщить мастеру или преподавателю.
Перед снятием агрегатов с масляными картерами и системами охлаждения из них сливают эксплуатационные жидкости в специальные емкости.
Двигатель снимают и перемещают с помощью подъемно-транспортных средств, оснащенных чехлами и захватами, гарантирующими полную безопасность работ. Запрещается поднимать грузы большей массы, чем это указано для данного подъемного механизма. Запрещается снимать, устанавливать и транспортировать агрегаты при захвате их тросом или канатами.
Тележки для перемещения изделий должны иметь стойки и упоры, исключающие падение и самопроизвольное их перемещение по платформе.
Концентрация щелочных растворов для мойки деталей должна быть не более 2–5%; при использовании в качестве моющих растворов трихлорэтилена, бензина, керосина моечные посты должны иметь надежную вентиляцию.
Для осмотра автомобиля применяют переносную электролампу напряжением не выше 36В с предохранительной сеткой, а при работе в осмотровой канаве – 12В.
При запуске двигателя автомобиля необходимо пользоваться стартером. Перед пуском двигателя автомобиль нужно затормозить, рычаг коробки передач должен находиться в нейтральном положении. Пользоваться пусковой рукояткой разрешается только при ремонта двигателя. При пуске двигателя рукояткой необходимо соблюдать следующие правила: пусковую рукоятку поворачивать снизу вверх; не брать рукоятку в обхват. Не разрешается применять рычаги и усилители, действующие па пусковую рукоятку или храповик коленчатого вала.
Практическая работа №1 Снятие, установка головки блока цилиндров
Цель работы – закрепление знаний по устройству головки блока цилиндров, формирование знаний и умений по снятию, установке головки блока цилиндров.
Материально-техническое обеспечение: набор ключей, динамометрический ключ, плашки, метчики, двигатель.
Ход работы
Снять крышку головки блока цилиндров
Снятие и установка крышки головки цилиндров двигателя производится при необходимости снятия головки блока цилиндров при ее замене или ремонте, при подтяжке гаек или болтов ее крепления к блоку цилиндров, при замене прокладки головки блока, а также при техническом обслуживании и ремонте механизма газораспределения (регулировке зазоров клапанов, замене маслоотражательных колпачков и т.п.).
Отвернуть болты (гайки) крепления крышки головки блока цилиндров
Осторожно снять крышку головки блока, чтобы не повредить прокладку крышки (необходимо иметь в наличии запасную)
Выполнить дефектовку резьбовых соединений и прокладки крышки головки блока (визуально)
При срыве более двух витков резьбы болтов (гаек) – заменить; остальные резьбовые соединения прогнать соответствующими плашками и метчиками. При обнаружении на прокладке крышки голоки блока растрескиваний или при потере уплотняющих свойств прокладки – заменить.
Снять головку блока цилиндров
Снятие головки блока цилиндров производиться без снятия двигателя с автомобиля. Снятие головки блока цилиндров производится при необходимости ее замены или ремонте, при замене прокладки головки блока из-за нарушения ее герметичности, при ремонте механизмов газораспределения, а также при удалении нагара на днищах поршней и стенок камер сгорания.
Слить охлаждающую жидкость
Снять приборы, установленные на головке блоке цилиндров
Отвернуть болты (гайки) крепления головки блока цилиндров
Осторожно снять головку, чтобы не повредить прокладку крышки (необходимо иметь в наличии запасную). Если прокладка прикорела, то ее надо отделить тупым ножом или тонкой металлической пластинкой.
Выполнить дефектовку резьбовых соединений и прокладки головки блока (визуально)
При срыве более двух витков резьбы болтов (гаек) – заменить. При обнаружении на прокладке крышки голоки блока растрескиваний или при потере уплотняющих свойств прокладки – заменить.
Установить головку блока
Установка производится в последовательности обратной снятию.
При установке старой прокладки ее необходимо натереть порошкообразным графитом, однако, при каждом снятии-установке головки блока цилиндров для обеспечении лучшей герметичности следует заменять прокладки на новые.
Затяжка крепления головки цилиндров производится на холодном двигателе динамометрическим ключом с определенным моментом, в определенной последовательност, в два приема или в четыре для двигателей ВАЗ-2108 (рисунок 1).
Рисунок 1 – Затяжка динамометрическим ключом

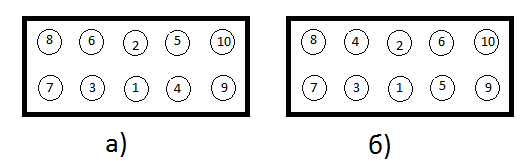

Существует общее правило крепления корпусных деталей: от центра к переферии крест-накрест, также последовательность крепления болтов (гаек) головок цилиндров для отдельных двигателей приведена на рисунке 1.
а – ВАЗ-2108, ВАЗ-2105; б – ЗМЗ-402
Рисунок 1 – Последовательность крепления болтов (гаек) головки блока цилиндров двигалей
Установить крышку головки блока
Установка производится в последовательности обратной снятию. При каждом снятии-установке крышки головки блока цилиндров для обеспечении лучшей герметичности следует заменять прокладки на новые.
5. Сделать вывод по проделанной работе
