Область суб – компромисса для твердости
Для нахождения области суб – компромиссов необходимо осуществить наложение графиков отображающих зависимости каждой цели от всех параметров, которые были получены ранее для твердости в программе ЭКС 1. Причем необходимо осуществить это в одном масштабе, как по химическому составу, так и по механическим свойствам.
После наложения областей суб-компромиссов для твердости, мы получим следующие изображение:

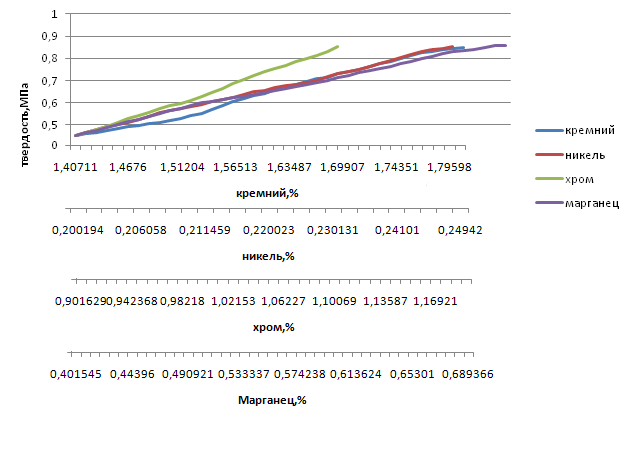

График зависимости твердости от марганца, хрома, кремния, никеля.
Название параметра |
Обозначение |
Размерность |
Начальное значение |
Конечное значение |
кремний |
Si |
% |
1.4 |
1.8 |
марганец |
Mn |
% |
0.4 |
0.7 |
хром |
Cr |
% |
0.9 |
1.2 |
ванадий |
V |
% |
0.10 |
0.20 |
углерод |
C |
% |
0.56 |
0.64 |
никель |
Ni |
% |
0.20 |
0.25 |
медь |
Cu |
% |
0,15 |
0,20 |
Вывод: Под твердостью материала понимается сопротивление проникновению в него постороннего тела, т. е. по сути дела твердость тоже характеризует сопротивление деформации. Как видно из графика в диапазоне 1,40089 до 1,4432 все химические элементы находятся в равновесии. Эта область называется суб-компромисов. В этой области все химические элементы взаимодействуют одинаково эффективно и повышают прочность одинаково. Но как видно в дальнейшем хром лучше упрочняет данную сталь, чем другие химические элементы, хотя другие химические элементы продолжают действовать одинаково эффективно. На основе этого графика можно сделать вывод, что для стали 18ХГТ является важным фактором не только текучесть и твердость, поскольку с повышением количества легирующих элементов она продолжает сохраняться.
Область суб – компромисса для прочности
Для нахождения области суб – компромиссов необходимо осуществить наложение графиков отображающих зависимости каждой цели от всех параметров, которые были получены ранее для прочности в программе ЭКС 1. Причем необходимо осуществить это в одном масштабе, как по химическому составу, так и по механическим свойствам.
После наложения областей суб-компромиссов для прочности, мы получим следующие изображение:

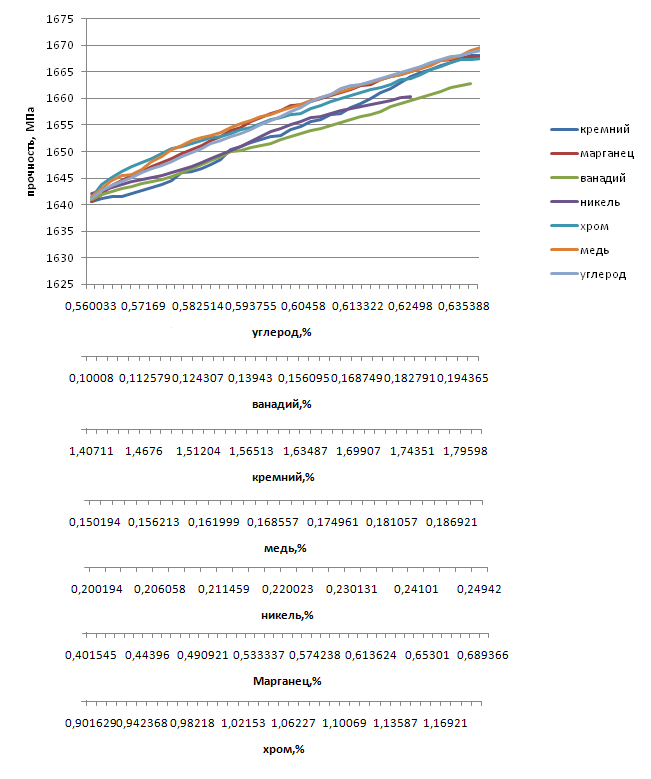

График зависимости прочности от марганца, хрома, кремния, никеля, углерода, меди и ванадия.
Название параметра |
Обозначение |
Размерность |
Начальное значение |
Конечное значение |
кремний |
Si |
% |
1.4 |
1.8 |
марганец |
Mn |
% |
0.4 |
0.7 |
хром |
Cr |
% |
0.9 |
1.2 |
ванадий |
V |
% |
0.10 |
0.20 |
углерод |
C |
% |
0.56 |
0.64 |
никель |
Ni |
% |
0.20 |
0.25 |
медь |
Cu |
% |
0,15 |
0,20 |
Вывод: Напряжение, отвечающее наибольшей нагрузке, предшествующей разрушению образца, называют временным сопротивлением, или пределом прочности. Сталь марки 18ХГТ, имеет высокую прокаливаемость, хорошую прочность и релаксационную стойкость, ее применяю для изготовления крупных высоконагруженных пружин и рессор. Как видно из графика в пределах от 1,40433 до 1,43971 все химические элементы одинаково и эффективно работают в стали 18ХГТ. Как было сказано ранее, сталь 18ХГТ обладает хорошей прочностью, что и подтверждает данный график. Как видно на графике химические элементы практически одинаково воздействуют на сталь в пределах своего содержания. Из этого можно сделать вывод, что в данной стали идеальное содержание химических элементов, которое позитивно влияет на данную характеристику стали.
