Порядок использования встроенного осциллографа ni scope
При использовании подключения посредством BNC-разъема экран следует соединить с землей, внутренний проводник – с выводом, на который подается измеряемый сигнал.
Также возможно подключение через аналоговые входы AI0-AI7. Вывод AI- следует соединить с землей, на вывод AI+ подается измеряемый сигнал.
Запустить приложение NI ELVISmx SCOPE.exe, расположенное в каталоге C:\Documents and Settings\student\Рабочий стол\приборы.
Включить требуемые каналы.
Выбрать источник сигнала.
Установить требуемый масштаб, вертикальное смещение. Рекомендуется сверху располагать сигнал на входе схемы, снизу – сигнал на выходе схемы.
Установить вертикальную развертку в соответствии с целями опыта.
Выбрать источник запуска (триггер) и установить тип запуска.
Нажать на пиктограмму «пуск».
2.5. Модульный цифровой осциллограф ni pci-5114
Высокоскоростной цифровой двухканальный осциллограф с разрешением 8 бит, полоса пропускания – 125 МГц, до 250 млн. отсчетов в секунду в реальном времени, до 5 млрд. отсчетов в секунду при использовании случайных чередующихся отсчетов, широкие возможности выбора типа запуска. Взаимодействие с ПК осуществляется посредством PCI-разъема. При использовании 20 МГц фильтра для уменьшения шума предполагается, что полезный сигнал не будет превышать 20 МГц.

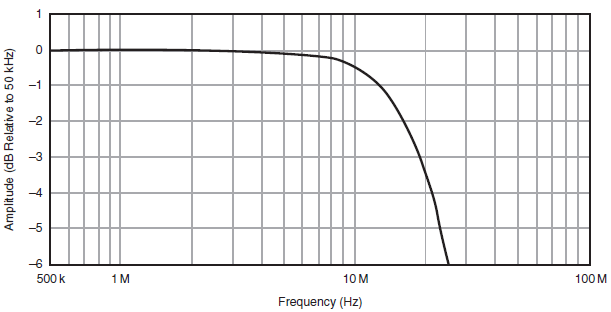

Рис. 2.6. Приблизительный вид АЧХ при использовании 20 МГц фильтра.

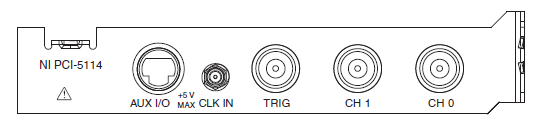

Рис. 2.7. Фронтальная панель модульного цифрового осциллографа PCI-5114
Разъем |
Описание |
Функция |
CH 0, CH 1 |
Стандартный BNC female разъем |
Аналоговые входные сигналы; оцифровка данных и запуск измерений |
TRIG |
Стандартный BNC female разъем |
Разъем внешнего аналогового запуска измерений, входной сигнал не может быть оцифрован |
CLK IN |
Стандартный SMB разъем |
Вход внешней синхронизации (синхронизации таймера отсчетов) |
AUX I/O |
mini-DIN разъем на 9 выводов |
Доступ к универсальным линиям синхронизации/запуска PFI 0, PFI 1 (назначение выводов разъема на рис. 2.8) |

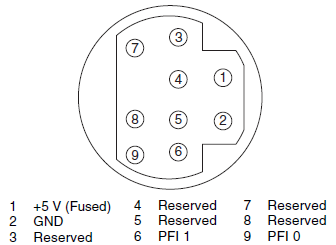

Рис. 2.8. Назначения выводов разъема AUX IN/OUT

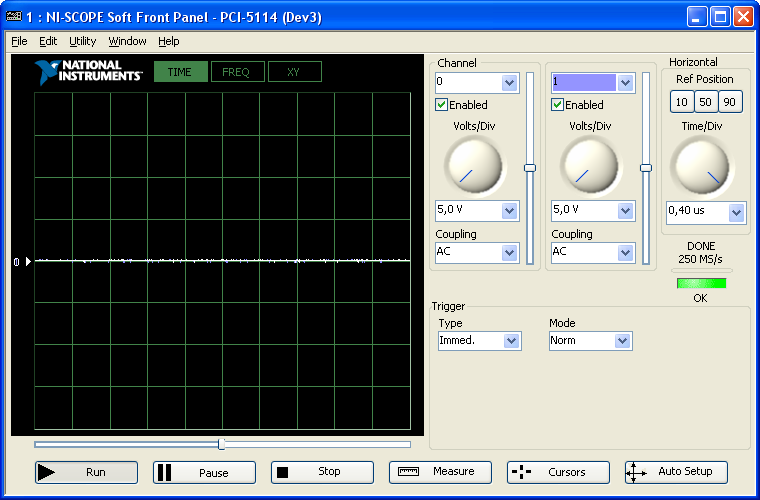

Рис. 2.9. Скриншот окна осциллографа NI PCI-5114, режим 1

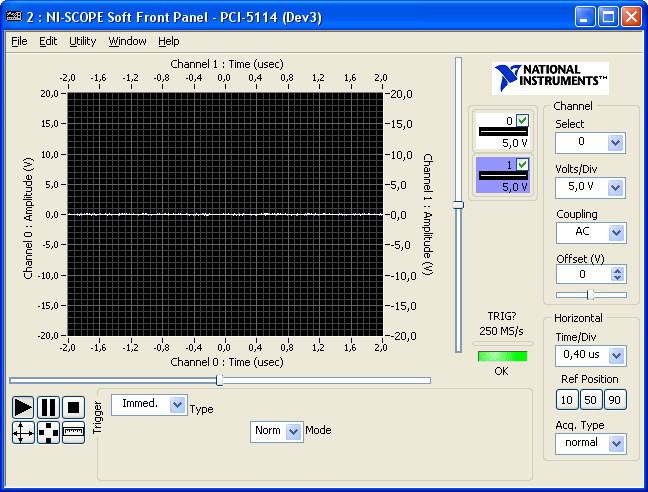

Рис. 2.10. Скриншот окна осциллографа NI PCI-5114, режим 2

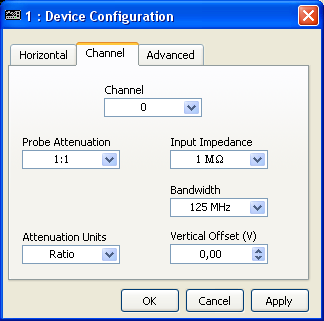

Рис. 2.11. Скриншот окна настройка аттенюатора, полосы пропускания и вертикального смещения осциллографа NI PCI-5114
Использование осциллографа ni pci-5114 Порядок использования
Подключение осуществляется посредством BNC-разъема, при этом экран следует соединить с землей, внутренний проводник – с выводом, на который подается измеряемый сигнал.
Запустить приложение NI SCOPE Soft Front Panel PCI-5114, ярлык на которое имеется в меню Пуск-Все программы-National Instruments.
Включить требуемые каналы или нажать на кнопку «Auto Setup» для автоматического определения развертки и амплитуды. При этом каналы включаются согласно установкам по умолчанию.
Выбрать источник сигнала.
Установить в поле Coupling (сопряжение, на русскоязычной панели – “запитка”) значение DC. Если уровень нуля не установлен в положение нуля, изменить значение на AC и снова на DC.
Установить требуемый масштаб и вертикальное смещение. Рекомендуется сверху располагать сигнал на входе схемы, снизу – сигнал на выходе схемы.
Установить вертикальную развертку в соответствии с целями опыта.
Выбрать источник запуска (триггер) и установить тип запуска. Для простых экспериментов достаточно в качестве источника запуска выбрать один из каналов, но имеется возможность выбора внешнего источника синхронизации (external).
Нажать на кнопку «Run».
На рис. 2.9 и 2.10 приведены два режима отображения окна осциллографа PCI-5114. При выборе второго режима необходимо перед заданием вертикального смещения осциллограммы выбрать канал.
На рис. 2.11 представлено окно конфигурации осциллографа, в котором можно выбрать делитель (аттенюатор, 1:1, 1:10, 1:100, 1:1000), полосу пропускания (100 МГц или 125 МГц), входное сопротивление (50 Ом, 1 МОм), вертикальное смещение канала.
