NI ELVIS II
Описание рабочей станции инструкции по работе с приборами методические указания по выполнению лабораторных работ
Оглавление
1. Описание рабочей станции NI ELVIS II 1
2. Краткие инструкции по работе с виртуальными и реальными приборами 4
2.1. Функциональный генератор (Functional Generator, FGen) 4
Порядок использования функционального генератора 6
2.2. Регулируемые источники питания (Variable Power Supply, VPS) 7
Порядок использования регулируемых источников питания 8
2.3. Цифровой мультиметр (Digital MultiMeter, DMM) 8
Порядок использования цифрового мультиметра 9
2.4. Осциллограф NI ELVIS II internal oscilloscope (SCOPE) 9
О частоте квантования 10
Порядок использования встроенного осциллографа NI SCOPE 11
2.5. Модульный цифровой осциллограф NI PCI-5114 11
Использование осциллографа NI PCI-5114 14
Курсорные вычисления 15
2.6. Аналоговый осциллограф С1-99 15
Порядок использования осциллографа С1-99 16
2.7. Сравнение осциллографов 17
2.8. Краткие сведения о платах NI PCI-6533 и CB-68LPR 17
2.9. Счетчики/таймеры (Counters, CTR) 20
3. Методические указания по выполнению лабораторных работ по дисциплине «Схемотехника» 20
Лабораторная работа 1. Изучение рабочей станции, работы функционального генератора и осциллографов. 20
Порядок выполнения работы 20
Варианты заданий 20
Лабораторная работа 2. Исследование работы формирователя логического сигнала 1-го типа 21
Порядок выполнения работы 23
Содержание отчета 27
Варианты заданий (уточнить у преподавателя) 27
Задание по учебной исследовательской работе студента (УИРС) 28
Использование измерительного стенда ni elvis II в лабораторных работах и курсовом проекте по дисциплине «Схемотехника»
1. Описание рабочей станции ni elvis II
Для выполнения лабораторных работ и курсового проекта лаборатория схемотехники оснащена измерительным стендом NI ELVIS II (далее – рабочая станция), связанным с персональным компьютером через интерфейс USB 2.0. Системный блок компьютера включает две дополнительные платы:
- плату цифрового ввода/вывода NI PCI-6533,
- плату цифрового модульного осциллографа NI PCI-5114.
Технические характеристики рабочей станции
- 8/16 каналов аналогового ввода (16 разрядов, 1.25 МГц);
- 2 канала аналогового вывода (16 разрядов, 2.8 МГц);
- 24 цифровых линии ввода/вывода (10 МГц);
- 2 счетчика/таймера;
- регулируемые источники постоянного напряжения ±12В; ±…%
- стабилизированные источники постоянного напряжения +5В, ±…%; ±10В, ±…%
- BNC разъемы для осциллографа
- разъемы типа BANANA для мультиметра
NI ELVIS II (National Instruments Educational Laboratory Virtual Instrumentation Suite II) представляет собой лабораторный комплекс, в состав которого входит комплект виртуальных измерительных приборов.
В комплексе ELVIS II объединены аппаратные средства и программное обеспечение NI ELVIS, на базе которых можно создавать контрольно-измерительные комплексы различного назначения и проводить на их основе лабораторные работы по общетехническим и специальным дисциплинам. Программное обеспечение ELVIS II создано и создается в среде LabVIEW.
Программное обеспечение комплекса состоит из двух компонентов: интерактивных панелей управления1 и интерфейсов прикладного программирования2 в LabVIEW (LabVIEW APIs), которые представляют собой виртуальные приборы LabVIEW для программирования функций и управления настольной рабочей станцией NI ELVIS.
На дисплее компьютера отображаются передние панели виртуальных приборов, внешний вид которых соответствует передним панелям соответствующих реальных приборов. Настройка и регулировка приборов осуществляется виртуальными “ручками управления”, которые управляются с помощью мыши или клавиатуры. Настройка и регулировка приборов осуществляется виртуальными “ручками управления” с помощью мыши или клавиатуры. Клавиатура выполняет вспомогательную роль, позволяя вводить значения регулируемых параметров непосредственно на цифровые панели.
Перечень блоков аппаратной части комплекса ELVIS II:
- персональный компьютер с установленным программным обеспечением NI ELVISmx,
- плата цифрового ввода-вывода NI-PCI-6533,
- плата цифрового модульного осциллографа NI PCI-5114,
- соединительный блок CB-68LPR,
- настольная рабочая станция NI ELVIS II (далее – рабочая станция),
- макетная плата (возможна замена на другие платы),
- USB кабель для связи рабочей станции с компьютером,
- блок питания и сетевой шнур питания.
Замечание. Поскольку некоторые инструменты NI ELVISmx используют NI ELVIS II на максимальной скорости, для подключения рабочей станции необходим высокоскоростной USB-интерфейс (High Speed USB 2.0).
NI ELVIS II подключается к ПК с помощью USB кабеля, а через блок питания, поставляемый в комплекте с устройством, – к внешнему источнику питания 220 V.
Рис. 1.1. Рабочая станция ELVIS II кафедры ВСиС
0 – Монитор, 1 – Системный блок с платами PCI-5114, PCI-6533, 2 – USB кабель, 3 – Настольная рабочая станция NI ELVIS II, 4 – Макетная плата, 5 – Блок питания (поставляется вместе с NI ELVIS II), 6 – Сетевой шнур питания, 7 – соединительный блок CB-68LPR
Рис. 1.2. Структура лабораторного комплекса измерительных приборов на базе плат PCI-6533, PCI-5114, осциллографа С1-99 и рабочей станции NI ELVIS II

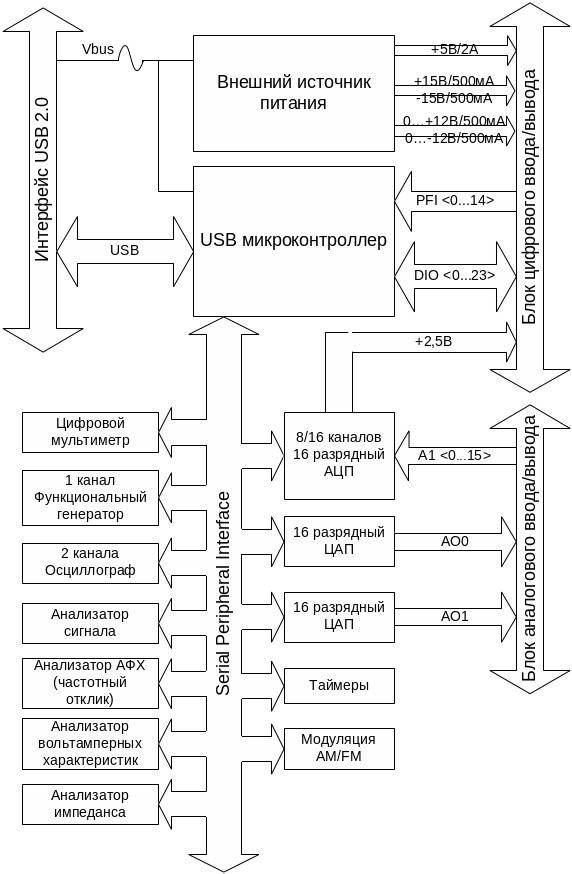

Рис. 1.3. Предположительная структурная схема рабочей станции ELVIS II
