Технічна характеристика апк-10а

Показники	АПК-10А
Продуктивність, т/год	до 15
Частота обертання барабана, об/хв.	1800
Тип подрібнювача	молотковий
Кількість молотків, шт	27
Кількість ножів, шт	54
Частота обертання шнека, об/хв	0,7-5,7
Маса, кг	3245

Технічна характеристика пз-3а

Показники	ПЗ-3А
Продуктивність, т/год	3-5
Потужність, кВт	36,5
Робочий тиск пари, мПа	0,06-0,07
Температура пари, °С	100-130
Маса, кг	3350

Структурна схема агрегату для приготування пластівців ПЗ-ЗА:

1 – бункер; 2 – завантажувальний конвеєр; 3 – магнітний сепаратор;

4 – шнековий живильник; 5 – вертикальний шнек; 6 – пропарювач;

7 – система вентиляції; 8, 9 – вентилі подачі пари; 10 – розвантажу-вальний конвеєр; 11 – дозатор; 12 – вальці; 13 – лотік; 14 – зернова тічка; 15 – шафа керування.

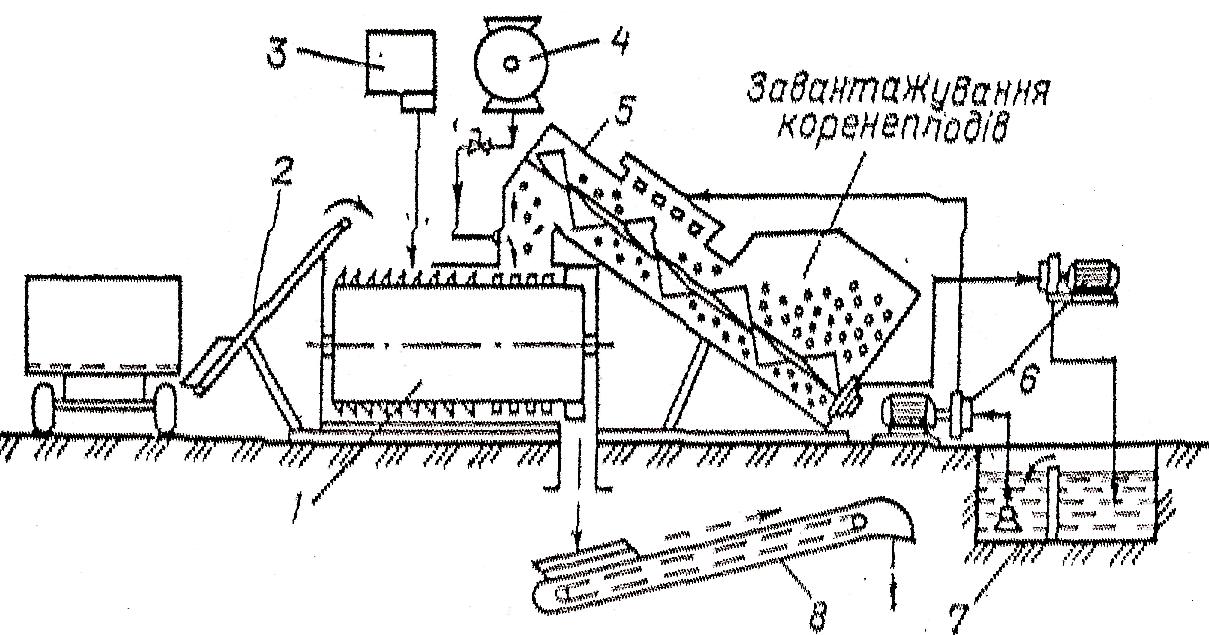

К онструктивно-функціональна схема кормоприготувального агрегату АПК-10А:

1 – подрібнювач-змішувач;

2 – приймальний транспортер;

3 – дозатор концентрованих кормів;

4 – живильник мікродобавок;

5 – шнекова мийка коренебульбо-плодів; 6 – насос; 7 – відстійник;

8 – вивантажувальний транспортер

4. Звіт

4.1 Конструктивно-функціональні схеми агрегатів.

4.2 Будова робочий процес, регулювання агрегатів.

4.3 Основні технічні показники.

Контрольні запитання

1. З якою метою використовують агрегати?

2. Основні елементи агрегатів, їх призначення.

3. Робочий процес агрегатів.

4. Які комунікації необхідні для роботи агрегатів?

5. Від яких домішок і якими пристроями очищується зерно (ПЗ-3А).

6. Як регулюють ступінь подрібнення кормів в (ФПК-10А)?

Лабораторна робота №7

НАВАНТАЖУВАЧІ ГРУБИХ ТА СИЛОСОВАНИХ КОРМІВ

1. Мета роботи: вивчити призначення, будову, процес роботи, технологічні регулювання та технічну характеристику машин і обладнання.

2. Обладнання: навантажувачі ФН-1,4, ПСК-5.

3. Зміст роботи.

Фуражир начіпний ФН-1,4 використовується для відокремлення від скирти грубих кормів, їх подрібнювання і навантажування у транспортні засоби. Агрегатують із тракторами МТЗ-80/82, ЮМЗ-6Л або ДТ-75.

Фуражир складається з подрібнювального апарата, всмоктувального трубопроводу, вентилятора, дефлектора , контрпривода і гідросистеми.

Подрібнювальний апарат має корпус, два подрібнювальних барабани, натяжний пристрій приводного паса і захисний кожух. Барабани відрізняються діаметром шнеків. Підіймання всмоктувальної труби здійснюється гідро циліндром.

До гідросистеми фуражира входять гідроциліндр, гідро-регулятор, трубопровід, дросель і гідроапаратура.

Технологічний процес фуражира здійснюється внаслідок переміщення подрібнювального апарата з крайнього верхнього положення в нижнє. При цьому грубі корми відокремлюються від скирти, подрібнюються ротаційними робочими органами, всмоктуються вентилятором і подаються в транспортний засіб.

Рівномірне розподілення подрібненої маси в транспортному засобі забезпечується підніманням та опусканням корпуса вентилятора за допомогою гідроциліндра. Вентилятор складається з корпуса, жорсткого з’єднання з рамою, і чотирилопатевої крилатки. У нижній частині рами встановлений редуктор.

Навантажувач стеблових кормів ПСК-5А призначений для відокремлення грубих кормів від скирт, силосу, сінажу з траншей, доподрібнювання і навантажування цих кормів у транспортні засоби.

Тип машини – начіпний. Агрегатують із тракторами МТЗ-80/82. Привод робочих органів здійснюється від ВВП трактора.

Навантажувач складається з рами, фрезерних барабанів, стріли, приймального ковша, бульдозерної лопати, вивантажувальної труби, розподільної коробки та гідросистеми.

Корм відокремлюється фрезерними барабанами, встановленими на кінці стріли. Відрізана ножами маса спрямовується кожухом у приймальний ківш, де встановлено шнек з правою та лівою навивками стрічки. Шнек подає корм у приймальне вікно вентилятора-кидалки, звідки вивантажувальною трубою спрямовується в транспортні засоби.

За допомогою гідросистеми здійснюється піднімання стріли, повертання вивантажувальної труби, зміна кута нахилу відбивного козирка та керування бульдозерною лопатою. Опускається стріла під дією власної ваги. Фрезерні барабани приводяться в рух за допомогою двох конічних редукторів, з'єднаних між собою проміжним валом. Верхній редуктор приводиться в дію клинопасовою передачею від розподільної коробки, яка передає обертання від ВВП трактора на вентилятор і фрезерні барабани.

Бульдозерна лопата підгрібає залишки корму після навантажування.

У транспортному положенні вивантажувальна труба складається, що зменшує висоту навантажувача.
