Варианты листа 2

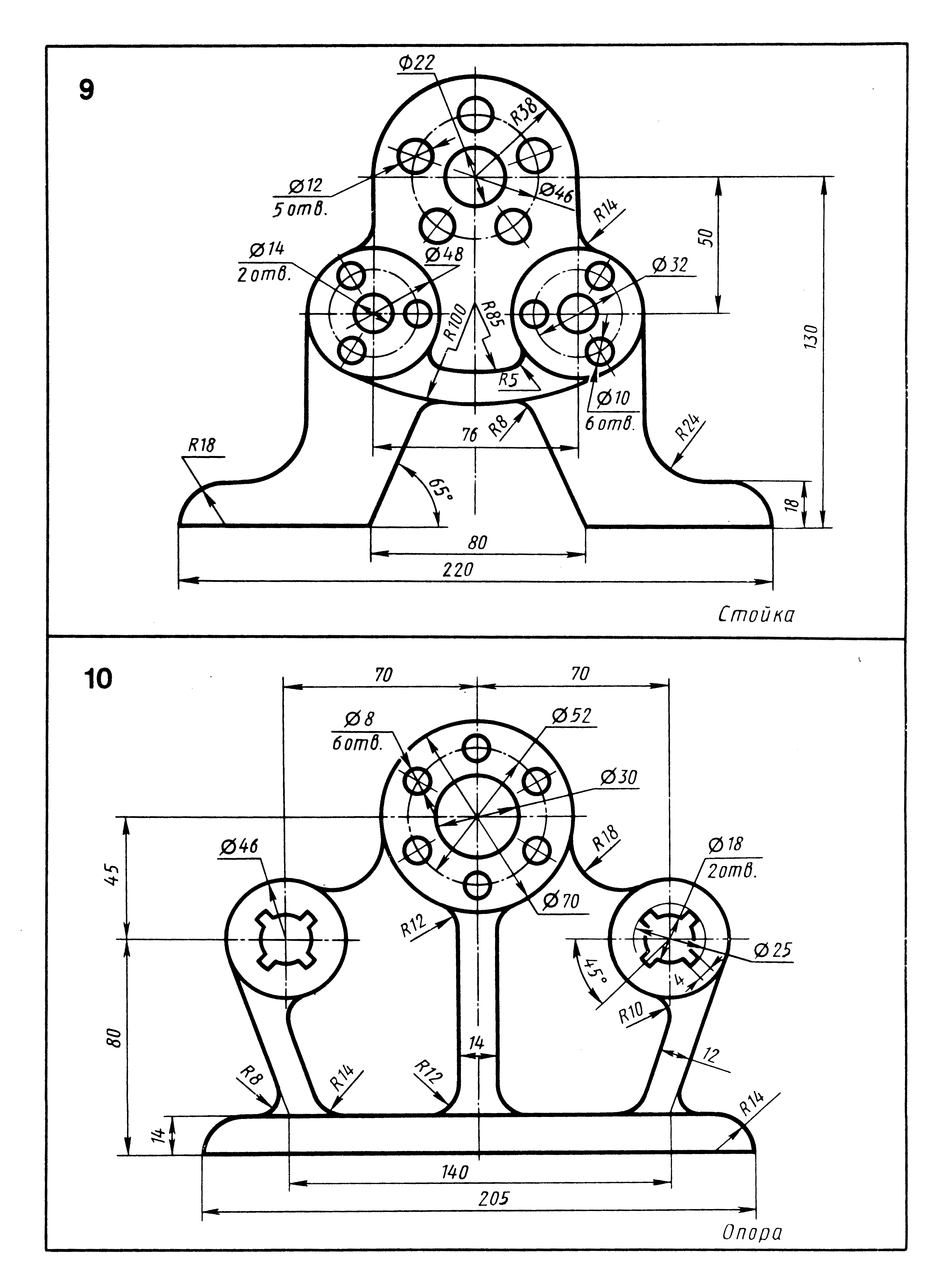

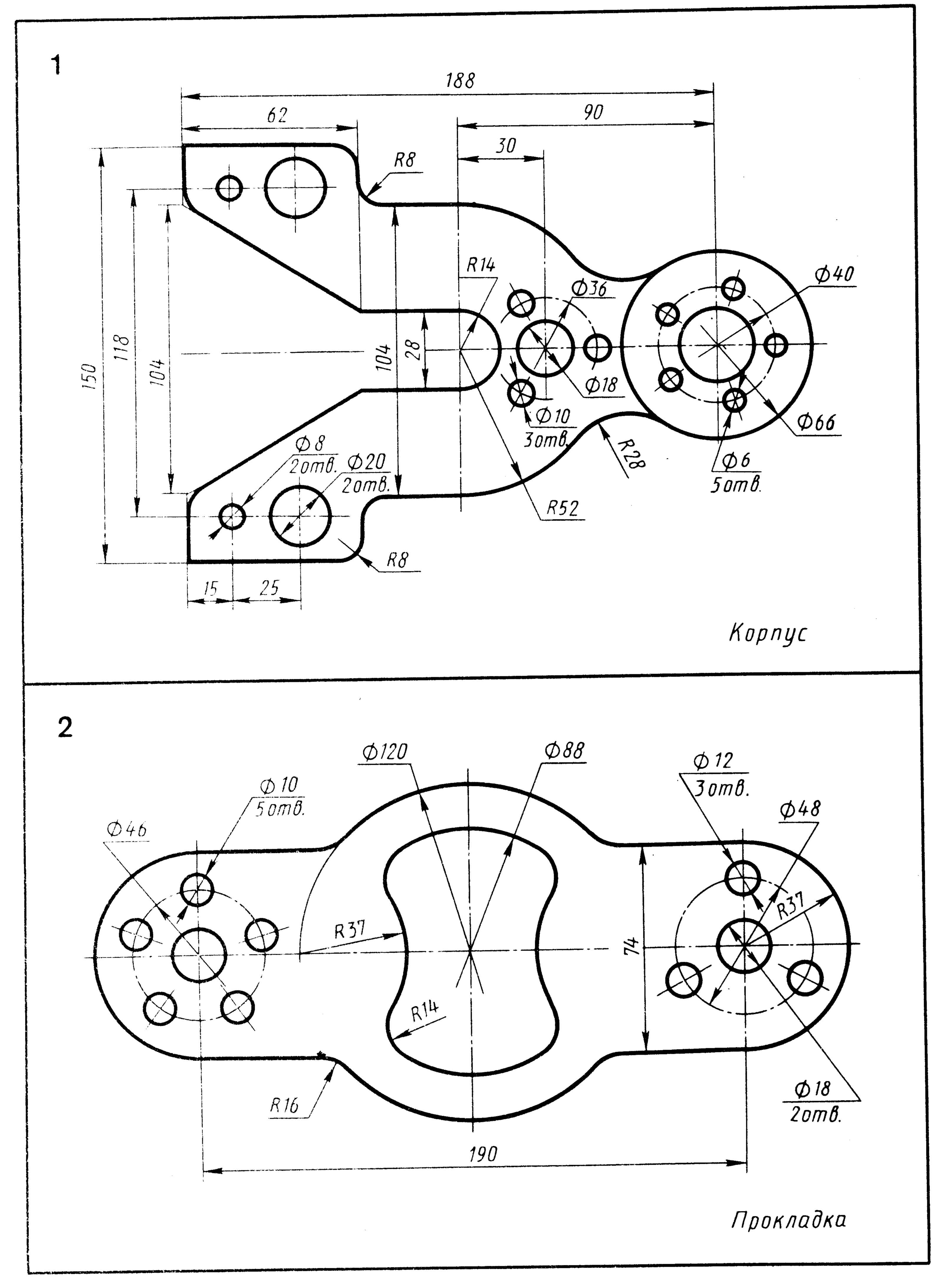

Рис.12 Варианты заданий для листа 2.
ЛИСТ 3
Содержание листа: На листе формата А3, согласно образца (рис. 13), выполнить комплексный чертеж композиции геометрических тел. По двум видам группы геометрических тел построить третий вид и изометрию.
Наименование чертежа: Геометрические тела.
Целевое назначение листа: Приобрести навыки проецирования композиционного построения геометрических тел.
Методические указания: приступая к выполнению листа 3, следует самостоятельно повторить темы разделов II, III по программе. Необходимо знать способ образования комплексного чертежа геометрических тел в прямоугольных проекциях. Комплексный чертеж состоит из нескольких связанных между собой проекций композиций геометрич6ских тел.
Для построения каждой из проекций композиций следует мысленно провести пространственные линии связи, воображая при этом ход и результат построения. Приступать к построению в проекциях можно только тогда, когда построение мысленно произведено в пространстве.
Начинать изучение прямоугольного проецирования необходимо с проекции точки, так как она является основным геометрическим элементом линии и поверхности. Необходимо четко представлять возможные положения точки относительно системы проекций и только после этого следует переходить к проекциям отрезков прямых, к проецированию плоских фигур и геометрических тел. Любая деталь, какой бы сложной формы она ни была, может быть мысленно расчленена на простые геометрические тела, поэтому необходимо знать, как выглядят проекции многогранников и тел вращения на комплексных чертежах, будь их изображения одиночными или композиционными. В качестве дополнительного изображения группы геометрических тел выполняют аксонометрические проекции, а данном случае – изометрию, что делает изображение наглядным.
|
||||
Рис.13 Образец выполнения листа 3
1
Варианты листа 3
Рис.14 Варианты заданий для листа 3
ЛИСТ 4
Содержание листа: на листе формата А3 (рис. 15), выполнить комплексный чертеж модели. По двум видам модели построить третий вид. Выполнить разрезы. Изобразить модель в изометрии с вырезом четверти передней части.
Наименование чертежа: Модель
Целевое назначение листа: освоить правила и методы изображений разрезов моделей (деталей) на чертежах всех отраслей промышленности ГОСТ 2.305-68, закрепить приемы выполнения аксонометрических проекций, в данном задании – изометрии.
Методические указания: приступая к вычерчиванию чертежа модели, повторите темы разделов II, III программы, в частности те темы, в которых идет речь о сечениях и разрезах (простых, сложных, местных), ГОСТ 2.305-68. Затем проанализируйте форму модели, выясните какие геометрические тела составляющими модели, представьте себе, как эти тела будут изображаться в недостающей третьей проекции, определите количество видов (основных, дополнительных и т. д.), продумайте, какие разрезы необходимо выполнить для того, чтобы показать внутреннее строение модели, определите, на каких проекциях их выполнять. В основе данного задания лежит умение студента по двум проекциям модели «видеть» ее со всех сторон.
-
-
Основная надпись
Рис. 15 Образец выполнения листа
ВАРИАНТЫ ВЫПОЛНЕНИЯ ЛИСТА 4
-
Рис.16 Варианты заданий для листа 4
ЛИСТ 5
Содержание листа: Согласно образца ( рис.20 и 21) выполнения листа 5 (формат А3) и таблицы варианта заданий необходимо выполнить сборочный чертеж разъемного резьбового соединения, состоящего из трех основных деталей, соединенных между собой стандартными крепежными деталями с применением рекомендуемого ГОСТ 2.315-68 упрощений и условностей соотношений. Рассчитать габаритные размеры всех изображений. Выполнить спецификацию сборочного чертежа.
Наименование чертежа: Резьбовые соединения.
Целевое назначение листа: Научиться изображать крепежные детали по условным соотношениям резьбовых соединений. Знать об упрощениях применяемых на сборочных чертежах при изображении крепежных деталей с резьбой.
Методические указания: в качестве методических указаний рекомендуется руководствоваться методической разработкой Орского индустриального колледжа под редакцией А.П.Шмакова, С.И.Воробьевой «Резьбы, крепежные детали, соединения».
Все крепежные соединения следует изображать упрощенно и условно, в состав соединений входят: соединение болтом, винтом, шпилькой, как показано на рисунках 17, 18, 19.
Рис.
17 Упрощенное изображение соединения
винтом
Рис.18. Упрощенное изображение Рис. 19 Упрощенное изображение
соединение болтом соединения шпилькой
Рис.20 Образец выполнения листа 5
Сборочный чертеж разъемного соединения должен сопровождаться спецификацией, выполненной согласно ГОСТ 2.108 – 68, форма 1 и 1а. Форма 1 - для первого листа спецификации, форма 1а – для последующих листов.
Рис. 21. Образец выполнения спецификации ( форма 1)
Варианты задания Таблица 3
Вариант задания
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
11
|
12
|
13 |
14 |
15 |
Болт ГОСТ 7798-70 Шпилька ГОСТ 2203 - 76 L1=1,25d Винт ГОСТ 1485-84 Винт ГОСТ 17473-80 Винт ГОСТ 17474-80 Винт ГОСТ 17475-80 Размеры (мм), а б в г д
|
М6 М8
М8
12 34 20 22 12 |
М8 М16
М10
12 35 20 23 12 |
М10 М24
М14
12 38 20 26 12 |
М12 М30
М14
12 40 15 20 20 |
М16 М12
М10
10 40 25 20 10 |
М18 М10
М10
10 42 25 24 18 |
М20 М12
М16
10 38 15 20 18 |
М24 М16
М16
14 34 20 20 14 |
М30 М24
М12
14 36 25 24 12 |
М8 М30
М12
14 38 10 26 12 |
М12 М8
М18
20 30 15 28 12 |
М16 М10
М18
20 32 20 20 12 |
М20 М13
М14
20 34 25 20 14 |
М24 М16
М16
16 40 30 22 18
|
М30 М20
М10
16 38 30 28 10
|
Рис. 22 Задание для листа 5
ЛИСТ 6
Содержание листа : Образец листа 6 дан на рис.23. Эскиз детали выполняют на листе бумаги в клетку или миллиметровой бумаге, размеры листа должны соответствовать размерам форматов А4 или А3. Лист оформляется в соответствии с требованиями стандарта ГОСТ 2.104-68.
Наименование чертежа: Эскиз детали.
Целевое назначение: Приобрести навыки в выполнении эскиза детали представляя ее пространственную форму и размеры.
Методические указания: Эскизом называется чертеж, выполненный от руки, без применения чертежных инструментов и без масштаба, но с соблюдением относительной пропорциональности элементов детали. Деталь для выполнения эскиза может быть выбрана с рис. 24 или на производстве. Деталь не должна быть сложной формы, но обязательно иметь внутреннею или внешнею резьбовую поверхность и требовать изображение одного или нескольких сечений.
Детали, чертежи которых помещены в учебной или методической литературе, брать для эскизирования не разрешается.
Прежде чем приступить к изображению эскиза детали, следует продумать ряд действий:
Определить назначение детали и разобраться, из каких геометрических форм она состоит;
Произвести обмер детали для определения ее размеров;
Определить общее количество видов;
Продумать компоновку и расположение видов детали, принимая во внимание, что ряд деталей (корпуса, основания, станины и тд.) изображают в таком положении, какое они занимают при сборке изделия. Вычертить основную надпись, рамку чертежа. (рис. 25 этап I).
Определить главный вид детали, дающий наиболее полное представление о ее форме и размерах. В тонких линиях вычертить основные, наиболее крупные формы детали, затем перейти к более мелким элементам (рис.25 этап II);
Удалить линии отпадающего контура детали при разрезе, заштриховать сечение и обвести изображение основной сплошной линией (рис.25 этап III);
Проставить размеры, шероховатость поверхности (рис.25 этап IV).
Рис.23 Образец выполнения листа 6.
Рис. 24 Примерные образцы деталей для эскизирования.
Рис. 25 Поэтапное выполнение эскиза детали
Обозначать шероховатость поверхности следует по ГОСТ 2.309-73 и ГОСТ 2.789-73. Структура обозначения шероховатости поверхности на рис. 26, знаки для обозначения шероховатости поверхности на рис.27. Знак по рис.27 а применяется для поверхностей с неуказанным конструктором видом обработки поверхности, знак по рис.27 б – для поверхностей, обработанной с удалением слоя материала (течение, фрезерование, сверление и т.д.), знак по рис.27 в – для обозначения поверхностей, образованных без удаления слоя материала (литье, ковка, прокатка, волочение и т. д.).

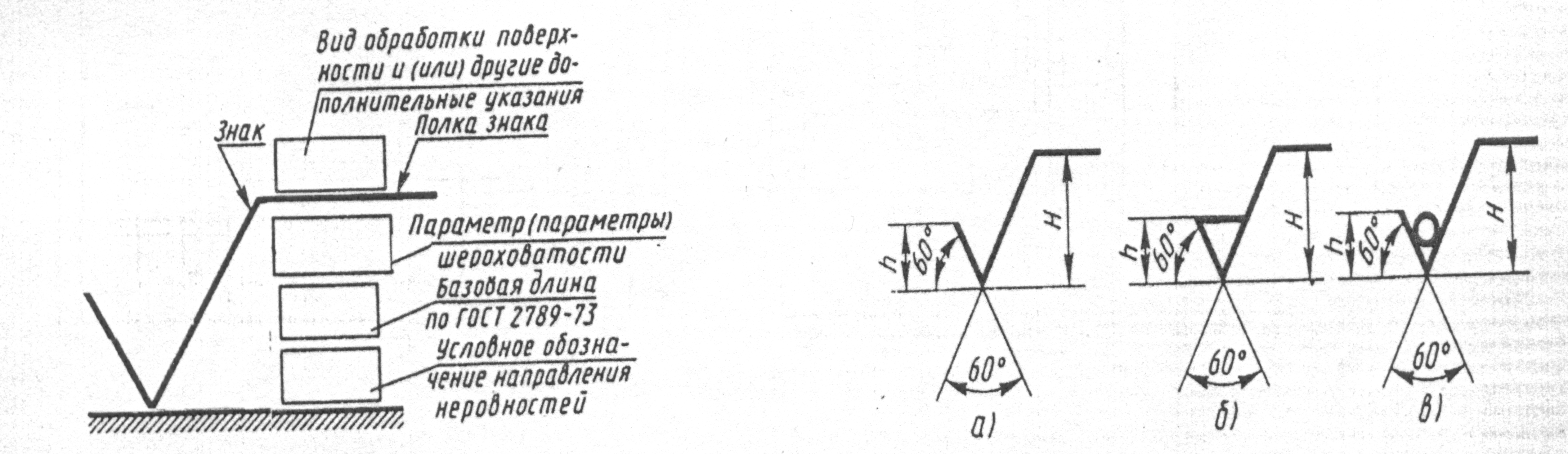

Рис.26 Структура обозначения Рис27. Знаки для обозначения
шероховатости поверхности шероховатости поверхности
При выполнении эскиза детали с натуры следует класс шероховатости поверхности определить с помощью эталонов, затем по таблице « Классы шероховатости поверхности» по ГОСТ 2.789 -73 определить соответствующие классу параметры шероховатости в микрометрах и выбрать числовые значения Ra и Rz.
Студенты, не имеющие эталонов для определения классов шероховатости поверхностей, могут при определении исходить из степени обработки поверхности детали. Например, поверхность с грубой обработкой, имеющая ярко выраженные следы режущего инструмента (сверла, резца, фрезы), будет соответствовать 1…3 –му классам точности поверхности. Для поверхностей с едва заметными следами режущего инструмента характерна получистая обработка 4…6 классов. Чистая поверхность с зеркальным блеском, полученная тонким точением или шлифованием имеет 7…9 классы.
По условию деталь для эскизирования должна иметь резьбовые поверхности. Правила изображения резьбы на стержне и отверстии, ее нанесение и обозначение выполняют в соответствии с ГОСТ 2.311 – 68. На рис.28 а, дано изображение, полученные путем проецирования на плоскость параллельную оси стержня, рис.28 б – изображена резьба на стержне без разреза, рис.28 в, г, д изображена резьба в отверстии с разрезом.
Рис.28 Условное изображение резьбы на стержне и в отверстии.
ЛИСТ 7
Содержание листа: на листе формата А4 или А3 согласно образца рис. 29 необходимо выполнить чертеж детали ранее выбранной для эскизирования (ЛИТС 6).
Наименование чертежа: Чертеж детали.
Целевое назначение: отработать навыки выполнения рабочих чертежей деталей.
Методические указания: Рабочий чертеж детали – это документ, содержащий изображение детали и все необходимые данные для ее изготовления и контроля. Чертеж детали выполняют по чертежу общего вида или по эскизам, снятым с детали. В том и другом случае чертеж детали выполняют в определенной последовательности :
предварительно намечают количество необходимых изображений для полного выявления конструкции детали;
устанавливают масштаб чертежа, выполняют оформление формата (рамка, основная надпись);
строят изображения детали внутри габаритных прямоугольников;
наносят выносные и размерные линии;
производят проверку выполненного чертежа, затем удаляют лишние линии и обводят чертеж линиями в соответствии с ГОСТ 2.303-68
Производят штриховку разрезов и сечений;
Наносят размеры с обозначением предельных отклонений в соответствии с ГОСТ 2.307 – 68;
В заключение заполняют графы основной надписи чертежа с заполнением наименования детали, марки материала, подписи лиц, ответственных за правильность оформления чертежа в соответствии с ГОСТ 23.104-68 и ГОСТ 2.109-73.
|
||||
