Разработка рациональной структуры (маршрута) етп
Под структурой ЕТП понимается последовательность выполнения ТО, примеры схематического изображения которой приведены на рис. 2.10. Рациональность разрабатываемых структур оценивается степенью сокращения продолжительности цикла ЕТП. Так, в приведенных структурных схемах Т2 < Т1, что достигается параллельным выполнением некоторых ТО.

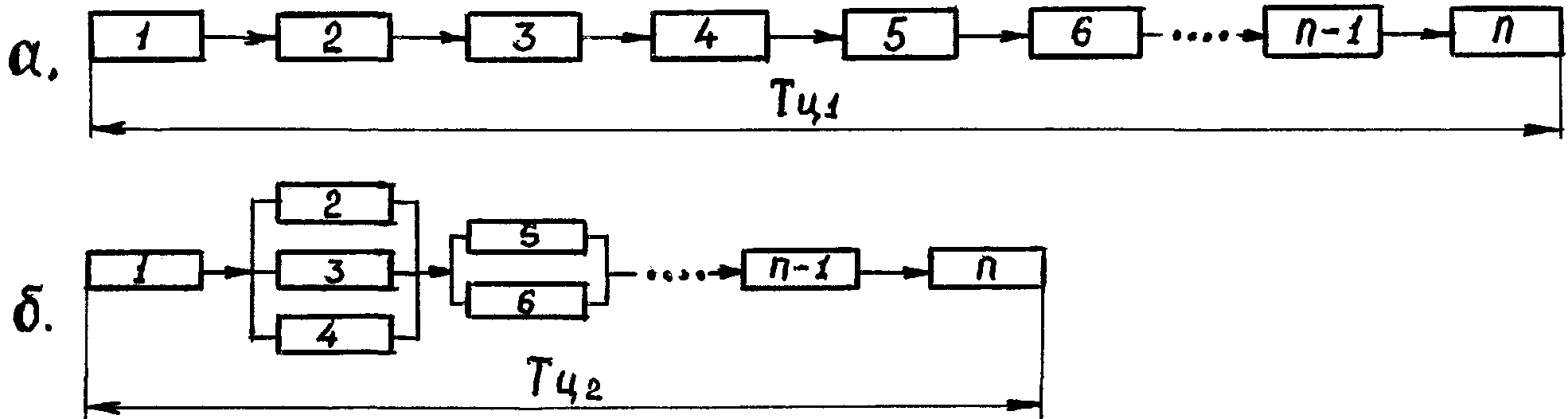

Рис. 2.10. Схематичное изображение типичных структур ЕТП:
а – с последовательным выполнением ТО;
б – с последовательно- параллельным выполнением ТО.
В частности, сокращение Тц обеспечивается параллельным выполнением большинства ТО входного контроля, поскольку, например, определение влагосодержания, ПТР, теплоемкости, скорости отверждения и ряда других технологических свойств ПМ может осуществляться одновременно на различных образцах одной партии сырья и полуфабрикатов. Аналогичным образом могут быть запараллелены ТО формирования заготовки изделия и подготовки СТО, ТО комплектации готовой продукции и переработки отходов производства. В подобных случаях структура ЕТП приобретает вид подобный изображенному на рис 2.10. б. При этом продолжительность цикла Тц2 сокращается по сравнению с Тц1 на сумму продолжительностей выполнения (штучно-калькуляционных времен) ТО, выполняемых параллельно предыдущей ТО согласно формуле:
Тц2 = Тц1 – (Тшк3 + Тшк4 + Тшк6 ).
Соответственно изменяется соотношение показателей производительности ЕТП в двух структурных вариантах: П2 > П1.
Разработка и нормирование технологических операций
Данный этап проектирования ЕТП призван окончательно предопределить уровень качества и технико-эконоических показателей объекта производства, поскольку посвящен всестороннему планированию и организации работ на каждом рабочем месте. С этой целью выполнению подлежат задачи по их оснащению, по определению условий выполнения ТО, по нормированию необходимых ресурсов и назначению исполнителей соответствующей квалификации (табл. 2.21).
Таблица 2.21
Задачи этапа № 6 и условия для их решения
Задачи |
Основные документы, необходимые для решения задач |
Критерии выбора решения |
6.1.Выбор стандартных СТО 6.2. Определение режимов выполнения ТО. 6.3. Нормирование ТО. 6.4. Назначение операторов и разрядов работ. |
6.1. ТТП и РТМ. 6.2. Каталоги и паспорта СТО. 6.3. Технологические свойства ПМ. 6.4.Нормативы расхода мате- риально-технических ресурсов. 6.5.Классификаторы профес- сий и разрядов работ. |
6.1.Соответствие требова- ниям ГОСТ по прави- лам выбора СТО. 6.2. Обеспечение ТТ к качеству изделия. 6.3. Максимальная эконо- мия трудовых, энерге- тических и других ресурсов. |
