IV. Порядок виконання роботи

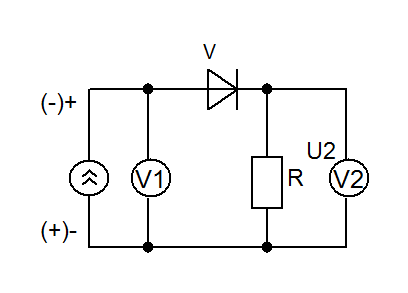

I. По черзі при виконанні роботи відповідно до рис.1 зібрати схему; для кожного з наявних на макеті діодів.
Без дужок на рис.1 показана полярність джерела живлення при прямому включенні діода, в дужках полярність при зворотному включенні діода.
Рис.1
2. Після перевірки керівником, включити схему і зняти залежність напруги UR від Uва при прямому включенні діода, змінюючи Uвх від 0 до 15 В. Результаты занести в табл. 1.
Табл. 1
Uвх |
0 |
0,5 |
1 |
1,5 |
2 |
3 |
5 |
10 |
15 |
UR |
|
|
|
|
|
|
|
|
|
3. Змінити полярність джерела живлення і зняти залежність UR від Uвх при зворотному включень діода, вимірювання Uвх від 0 до –100 В. Результати занести в табл.2.
Табл.2
Uвх |
0 |
-10 |
-20 |
-30 |
-40 |
-50 |
-60 |
-80 |
-100 |
UR |
|
|
|
|
|
|
|
|
|
4. Вказані вище виміри провести для кожного типу діода, розташованого на макеті.
5. Для визначення опору діодів при прямому і зворотньому включенні і побудови вольт-амперної характеристики діодів провести наступні розрахунки:
а) падіння напруги на діоді Uд = Uвх - UR ;
б) оскільки опір R калібрується і дорівнює 1 кОм, то свідчення вольтметра V2 відповідатиме струму через діод в мА, наприклад, якщо U2 = 5 В, то струм, що протікає через діод Iд = 5 мА або U2 =,- 0,01 В, то Iд = - 0,01 мА;

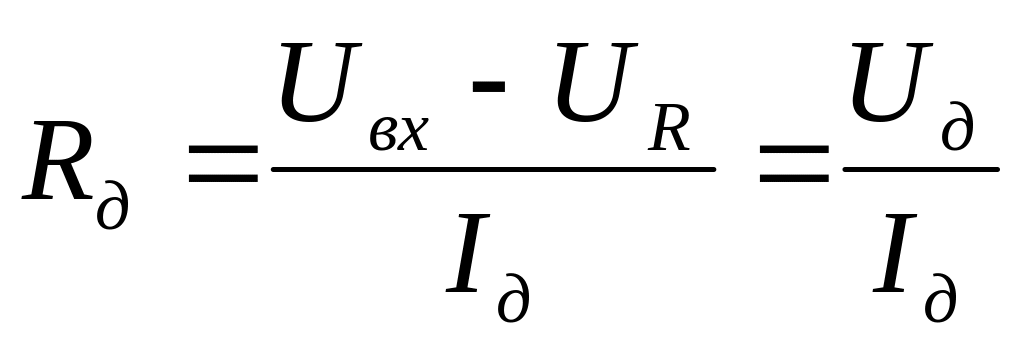

в) опір діода Rд визначається по формулі .
6. Результати розрахунків для кожного типу діодів записати в таблиці.3 відповідно до таблиці 1 і 2.
Табл.3
№ п/п |
Iд пр |
Uд пр |
Rд пр |
Iд обр |
Uд обр |
Rд обр |
|
|
|
|
|
|
|

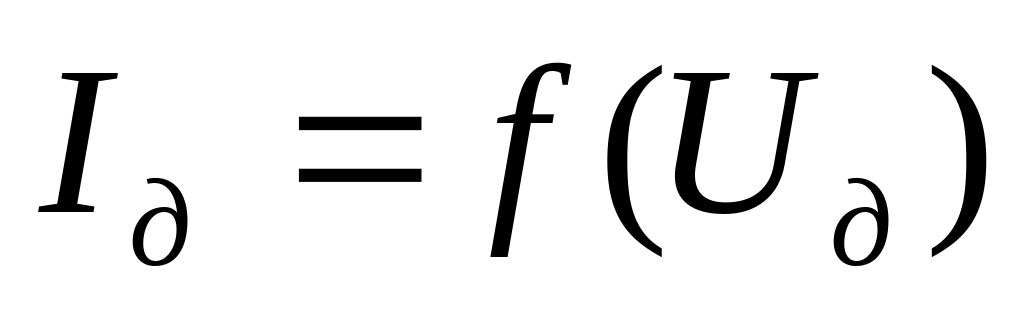

7. На узагальненому графіку побудувати вольт-амперній характеристики, тобто залежність у прямому і зворотному включенні діода для кожного типу діода.
V. Контрольні питання
1. У чому полягає явище односторонньої провідності напівпровідників?
2. Опишіть пряме і зворотне включення діодів.
3. Поясните хід вольт-амперной характеристики діодів.
4. Який тип діодів має більше прямий й зворотній опір, назвіть його матеріал?
VI. Література
1. Богородицкий И.Д., Пасынков В.В. Материалы в радиоэлектронике. -М.: Госэнергоиздат, 1961. -346 е., ил.
ЛАБОРАТОРНА РАБОТА № 5
Дослідження характеристик магнітних матеріалів,
вживаних в звукотехніці.
I. Ціль роботи.
Вивчити, методики виміру характеристик різних матеріалів, вживаних в звукотехнічній апаратурі. Придбання навичок роботи з вимірювальними приладами.
II. Короткі теоретичні відомості.
Як магнітні матеріали технічне значення мають феромагнітні речовини і феромагнітні з'єднання (ферити).

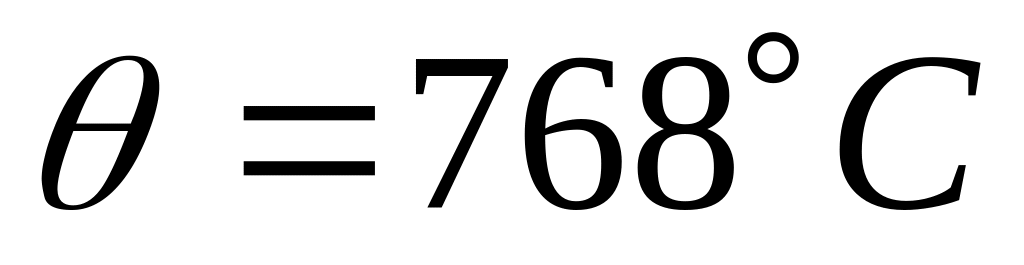

Магнітні властивості матеріалів обумовлені внутрішніми прихованийными формами руху електричних зарядів, що є елементарними круговими струмами. Такими круговими струмами являются : обертання електронів навколо власних осей - електронні спини й орбітальне обертання електронів в атомах. Феромагнітні властивості матеріалів при нагріванні спостерігати лише до деякої температури - точкою Кюрі, потім котрий матеріал переходить з феромагнітного в парамагнітне стани. Для заліза . До цієї температури феромагнетик складається з доменів спонтанно намагнічених до насичення. Так, магнітні моменти спінів спрямовані в різні боки, то загальний магнітний момент дорівнює нулю.
При намагніченні матеріалу відбувається зміна орієнтації векторів намагнічення доменів.

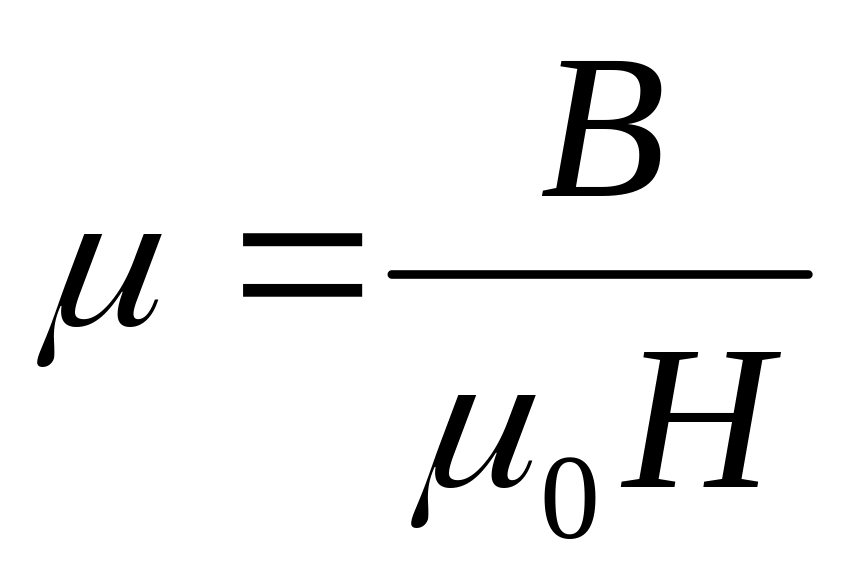

Одній з основних характеристик магнітних матеріалів являєтся магнітна проникність (чи відносна магнітна проникність)

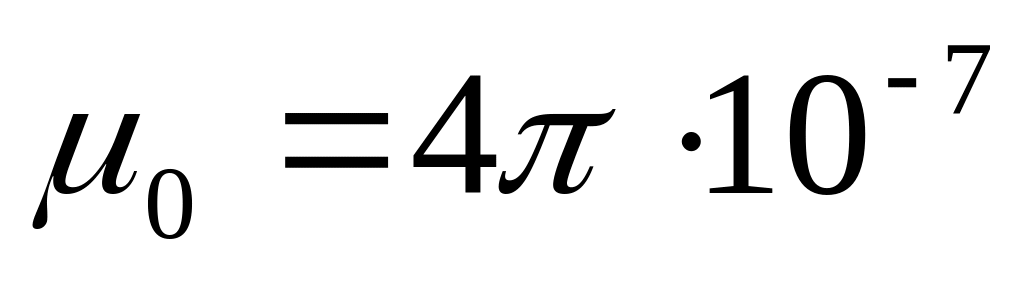

- це відношення величини індукції В до відповідного значенню напруженості магнітного поля Н в цій точці кривої намагнічення, ділене на магнітну проникність вакууму гн/м, т.д.

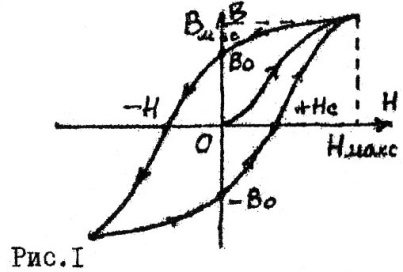

Для магнітних матеріалів характерне явище гістерезису, яке полягає в тому, що після намагнічення при зменшенні напруженості поля Н величина індукції зменшуватиметься повільно не по основній кривій намагнічення мал. 1 і при Н = 0 в матеріалі збережеться залишкова індукція В0
Для того, щоб розмагнітити матеріал відповідно до рис.1 необхідно прикласти у зворотному напрямі напруженість магнітного поля Н, Нс - коерцитивна сила.
Матеряли з малою Нс і великою називаются магніто-мягкі. Матеряли з великою Нс і меньший - магніто-тверді.
Розрізняють декілька типів магніто - мягких матеріалів, проте найбільшого поширення набули листова електротехнічна сталь марок Э11, Э12, Э21, ЭАЗ1, Э310, Э330, Э1100, ЭЗ100 і інші, пермалой, магніто-м'які ферити типу 6000 НМ, 700 НМ, 2000 НН, 600 НН і інші. Великого поширення набули ферріти з прямокутною петлею гістерезису (ППГ). Магнітодіелектрики останнім часом використовуються рідко.
