2. Методика измерений и расчетные формулы
В лабораторной работе измеряются следующие параметры:
температурный коэффициент сопротивления металла;
ширина запрещенной зоны полупроводника;
энергии Ферми;
энергия ионизации атомов примеси.
Температурный коэффициент сопротивления металла вычисляется по формуле:
, (1.20)
где R0 – сопротивление проводника при температуре t = 0 °C/
Для собственных полупроводников имеет место следующее выражение для сопротивления:
, (1.21)
Данное выражение в координатах lnR и 1/T представляет собой уравнение прямой, тангенс угла наклона которой можно определить по графику, построенному по экспериментальным точкам (рис. 1.7).

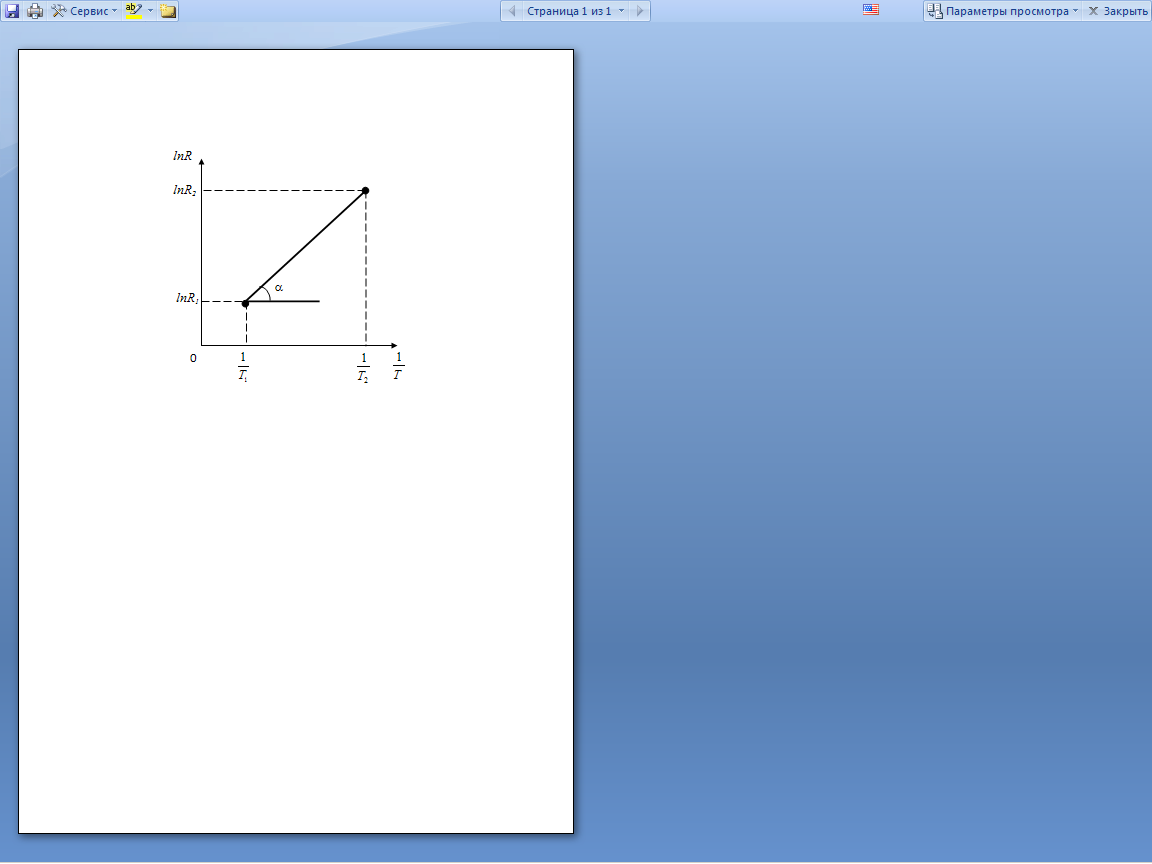

Рис.1.7 – Экспериментальное определение ширины запрещенной зоны.
В результате, ширину запрещенной зоны можно рассчитать по формуле:
. ( 1.22)
Для примесного полупроводника при вычисления необходимо воспользоваться линейной частью зависимости lnR = f ( 1/T ), расположенной в области малых значений 1/Т ( т.е. в области высоких температур).
В собственных полупроводниках уровень Ферми располагается в середине запрещенной зоны, следовательно, определив ширину запрещенной зоны, можно рассчитать энергию Ферми:
. (1.23)
Для полупроводников, имеющих примеси, проводимость при низких температурах определяется в основном проводимостью примеси.
Для примесных полупроводников имеет место следующее выражение для сопротивления:
, (1.24)
где Еi – энергия ионизации атомов примеси.
При низких температурах получим формулу, аналогичную (1.22)
(1.25)
3. Описание установки
Установка состоит из объекта исследования ОИ и устройства измерительного УИ. (рис.1.8) Для нагрева образцов служит электропечь. Температура образцов измеряется датчиком измерителя температуры на измерительном устройстве.
Рис.1.8 – Установка ФЭП – 7:
1 - переключатель СЕТЬ; 2- переключатель ОБРАЗЕЦ; 3- индикатор сети;
4- индикатор вентилятора; 5- смотровое окно; 6- кнопка нагрева образцов;
7- кнопка включения/выключения вентилятора объекта исследования;
8- кнопка индикации значения температуры;
9 - индикатор измеряемых величин.
На передней панели объекта исследования (ОИ) находится окно (5), позволяющее наблюдать образцы, установленные в электропечи. На этой же панели расположены органы управления и индикации:
- переключатель СЕТЬ (1) предназначен для включения и выключения объекта исследования;
- переключатель ОБРАЗЕЦ (2) предназначен для поочередного подключения образцов к измерительному входу устройства измерительного;
-- индикаторы СЕТЬ (3) и ВЕНТ (4) предназначены для индикации включения питания ОИ и включения вентилятора.
Положение переключателя ОБРАЗЕЦ соответствует подключению следующих образцов:
- «1» - металл; «2» - сплав с низким температурным коэффициентом сопротивления; «3» - полупроводник; «0» - измерительный вход УИ закорочен.
На передней панели устройства измерительного (УИ) размещены следующие органы управления и индикации:
- кнопки НАГРЕВ (6) и ВЕНТ (7) предназначены для включения и выключения (путем повторного нажатия) электропечи и вентилятора ОИ;
- кнопка СТОП ИНД (8) предназначена для включения и выключения (путем повторного нажатия) режима остановки индикации значений температуры и сопротивления при снятии показаний с индикаторов. При включении этого режима показания на измерительных индикаторах фиксируются в том состоянии, в котором они находились при нажатии кнопки СТОП ИНД, при этом режим работы установки не изменяется. При повторном нажатии происходит выключение данного режима и на индикаторах снова отображаются текущие значения измеряемых величин;
- индикатор (9) предназначен для индикации измеряемых величин и режимов работы. В верхней части индикатора отображается температура (t) в градусах Цельсия, в нижней – сопротивление (R) в Ом. В правом верхнем углу индикатора отображаются также следующие режимы работы с одноименными кнопками: WARM (нагрев), COOL ( охлаждение), FIXED (стоп индикация).
На задней панели устройства измерительного расположен выключатель СЕТЬ.
