16 3 Элементы стабилизаторов

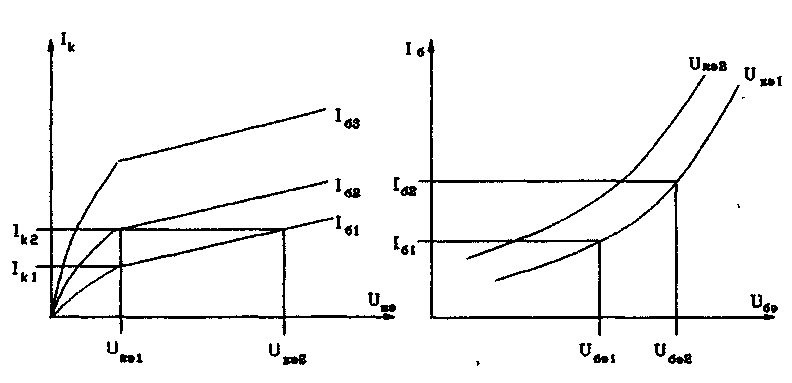

Рис. 7: Статические вольтамперные характеристики транзистора: а) входная; б) выходная.
3. Входное сопротивление транзистора
Дифференциальное сопротивление коллекторного пере хода
Внутреннее сопротивление транзистора
29
Рис. 15: Рис. 16:
28 5 ЗАЩИТА В СТАБИЛИЗАТОРАХ
5 Защита в транзисторных стабилизаторах
В транзисторных стабилизаторах наиболее часто применяются три вида защиты:
от превышения выходного напряжения;
от понижения выходного напряжения;
от перегрузки по току или короткого замыкания в на грузке.
Защита от превышения и понижения выходного напряжения реализуется за счет введения в стабилизатор дополнительных устройств сравнения (УС) и исполнительного элемента. В качестве исполнительного элемента могут быть применены реле, транзистор, тиристор.

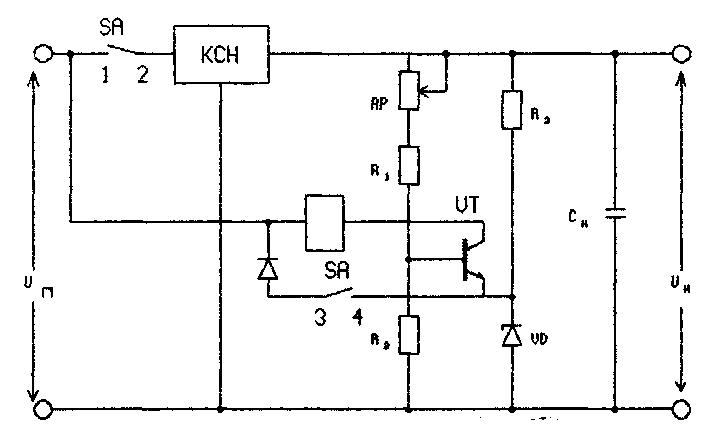

В схеме рис. 15 при превышении напряжения установленного сопротивления RP, открывается транзистор VT, реле срабатывает размыкая нормально замкнутые контакты 1 и 2 , замыкая контакты 3 и 4. Недостаток схемы - инертность, обычно несколько миллисекунд.

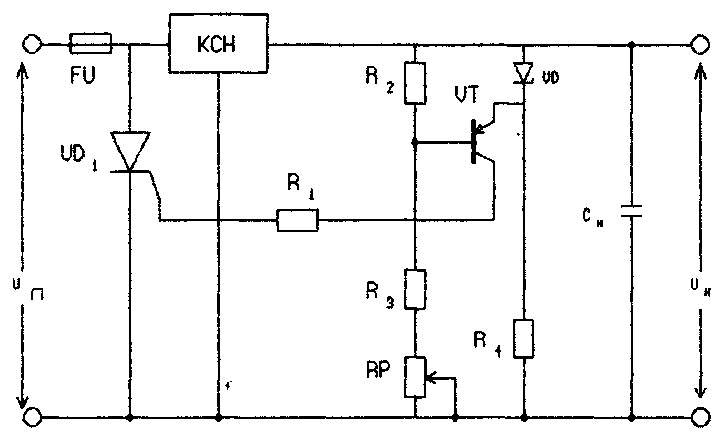

В схеме рис. 16 при превышении напряжения, установленного резистором RP , исполнительным элементом является тиристор VD1 , однако при его срабатывании происходит либо сгорание нити предохранителя FU, либо выход из строя тиристора. В исходной позиции транзистор VT закрыт, управляющий ток тиристора Iу, см. рис. 6, равен нулю, значит тиристор VD1 тоже закрыт.
О других способах защиты можно прочитать в [1] стр. 183-190, [8] стр. 275-280.
17
4 Стабилизаторы постоянного напряжения с непрерывным регулированием.
В общем случае напряжение на нагрузке стабилизатора можно определить функцией:
где Un - напряжение питания стабилизатора; Rн - сопротивление нагрузки; Uн - напряжение на нагрузке. Из формулы 11 следует
Относительное изменение напряжения на нагрузке будет равно:
Из формулы 13 следует, что изменение напряжения на нагрузке будет зависить от двух коэффициентов, которые в конечных разностях будут иметь вид:
где Кст1 - связывает относительное изменение напряжения на выходе с относительным изменением напряжения на входе при постоянном сопротивлении нагрузки; КСТ2 - связывает
18 4 Непрерывное регулирование
относительное изменение напряжения на нагрузке с относительным изменением сопротивления последней, при неизменном напряжении питания.
Первый из них Кст1 можно назвать коэффициентом стабилизации по изменению напряжения, второй КСТ2 - коэффициентом стабилизации по изменению сопротивления нагрузки.
Другими параметрами неидеальности стабилизаторов напряжения являются:
• rн - внутреннее или выходное сопротивление стабилиза тора напряжения;
• δUНТ - нестабильность напряжения на нагрузке от тем пературы;
• δUнt - нестабильность напряжения на нагрузке от вре мени;
Un - амплитуда пульсаций выходного напряжения;
η - коэффициент полезного действия стабилизатора.
Внутреннее rн или выходное сопротивление стабилизатора напряжения можно определить из его вольтамперной характеристики, рис. 8.
Из рис. 8 следует, что:
Для идеальных стабилизирующих устройств эти показатели качества, кроме h, должны быть равны нулю.
