38 8 Методика измерений.
Частоту звукового генератора меняйте в пределах от 100Гц до 200кГц 8 -г 10 точек.
Постройте график функции
где f - частота в герцах.
7

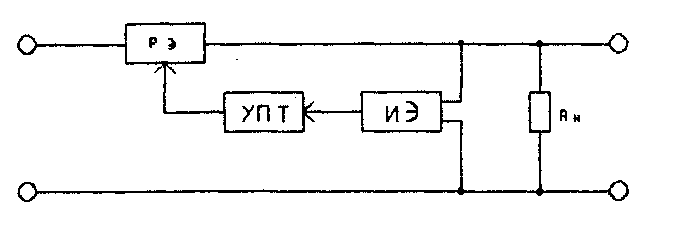

Рис. 2: Структурная схема непрерывного последовательного стабилизатора.
Рис. 3: Структурная схема непрерывного параллельного стабилизатора.
его сопротивление по постоянному току таким образом, что выходное напряжение на нагрузке сохраняется постоянным. Измерительный элемент выделяет также сигнал переменной составляющей пульсаций выпрямленного напряжения, сглаживая её при помощи РЭ.
Непрерывный параллельный стабилизатор выполняется по структурной схеме (рис. 3), в которой РЭ - транзистор, включённый параллельно нагрузке.
Здесь выходное напряжение поддерживается постоянным
8 2 Основные типы стабилизаторов
за счёт изменения тока, протекающего через РЭ. Например, при увеличении входного напряжения возрастает ток через РЭ, за счёт чего увеличивается падение напряжения на гасящем резисторе.
8.3 Определение Rвых стабилизатора. 37
Для этого при помощи магазина сопротивлений устанавливаете токи нагрузки от 0 до Iзащ , на каждом шаге меняете сопротивление нагрузки на ±10%, напряжение сети постоянное 220В, цифровым вольтметром определяете ΔUн , по формуле 40 определяете Кст2 , постройте график функции 41.
По формулам 32 и 33 определите коэффициент петлевого усиления усилителя µтβ и riT - внутреннее сопротивление транзистора, сравните с рассчетными значения последних.
8.3 Определение Явых стабилизатора.
Выходное дифференциальное сопротивление стабилизатора на постоянном токе ω = 0, можно определить по его вольт-амперной характеристике, см. рис. 8 .
По определению

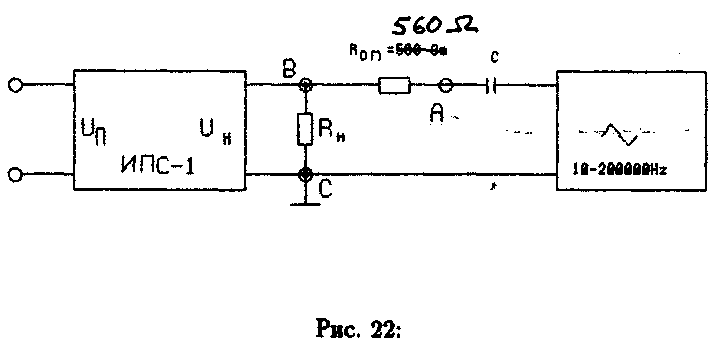

Для определения | Zвых | на различных частотах воспользуйтесь схемой рис. 22.
Измерив осциллографом падение напряжения между точками В и А, и затем между точками В и С находим UAB и UBC, зная Rоп определяем
Используя 43 находим
36 8 Методика измерений.
все функциональные узлы схемы подключены правильно. Установите сопротивление нагрузки максимальное (магазин сопротивлений). Включите установку, потенциометрами ГРУБО и ТОЧНО установите выходное напряжение стабилизации равное 9В. Уменьшая сопротивление нагрузки добейтесь срабатывания защиты, определите Iзащ .
8.2 Определение kcTl и кст2 . Коэффициент кст1 определяется выражением 15
Необходимо построить зависимость
Для этого магазином сопротивлений устанавливаете токи нагрузки от 0 до Iзащ, всего 8-10 значений, на каждом шаге меняете напряжение сети на ±10% с помощью ЛАТРа, определяя при этом цифровым вольтметром В2-23 ΔUН , по формуле 38 определяете КСТ1 , постройте график функции 39. Напряжение измерить с точностью до 1мВ.
Коэффициент КСТ2 определяется выражением 15
Необходимо построить зависимость
9
3 Характеристики и режимы
работы элементов стабилизаторов напряжения.
3.1 Параметрические стабилизаторы.
В полупроводниковых стабилитронах областью стабилизации является обратная ветвь вольтамперной характеристики (ВАХ), когда приложенное обратное напряжение, достигнув определённого значения, вызывает пробой р-n перехода, рис. 4а.
Значение тока пробоя ограничивают при помощи постоянного резистора так, чтобы рассеиваемая в стабилитроне мощность не превышала предельно допустимой.
На участке от минимального тока стабилизации Iст.min ДО максимального значения тока стабилизации Iст.max напряжение стабилизации мало меняется. Важными параметрами стабилитронов являются температурный коэффициент напряжения стабилизации (ТКН) αH [%/°C] , дифференциальное сопротивление стабилитрона, Pст.max - максимальная мощность рассеиваемая на стабилитроне.
ТКН определяется выражением:
где ΔUCT = UCT2 — UCT1 - разность напряжений стабилизации, измеренных при температурах Т2 и Т1 соответственно, ΔT = Т2- Т1.
