Описание Лабораторной установки. Осциллографический метод изучения поляризации сегнетоэлектрика
Достаточно просто и наглядно удается изучать поляризацию сегнетоэлектрика с помощью осциллографа.

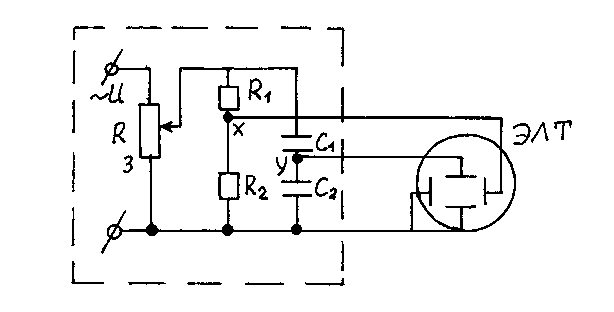

Рис.2 Схема установки
Исследуемый сегнетоэлектрик в форме пластинки заключен между обкладками конденсатора C1 и образует сегнетоконденсатор.
Последовательно с сегнетоконденсатором C1 включен конденсатор C2. Причем C2 >> C1. Вследствие этого U2 - напряжение на конденсаторе C2 значительно меньше напряжения U1 на конденсаторе C1 т.е. практически все подводимое к схеме напряжение U приложено к конденсатору C1: U1 = U. Заряд q на обкладках конденсаторов C1 и C2 одинаков
q = q1 = q2 = C1U1 = C2U2. (1)
Величина этого заряда определяет модуль вектора электрического смешения D в сегнетоэлектрике - пластинке с площадью основания S
.
(2)
Подставив (1) в (2) находим
. (3)
Напряжение U2 приложено к вертикально отклоняющим пластинам осциллографа и вызывает смешение луча на величину Y
, (4)
где KY- коэффициент отклонения (цена деления) луча по оси Y (Вольт/дел)
Из (3) и (4) находим
. (5)
Здесь введено обозначение
KD
- коэффициент
отклонения луча (цена деления экрана
осциллографа) по вертикали, выраженный
в
.
Таким образом, в данной схеме ось Y
является осью с ценой деления KD.
Напряженность Е поля в сегнетоэлектрике определяется напряжением U1 на сегнетоконденсаторе C1 и толщиной h сегнетоэлектрика
. (6)
Величина U велика для входных цепей осциллографа, поэтому используется делитель напряжения на резисторах R1, R2. В результате на вход X подается часть напряжения равная
. (7)
Под действием этого напряжения луч смещается по горизонтали на величину X
,
(8)
где KХ - цена деления экрана по напряжению (В/дел).
Из (6) - (8) имеем
. (9)
Тогда ось X является осью напряженности поля с ценой деления экрана по напряженности
. (10)
В итоге при подаче на вход кассеты ФПЭ-02 (рис.1) переменного напряжения на экране осциллографа автоматически высвечивается кривая зависимости D(E). При малой частоте изменения переменного напряжения на экране будет видна перемещающаяся точка, положение которой определяется мгновенными значениями D и E. При использовании сетевого напряжения с частотой = 50 Гц вследствие того, что человеческий глаз сохраняет зрительное восприятие в течение примерно 0.1 с, а люминесцентный экран имеет довольно большое послесвечение, мы видим уже не бегающую точку, а сразу весь след луча, оставленный им за весь период.
Диэлектрические потери
Реальный конденсатор, включенный в цепь переменного тока, можно представить в виде двух элементов - идеального (без потерь) конденсатора той же емкости и эквивалентного последовательного сопротивления RЭ, определяемого потерями проводимости (утечкой) и потерями на гистерезисе в диэлектрике.
Вследствие того, что
напряжение U
на конденсаторе определяется величиной
заряда на нем, т.е. током I
в предшествующие моменты времени,
напряжение отстает по фазе на угол
от тока. Это смещение фаз
наглядно представляют треугольником
напряжений: напряжением на активном
эквивалентном сопротивлении (I
RЭ),
напряжением на конденсаторе
и подведенным напряжением U.
Рис.3.Схема замещения конденсатора с реальным диэлектриком
Рис.4. Векторная диаграмма
Угол дополняет до 900, причем << /2. Мощность диэлектрических потерь PT (электрической энергии, перешедшей в тепло за единицу времени) выражается через эффективные напряжения Uэф и тока Iэф или амплитудные их значения Um, Im
PT = Uэф Iэф cos() = 0.5 Im Um tg(). (11)
Из последнего соотношения
.
(12)
Покажем, что мощность диэлектрических потерь пропорциональна площади петли гистерезиса. Для этого найдем изменение энергии сегнетоэлектрического конденсатора за 1 период (цикл) измерения напряжения (заряда)
. (13)
С учетом (2), (5), (6), (10) потери электрической энергии за 1 секунду вследствие гистерезиса, то есть мощность диэлектрических потерь, равна
, (14)
где V = S h - объем сегнетоэлектрика, SП - площадь петли гистерезиса в дел2 (крупных клетках экрана осциллографа).
Для измерения знаменателя в (12) в тех же величинах, что и PT в (14) воспользуемся выражениями (5), (10) и формулой емкости плоского конденсатора (сегнетоконденсатора в данном случае)
. (15)
где Xm Ym - амплитуды колебаний луча по осям X и Y.
