Устройство

1 - корпус; 2 - гид­роцилиндр; 3 - пнев-могидроаккумулятор; 4 - поршень; 5 - угло-ним; 6 - манометр; 7 -грядиль; 8 - долото; 9 -перо; 10 - кран; 11 -маслопровод.

Процесс работы __________________________________________________________________

________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

Регулировки: 1)

2)______________________________________________________________________________3)______________________________________________________________________________4)______________________________________________________________________________

Плуг плантажный прицепной ППУ-50А. Назначение______________________________

_______________________________________________________________________

Агрегатирование_____________________________________________________________________

Устройство

1 - пледплужник;

2 - рама; 3 – полевое колесо;4 – корпус; 5 - прицеп; 6 –гидроцилиндр; 7,8 - штурвалы; 9 –долото; 10 - заднее колесо; 11 - бороздное колесо.

Процесс работы___________________________________________________________________

______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

Регулировки: 1)

2)______________________________________________________________________________3)______________________________________________________________________________4)______________________________________________________________________________

Плуг дисковый навесной ПНД-4-35. Назначение

Агрегатирование

Устройство

1 - рама; 2 - нож; 3 - подвеска; 4 - чистик; 5 - регулятор глубины; 6 - опорное колесо; 7 - дисковый корпус.

Процесс работы____________________________________________________________________________

________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

Регулировки: 1) ________

2)______________________________________________________________________________________

3)______________________________________________________________________________________

4)______________________________________________________________________________________

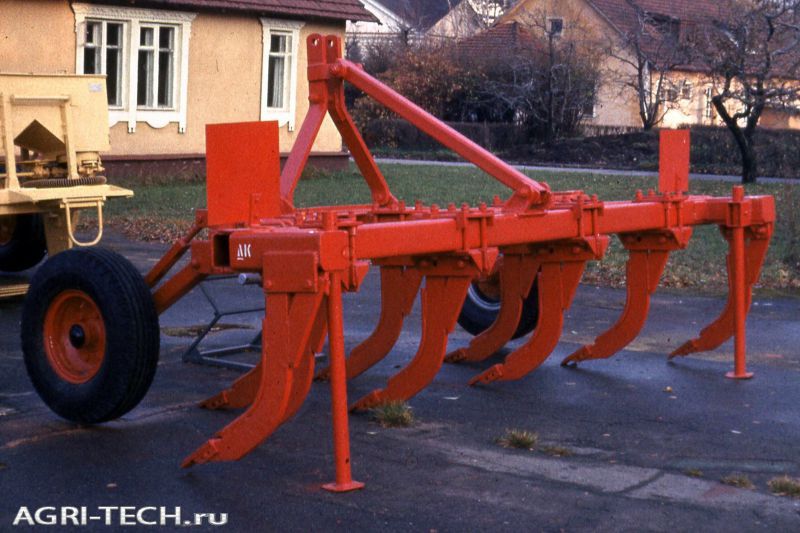

Плуг чизельный ПЧ-4,5. Назначение

Агрегатирование

Устройство

1 - рама; 2 - подвеска; 3 - регулятор глубины; 4 - рыхлители; 5 - колеса.

Процесс работы_________________________________ ________________________________________________________________________________________________ _____________________________________________________________

Регулировки: 1)

2)________________________________________________3)__________________________________________________________________________________________________

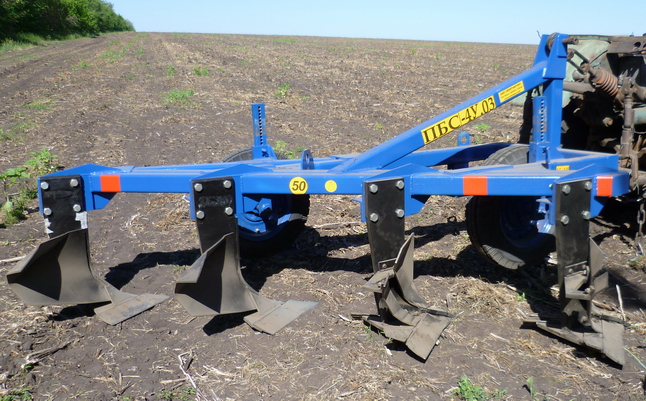

Плуг ПБС. Назначение________________________________________________________________________________

Агрегатирование_____________________________________________________________________________________

Плуги серии ПБС предназначены для основной обработки почвы под зерновые и технические культуры не засоренной камнями, плитняком и другими препятствиями с удельным сопротивлением до 0,09 МПа (твердость почвы до 4 МПа) и влажностью до 30%.

Преимущества новых плугов перед известными заключается в сочетании принципиально новых: отвального рабочего органа выполняющего одновременно работу культурного и винтового корпуса с глубокорыхлящим чизельного типа, что обеспечивает высокую степень крошения и оборота пласта почвы, предупреждение переуплотнения подпахотного горизонта и разуплотнения плужной подошвы, а также снижения водной эрозии при обработке склоновых

Улучшение сложения пахотного и особенно подпахотного слоя позволяет повысить урожайность сельскохозяйственных культур на 15-20%.

Положительный эффект отмечается и в резком снижении засоренности при весенней вспашки паров за счет полного оборота пласта и перемещения семян сорных растений на большую глубину. Всходы сорняков задерживаются и появляются на 30-40 дней позже в ослабленном состоянии.

Кроме этого плуги серии ПБС выполняют рыхление пласта почвы в диапазоне от 10 до 16 см с полной заделкой стерни на почвах с твердостью до 5,5 МПа. при этом обработка почвы равноценно двум проходам тяжелыми дисковыми боронами типа БДТ. . -

По сравнению с известными, плуги серии ПБС обеспечивают повышение производительности на 40-50%, при этом экономия дизельного топлива составляет 7-9 кг на каждом гектаре обработанной пашни. Лемеха рабочих органов оборотные (двухсторонние). Наработка на лемех составляет 65-90 га.

Марка плуга	ПБС-2	ПБС-4	ПБС-5	ПБС-8
Ширина захвата, м	1,2	2,4	3,0	4,7
Количество корпусов, шт	2	4	5	8
Глубина обработки, см
по вертикальному лемеху	до 37	до 37	до 37	до 37
пo горизонтальным лемехам	до 30	до 30	до 30	до 30
Рабочая скорость, км/час	до 12	до 12	до 12	до 12
Производительность, га/час	0,7-1,1	1,4-2,3	1,8-2,7	3,0-4,5
Удельный расход топлива кг/га	11-14	11-14	11-14	11-14
Оборот пласта	полный на 180°	полный на 180°	полный на 180°	полный на 180°
Крошение почвы, %	75-90	75-90	75-90	75-90
Заделка стерни, %	95-98	95-98	95-98	95-98
Габаритные размеры, м
длина	1,9	3,5	3,8	4,9
ширина	1,4	2,7	33	4,8
высота	1,2	1,5	1,5	1,5
Масса, кг (не более)	380	870	980	1700
Агрегатируется с тракторами	МТЗ-80, МТЗ-82, ЮМЗ-5	ДТ-75, ДТ-75М, МТЗ-1221, ЛТЗ-155	ДТ-175С, Т-150, Т-150К, BT-100, ВТ-150, Т-4А	К-700А, К-701, К-701М, К-744

Глубокорыхлитель чизельный ГРП-2,3.

Глубокорыхлитель предназначен для обработки почвы без обработки пласта при влажности 8-20% и твердости почвы 4,5 МПа на склонах, не превышающих 8⁰ во все периоды полевых работ. Разрушает плужную подошву, производит рыхление и аэрацию пахотного и предпахатного горизонтов. ГРП является агрегатом навесного типа и агрегатируется с тракторами тягового класса 3: Т-150, Т-105К.

Преимущества глубокорыхлителя:

- обрабатывает грунт разного механического состава;

- при чизельной обработке сохраняются корни растений предыдущего урожая, которые служат барьером против испарения в засушливый период и предотвращают ветровую эрозию почвы;

- катки диаметром 50 см позволяют регулировать и поддерживать глубину обработки почвы, разрушает комки, выравнивает поверхность, создает семенное ложе для посева.
