- •Лабораторна робота № 3
- •Лабораторна робота № 4
- •Ескізи зразків до випробування
- •Ескізи зразків після випробування Діаграми стиску дерев’яних зразків
- •Лабораторна робота № 5
- •Лабораторна робота № 6
- •Лабораторна робота №9
- •Лабораторна робота №10
- •Журнал спостережень і обробки результатів експерименту
- •Лабораторна робота № 11
- •Журнал спостережень і обробки результатів випробування
- •Журнал спостережень і обробки результатів випробування
- •Значення нормальних напружень із досліду
- •Лабораторна робота № 14
- •Лабораторна робота № 16
- •Розміри поперечного перерізу
- •Лабораторна робота № 17 Випробування на ударну в'язкість при згині
- •Відстань між опорами 40 мм
Журнал спостережень і обробки результатів випробування
№ |
Навантаження F |
Плоский згин |
Косий згин |
Примітка |
|||||
у площині min жорсткості |
у площині max жорсткості |
відлік, мм |
fa, мм |
||||||
Н |
кгс |
Відлік, мм |
fmax, мм |
відлік, мм |
fmin, мм |
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|||
|
|
|
Висновки: ____________________________________________________________
_________________________________________________________________________
_________________________________________________________________________
_________________________________________________________________________
Студент ___________ (підпис)
Викладач __________ (підпис)
“_____” ______________ 20 р.
Лабораторна робота № 13
ВИЗНАЧЕННЯ НОРМАЛЬНИХ НАПРУЖЕНЬ ПРИ ПОЗАЦЕНТРОВОМУ СТИСКУ
Мета роботи: ознайомитися з методикою випробування сталевого зразка на позацентрове стискання, визначити експериментальні та теоретичні нормальні напруження.
В изначення проведено на випробувальній машині___________________________
Деформації виміряні тензорезистори з базою 20 мм і приладом ИДЦ-3_____

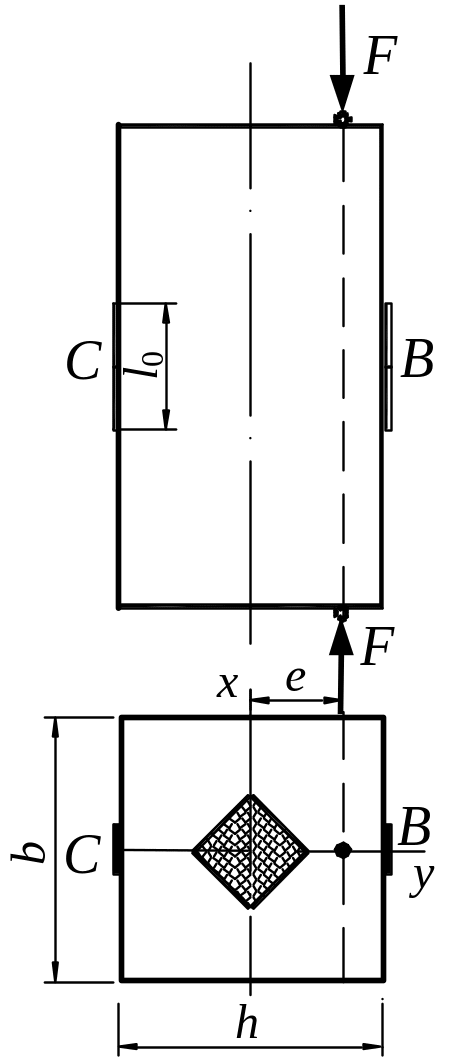

Розміри поперечного перерізу зразка
а) h = 10-2 м; б) b = 10–2 м
Площа перерізу м2
Момент інерції перерізу відносно осі згину
Ix = м4
Радіус інерції відносно осі згину
= 10–2 м
Момент опору перерізу відносно осі згину
Wx = м3
Межа ядра перерізу м
Ексцентриситет навантаження
е = yx = м
Точка прикладання сили знаходиться ядром перерізу. Нульова лінія повинна пройти
Положення нульової лінії
Теоретичне значення напружень:
= МПа
= МПа
Модуль нормальної пружності сталі Е = 2.1105 МПа
Журнал спостережень і обробки результатів випробування
№ Навантаження F Тензодатчик С Тензодатчик B
п /п кгс кH Відлік Різниця ΔТ Відлік Різниця ΔТ
ΣΔТс= ΣΔТв=
ΔТс. ср= ΔТв. ср.=
εс = ΔТс. ср =
εв = ΔТв. ср =
