Статья 12. Единая сеть электросвязи Российской Федерации

1. Единая сеть электросвязи Российской Федерации состоит из расположенных на территории Российской Федерации сетей электросвязи следующих категорий:

сеть связи общего пользования;

выделенные сети связи;

технологические сети связи, присоединенные к сети связи общего пользования;

сети связи специального назначения и другие сети связи для передачи информации при помощи электромагнитных систем.

2. Для сетей электросвязи, составляющих единую сеть электросвязи Российской Федерации, федеральный орган исполнительной власти в области связи определяет:

- порядок их взаимодействия, централизованного управления сетью связи общего пользования; устанавливает требования к их проектированию, построению, эксплуатации, управлению ими или нумерации, применяемым средствам связи, организационно-техническому обеспечению, обеспечивает обязательные метрологические требования к измерениям, выполняемым при эксплуатации сети связи общего пользования.

- требования к применяемым средствам связи, управлению ими, организационно-техническому обеспечению устойчивого функционирования сетей связи, в том числе в чрезвычайных ситуациях, защиты сетей связи от несанкционированного доступа к ним и передаваемой по ним информации, порядку ввода сетей связи в эксплуатацию устанавливаются по согласованию с федеральным органом исполнительной власти в области обеспечения безопасности.

3. Операторы связи всех категорий сетей связи единой сети электросвязи Российской Федерации обязаны создавать системы управления своими сетями связи, соответствующие установленному порядку их взаимодействия.

Статья 13. Сеть связи общего пользования

1. Сеть связи общего пользования предназначена для возмездного оказания услуг электросвязи любому пользователю услугами связи на территории Российской Федерации и включает в себя:

сети электросвязи, определяемые географически в пределах обслуживаемой территории и ресурса нумерации АВС аbх1х2х3х4х5

и не определяемые географически в пределах территории Российской Федерации и ресурса нумерации DEF х1х2х3х4х5х6х7,

а также сети связи, определяемые по технологии реализации оказания услуг связи.

2. Сеть связи общего пользования представляет собой комплекс взаимодействующих сетей электросвязи, в том числе сети связи для трансляции телеканалов и (или) радиоканалов.

Сеть связи общего пользования имеет присоединение к сетям связи общего пользования иностранных государств.

Статья 14. Выделенные сети связи

1. Выделенными сетями связи являются сети электросвязи, предназначенные для возмездного оказания услуг электросвязи ограниченному кругу пользователей или группам таких пользователей. Выделенные сети связи могут взаимодействовать между собой. Выделенные сети связи не имеют присоединения к сети связи общего пользования, а также к сетям связи общего пользования иностранных государств. Технологии и средства связи, применяемые для организации выделенных сетей связи, а также принципы их построения устанавливаются собственниками или иными владельцами этих сетей.

Выделенная сеть связи может быть присоединена к сети связи общего пользования с переводом в категорию сети связи общего пользования, если выделенная сеть связи соответствует требованиям, установленным для сети связи общего пользования. При этом выделенный ресурс нумерации изымается и предоставляется ресурс нумерации из ресурса нумерации сети связи общего пользования.

2. Оказание услуг связи операторами выделенных сетей связи осуществляется на основании соответствующих лицензий в пределах указанных в них территорий и с использованием нумерации, присвоенной каждой выделенной сети связи в порядке, установленном федеральным органом исполнительной власти в области связи.

Статья 15. Технологические сети связи

1. Технологические сети связи предназначены для обеспечения производственной деятельности организаций, управления технологическими процессами в производстве.

Технологии и средства связи, применяемые для создания технологических сетей связи, а также принципы их построения устанавливаются собственниками или иными владельцами этих сетей.

2. При наличии свободных ресурсов технологической сети связи часть этой сети может быть присоединена к сети связи общего пользования с переводом в категорию сети связи общего пользования для возмездного оказания услуг связи любому пользователю на основании соответствующей лицензии. Такое присоединение допускается, если:

часть технологической сети связи, предназначаемая для присоединения к сети связи общего пользования, может быть технически, или программно, или физически отделена собственником от технологической сети связи;

присоединяемая к сети связи общего пользования часть технологической сети связи соответствует требованиям функционирования сети связи общего пользования.

Части технологической сети связи, присоединенной к сети связи общего пользования, выделяется ресурс нумерации из ресурса нумерации сети связи общего пользования в порядке, установленном федеральным органом исполнительной власти в области связи.

Собственник или иной владелец технологической сети связи после присоединения части этой сети связи к сети связи общего пользования обязан вести раздельный учет расходов на эксплуатацию технологической сети связи и ее части, присоединенной к сети связи общего пользования.

Технологические сети связи могут быть присоединены к технологическим сетям связи иностранных организаций только для обеспечения единого технологического цикла.

Статья 16. Сети связи специального назначения

1. Сети связи специального назначения предназначены для нужд государственного управления, обороны страны, безопасности государства и обеспечения правопорядка. Эти

сети не могут использоваться для возмездного оказания услуг связи.

2. Связь для нужд государственного управления, в том числе президентская связь, правительственная связь, связь для нужд обороны страны, безопасности государства и обеспечения правопорядка осуществляется в порядке, определенном законодательством Российской Федерации.

Статья 17. Сеть почтовой связи

1. Сеть почтовой связи представляет собой совокупность объектов почтовой связи и почтовых маршрутов операторов почтовой связи, обеспечивающих прием, обработку, перевозку (передачу), доставку (вручение) почтовых отправлений, а также осуществление почтовых переводов денежных средств.

Основные элементы базовой сети стандарта gsm поколения 2g

Цифровые коммутаторы каналов

Тракт е1

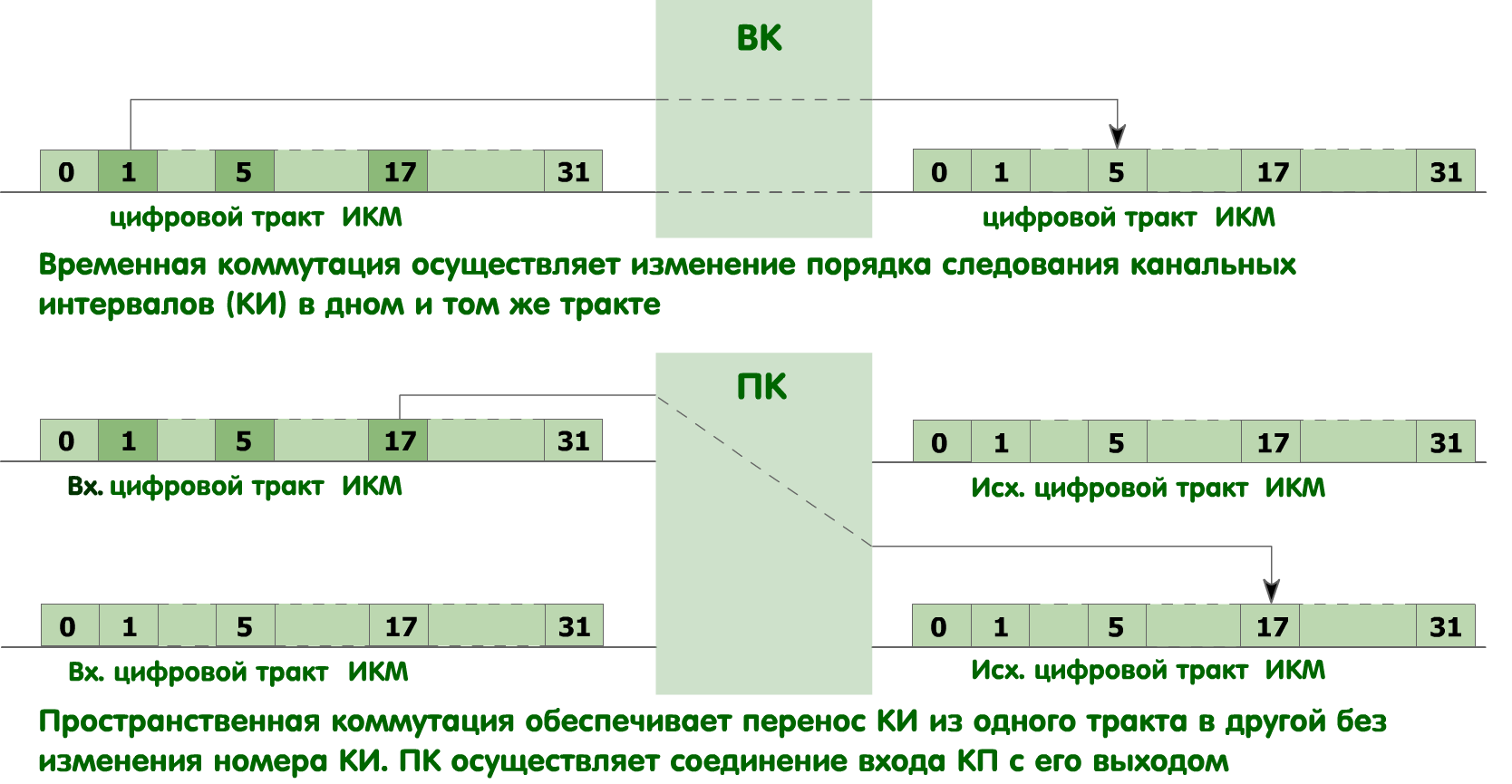

Временная / пространственная коммутация каналов

Модель OSI (Open Systems Interconnection Reference)

МТР (Message Transfer Part) - подсистемы переноса сообщений;

ISUP (ISDN User Part)– подсистема пользователя ISDN

SCCP (Signalling Connection Control Part) - подсистема управления сигнальными соединениями;

TCAP (Transaction Capabilities Application Part) - прикладная подсистема поддержки транзакций

MAP (Mobile Application Part) - прикладная подсистема подвижной связи

Компоненты сети окс-7

Пункт сигнализации (SP, signalling point) – использующий ОКС-7 узел сети связи, который может передавать и/или принимать сигнальный трафик, т.е. генерировать и/или обрабатывать сигнальные сообщения. Пункт сигнализации, имеющий в своем составе одну или более подсистем-пользователей, называется оконечным (SEP, Signalling end point).

Звено передачи данных (SDL, signalling data link) – двунаправленный канал (обычно со скоростью 64 кбит/с), используемый в качестве среды передачи при организации звена передачи данных между смежными SP, проключенный полупостоянно к сигнальному терминалу.

Сигнальный терминал (ST, signalling terminal) – аппаратно-программный модуль, являющийся частью пункта сигнализации и выполняющий функции оконечного устройства одного сигнального звена.

Сигнальное звено (SL, signalling link) – совокупность звена передачи данных и сигнального терминала, обеспечивающая перенос сигнальных сообщений с заданным коэффициентом ошибок между двумя соединенными напрямую пунктами сигнализации. Одно сигнальное звено в нормальном режиме работы рассчитано на обслуживание нагрузки до 0,2 Эрл.

Пучок сигнальных звеньев (SLS, signalling link set) – одно или несколько сигнальных звеньев между двумя соединенными напрямую пунктами сигнализации. Пучок сигнальных звеньев максимально содержит 16 звеньев.

Группа синальных звеньев (SLG, signalling link group) – совокупность сигнальных звеньев в одном пучке, имеющих идентичные характеристики. Пучок звеньев может включать в себя одну или более групп звеньев.

Транзитный пункт сигнализации (STP, signalling transfer point) – пункт сигнализации, который переносит принятые сообщения из одного (входящего) сигнального звена в другое (исходящее) сигнальное звено, не направляя при этом сигнальные сообщения на обработку к подсистеме-пользователю. Пункт сигнализации, объединяющий возможности STP и SEP, называется STEP (Signaling and transfer end point).

Код пункта сигнализации (SPC, signalling point code) – уникальный номер, назначаемый каждому пункту сигнализации и транзитному пункту сигнализации в сети ОКС-7. Внутри одной сети может быть до 16384 пунктов сигнализации.

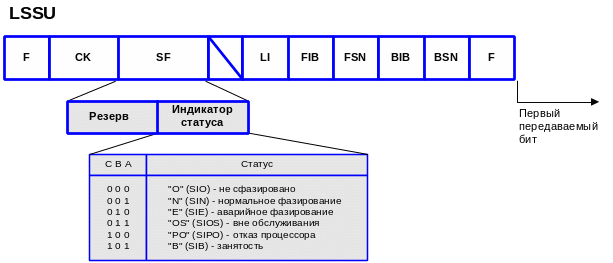

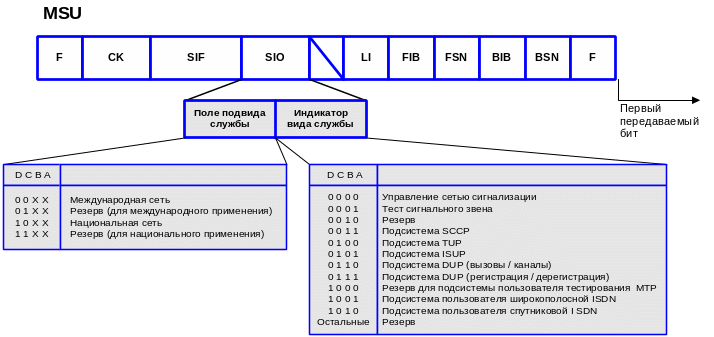

МТР2

Двухуровневая структура федеральной сети gsm

«Классические» телефонные сети фиксированной связи и сети сотовой подвижной связи поколения 2-2.5G основаны на технологии коммутации каналов, которая требует выделять для каждого телефонного разговора фиксированную полосу пропускания (3.1 кГц при аналоговом сигнале и 64 кбит/с – при цифровом) на все время соединения.

Для передачи по цифровой сети с коммутацией каналов аналоговый сигнал, поступающий от абонента, необходимо преобразовать из широкополосного вида (аналогового) в узкополосный (цифровой).

Цифровые коммутаторы каналов (КК) выполняют:

- преобразование аналогового сигнала в цифровой с фиксированной полосой пропускания 64 кбит/с;

- мультиплексирование цифровых телефонных каналов с использованием технологии временного разделения каналов (Time Division Multiplexing, TDM) в групповой сигнал, в основном, со скоростью 2048 кбит/с, который, в свою очередь, используется для взаимодействия между коммутаторами;

- коммутацию цифровых каналов на основе телефонного номера;

- управление соединением, генерацию акустических и вызывных сигналов;

- обмен сигнальной информацией с другими коммутаторами;

- сбор биллинговой информации.

MSC (Mobile Switching Center) - это коммутатор сети GSM поколений 2-2.5G, реализованный с использованием технологии коммутации каналов. Зона обслуживания MSC - это область, которую обслуживают базовые станции, подключенные к MSC.

MSC выполняет функции коммутации и пункта сигнализации сети ОКС7 при обслуживании соединения к/от MS, находящихся в зоне MSC.

MSC отвечает за управление соединением, дополнительными услугами, за сбор информации об оплате предоставленных услуг.

Основное различие между MSC и коммутатором сети фиксированной связи состоит в том, что коммутатор мобильной сети выполняет такие процедуры, как:

- управление радиоресурсом базовых станций, подключенных к MSC;

- управление процедурой передачи вызова (хэндовер);

-управление процедурой регистрации, обновления местонахождения абонента (взаимодействие с HLR/AuC, VLR);

MSC осуществляет взаимодействие с обслуживающим VLR, с другими MSC, с GMSC своей сети и с HLR своей и других сетей. C помощью подсистемы MAP MSC взаимодействует c элементами сети GSM/GPRS/UMTS через интерфейсы, указанные на рисунке 2.4. Для взаимодействия MSC/VLR с узлом SGSN сети GPRS используется дополнительный интерфейс Gs.

Скорость передачи речевой информации 64 кбит/с стала стандартом для цифровых сетей, причем, обеспечивающим хорошее качество передачи речи (4.2 из 5 по шкале МОС). Соответствующие процедуры кодирования и декодирования сигнала стандартизованы в рекомендации ITU-T (ITU-T) G.711, а кодеки, работающие в данном стандарте, получили соответствующее название.

Поток E1, который имеет цикловую структуру, определенную в ITU-T G.704, представляет собой упорядоченную последовательность циклов длиной по 32 временных интервала.
