Источники сигналов (Waveform sources)
Независимые источники постоянного напряжения и тока Источники постоянного напряжения (Battery) или фиксированного смещения для аналоговых цепей (Fixed Analog)
Ф ормат схем МС:
Атрибут PART: <имя>
Атрибут VALUE: <значение>
И сточники постоянного тока (Isource)
Формат схем МС:
Атрибут PART: <имя>
Атрибут VALUE: <значение>
Источники сигнала, зависящего от времени и сточник импульсного напряжения (Pulse source)
Формат схем МС:
Атрибут PART: <имя>
Атрибут MODEL: <имя модели>
Параметры модели этого источника задаются по директиве:
.MODEL <имя модели> PUL ([список параметров])
Параметры модели источника импульсного напряжения приведены в табл. 3.7, а его форма — на рис. 3.9, окно задания параметров — на рис. 3.10. .
Таблица 3.7. Параметры модели источника импульсного сигнала в формате МС7
Обозначение |
Параметр |
Размерность |
Значение по умолчанию |
VZERO |
Начальное значение |
В |
0 |
VONE |
Максимальное значение |
В |
5 |
Р1 |
Начало переднего фронта |
с |
0 |
Р2 |
Начало плоской вершины импульса |
с |
Р1 + 0,1 нc |
РЗ |
Конец плоской вершины импульса |
с |
0,5 мкс |
Р4 |
Момент достижения с уровня VZERO |
с |
РЗ + 10нс |
Р5 |
Период повторения |
с |
1 мкс |
Примечание. Амплитуда сигнала в режиме АС принимается равной 1 В.
Рис. 3.9. Описание импульсного сигнала в формате МС7

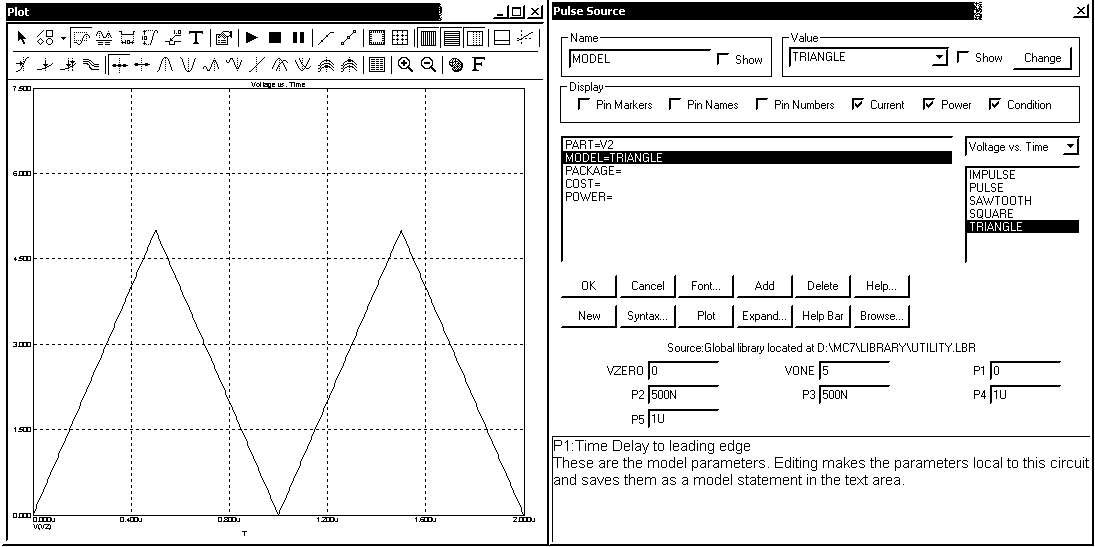

Рис. 3.10. Окно задания параметров импульсного сигнала
Источник синусоидального напряжения (Sine source)
Ф ормат схем МС:
Атрибут PART: <имя>
Атрибут MODEL: <имя модели>
Параметры модели этого источника задаются по директиве:
.MODEL <имя модели> SIN ([список параметров])
Параметры модели источника синусоидального напряжения приведены в табл. 3.8, а его форма на рис. 3.11, окно задания параметров — на рис 3.12.
Таблица 3.8. Параметры модели источника гармонического сигнала
Обозначение |
Параметр |
Размерность |
Значение по умолчанию |
F |
Частота |
Гц |
106 |
А |
Амплитуда |
В |
1 |
DC |
Постоянная составляющая |
В |
0 |
РН |
Начальная фаза |
радиан |
0 |
RS |
Внутреннее сопротивление |
Ом |
0,001 |
RP |
Период повторения затухающего сигнала |
с |
0 |
TAU |
Постоянная времени изменения амплитуды сигнала по экспоненциальному закону |
с |
0 |
Примечание. Амплитуда сигнала в режиме АС принимается равной 1 В.

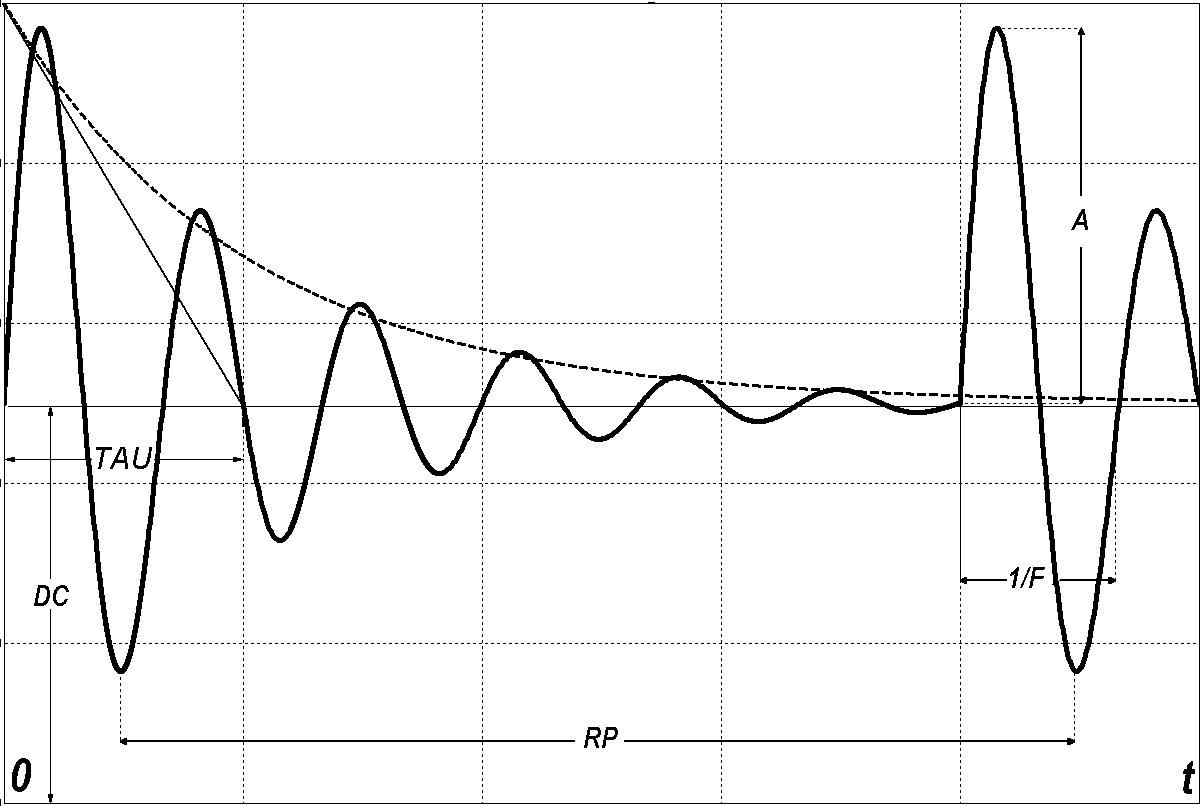

Рис. 3.11. Синусоидальный сигнал
Рис. 3.12. Окно задания параметров источника синусоидального напряжения
