4 Зварювальне обладнання

Для живлення зварювального автомата А-1416 використовують: випрямляч ВДМ 25-1202 в комплект до якого входять 2 баласні реостата РБС-303М У2, а також баласний реостат РБ-302 У2.

4.1 Зварювальний автомат А-1416

Автомат підвісний самохідний А-1416 (рис. 4.1) призначений для однодугового зварювання й наплавлення суцільним дротом під шаром флюсу та в середовищі захисних газів низьковуглецевих і легованих сталей на постійному струмі з незалежними від параметрів дуги швидкостями зварювання й подачі електродного дроту. Ступенева зміна швидкостей зварювання й подачі електродного дроту забезпечують бездоганну повторюваність встановлених режимів. Простота конструкції і схеми управління надають автомату високу надійність. Автомат забезпечений системою автоматичного стеження за стиком.

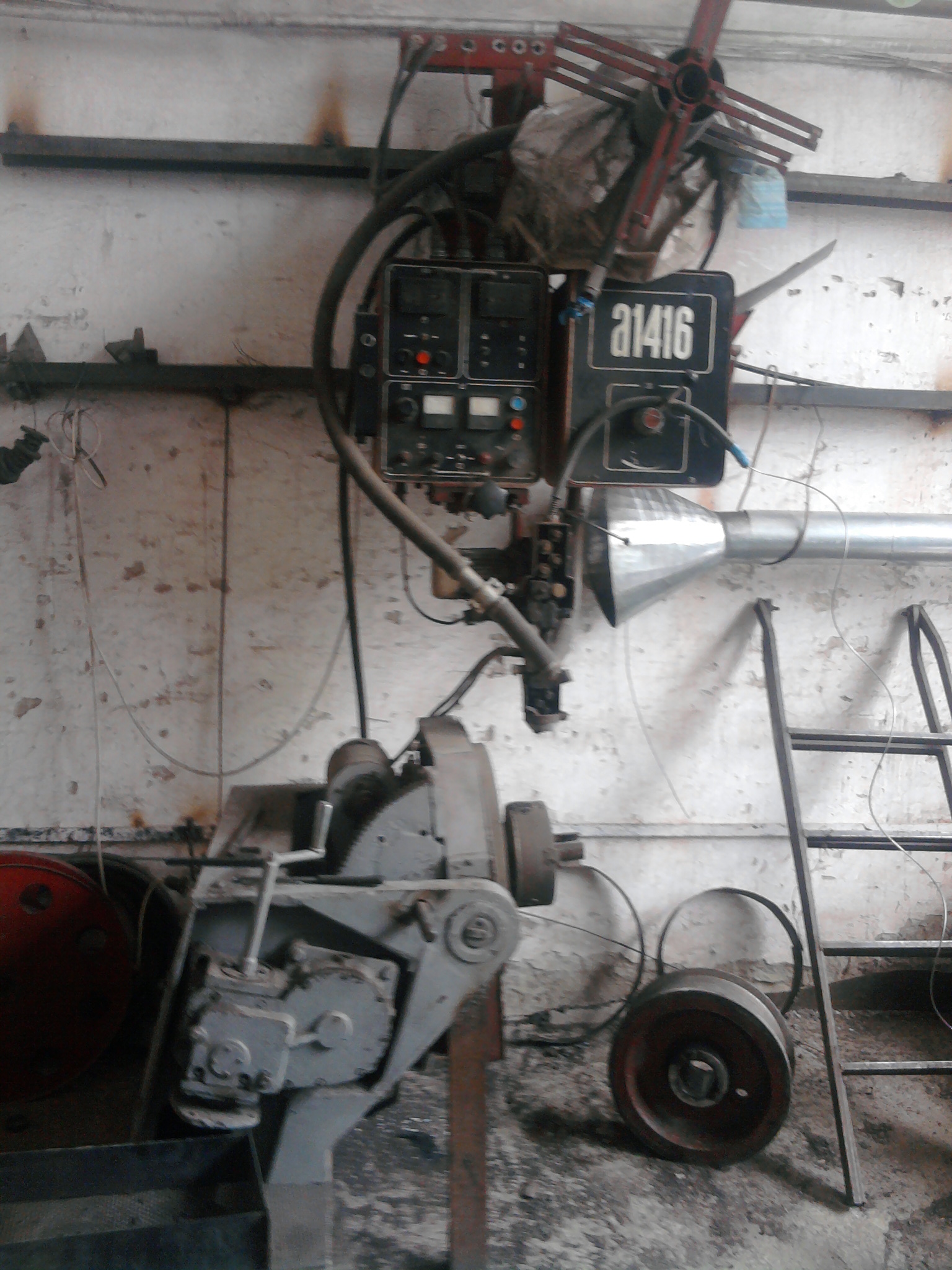

Рисунок 4.1- Вигляд самохідного підвісного автомата А-1416

Розміри і вага:

− ширина ……………………………………………………………………….860 мм;

− висота …….................................................................................................... 1860 мм;

− глибина ……………………………………………………………………… 960 мм;

− вага …………………………………………………………………………… 295 кг;

Основні характеристики:

− напруга живлячої мережі, при частоті 50 Гц, В……………………………….. 380;

− номінальний зварювальний струм, А ………………………………………….. 500;

− діаметр електродного дроту, мм ……………………………………………. 1,2-2,0;

− межі регулювання швидкості подачі електродного дроту, м \ г ………….. 47-509

− межі регулювання швидкості зварки, м \ г ………………………………… 12-120;

− кут нахилу струмопідводу щодо вертикальної осі, град……………………….. 25;

4.2 Зварювальний багатопостовий випрямляч ВДМ-25-1202

Випрямляч зварювальний багатопостовий ВДМ-25-1202 (рис.2) призначений:

- для автоматичного і механізованого (напівавтоматичного) зварювання в середовищі захисних газів і сумішах газів;

- для автоматичного і механізованого зварювання під шаром флюсу;

- для комплектації постів ручного дугового зварювання, різання;

- наплавлення штучними електродами на постійному струмі;

- для повітряно- дугової сторожки і різання;

- для живлення термічних печей.

Випрямляч має керовану шестифазну схему випрямлення із зрівняльним реактором, завдяки якій джерело має низький коефіцієнт пульсації зварювального струму і високу точність стабілізації заданої напруги, спільно з потужним згладжуючим дроселем він забезпечуює відмінні динамічні характеристики.

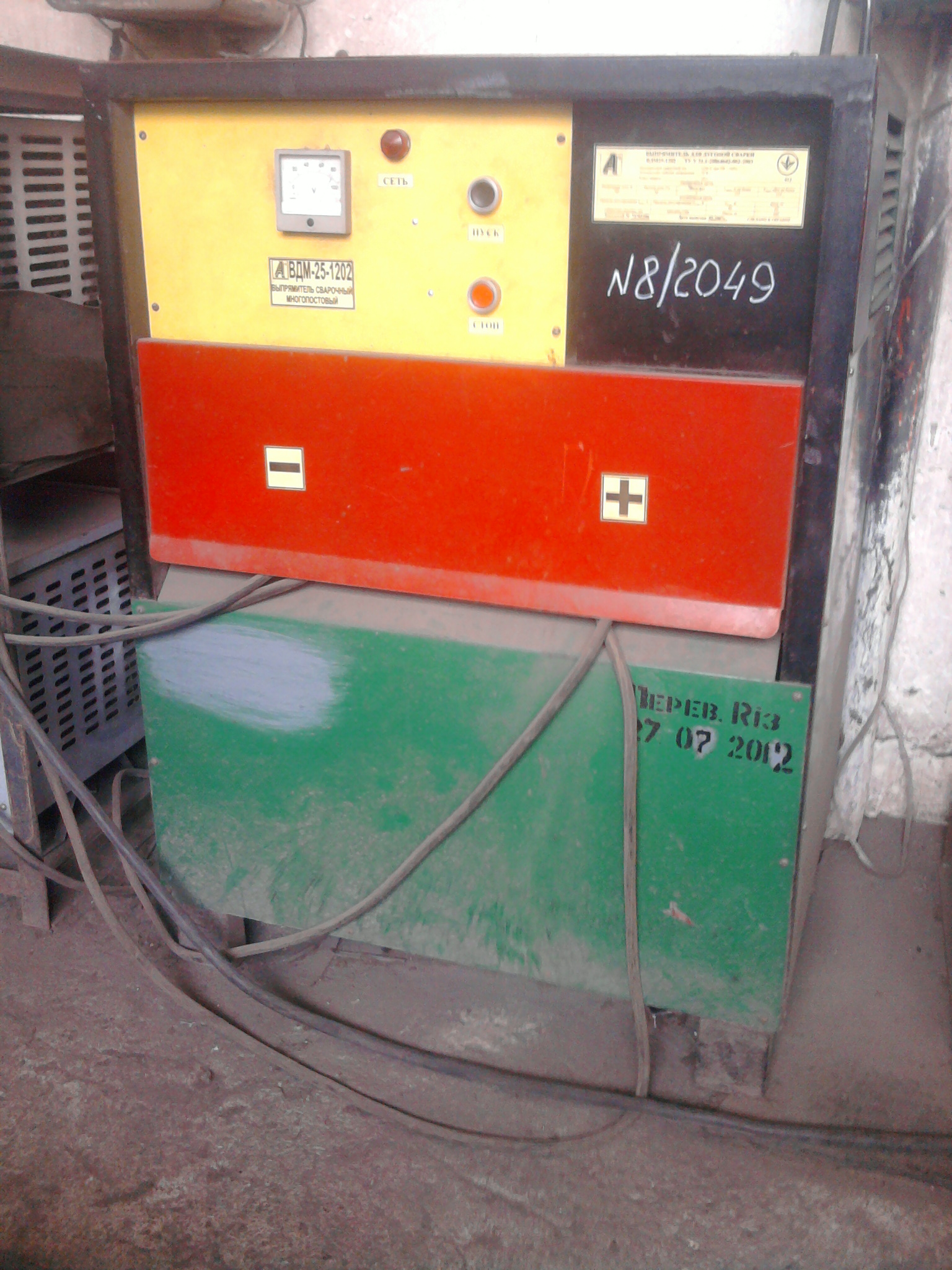

Рисунок 4.2- Вигляд випрямляча ВДМ 25-1202

Розміри і вага: ширина…………………………………………………………………………. 1200 мм висота…………………………………………………………………………… 920 мм глибина………………………………………………………………………….. 680 мм вага………………………………………………………………………………. 450 кг Основні характеристики: номінальний зварювальний струм, А ( при ПВ=100%),…………………………. 250 межі регулювання зварювального струму, А…………………………………….. 175

напруга холостого ходу, В……………………………………………………………80 споживана потужність, не більше, кВа…………………………………………….115 кількість постів……………………………………………………………………….. 8

4.3 Баластний реостат РБС-303М У2

Реостат баластний РБС-303М У2 для дугового зварювання (рис. 4.3), призначений для регулювання струму при зварюванні та наплавленні металів плавким електродом живиться від багатопостових зварювальних випрямлячів і генераторів постійного струму напругою не більше 70 В. Реостат включається послідовно у зварювальне коло.

Технічні характеристики реостата баластового РБС-303М У2:

− межі регулювання зварювального струму, А……………………………..… 10-330

− номінальний зварювальний струм, А………………………………………….... 315

− ПН,%.......................................................................................................................... 60

− габаритні розміри, мм…………………………………………………. 580х375х500

− маса, кг…………………………………………………………………................... 19

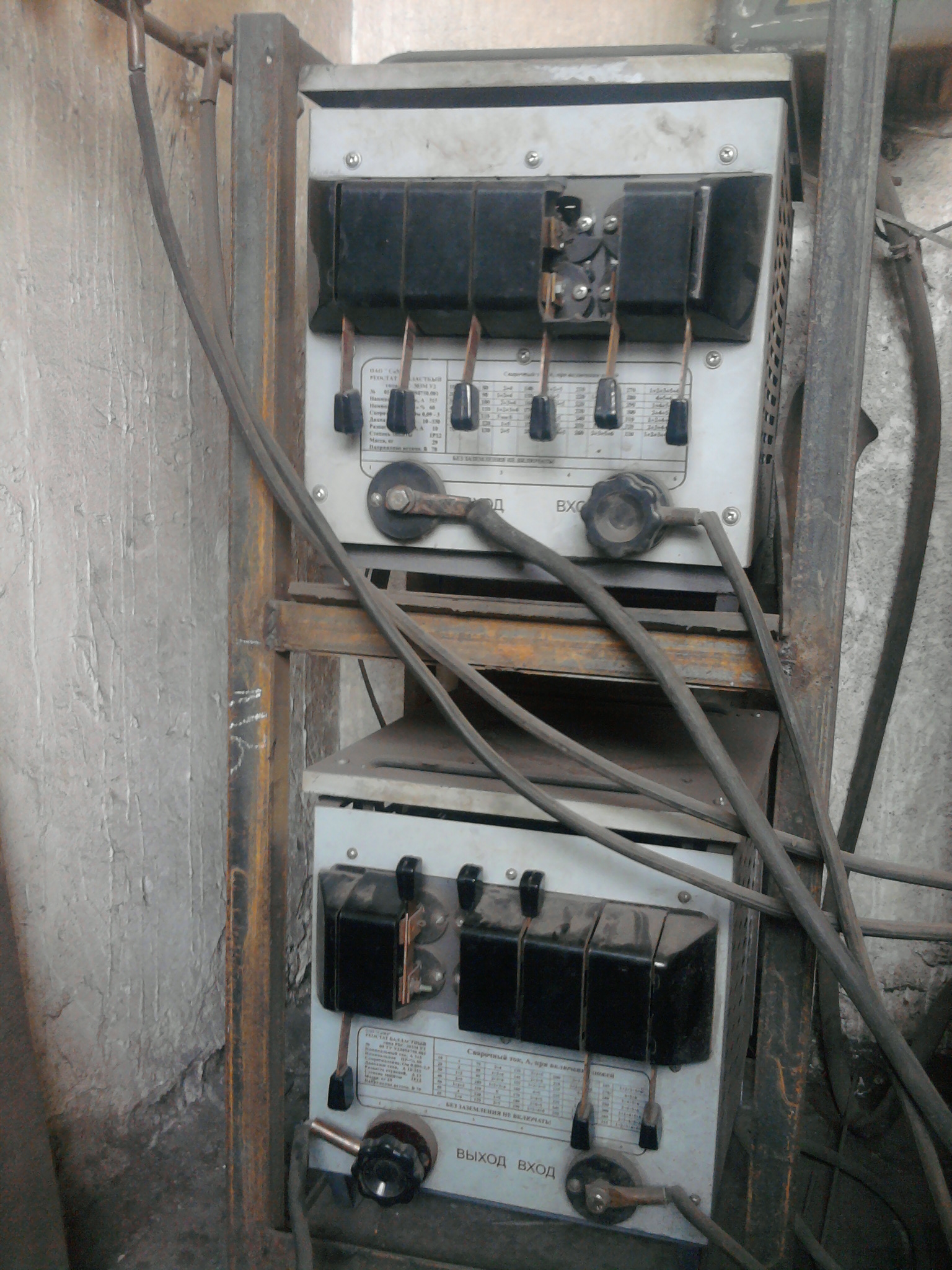

Рисунок 4.3- Вигляд реостата баластного РБС-303М У2

4.4 Баластний реостат РБ-302 У2

Реостат баластний РБ-302 У2 (рис. 4.4) призначений для регулювання струму при ручному дуговому зварюванні, наплавленні металів плавким електродом має живлення від багатопостових зварювальних випрямлячів і генераторів постійного струму напругою не більше 70 В. Реостат включається послідовно в зварювальне коло.

Реостат відповідає вимогам ТУ 16-739.334-82 і застосовується для роботи в закритих приміщеннях або на відкритому повітрі під навісом, що захищає від впливу атмосферних опадів і сонячної радіації, на висоті над рівнем моря до 1000м. Реостат призначений для роботи в умовах помірного клімату при температурі навколишнього повітря від 40 до - 45 °С.

Технічні характеристики реостата баластового РБС-303М У2:

− номінальний струм, А …………………………………………………………… 315

− опір, Ом:

− найменший, не більше…………………………………………………………. 0.095

− найбільший, не менше……………………………………………………………… 5

− межі регулювання зварювального струму, А:

− нижній, не більше…………………………………………………………………… 6

− верхній, не менше………………………………………………………………… 315

− різниця струмів між сусіднім ступенем регулювання, А:

− не більше…………………………………………………………………………….. 6

− відносна номінальна відносна тривалість навантаження ПН,% ……………… 60

− тривалість циклу, хв………………………………………………………………. 5

− маса, кг…………………………………………………………………................... 16

Будову та принцип роботи

Реостат є опорним і складається з семи ступенів, які можуть включатися за допомогою контактних ножів і вимикачів, розташованих на передній стінці реостата. Перемикання ступенів струму на 20,40,80 а здійснюється контактними ножами, а щаблі струму на 6; 10 - вимикачами. Орієнтовне значення струму на кожному ступені при падінні напруги на реостаті, рівно 30 В.

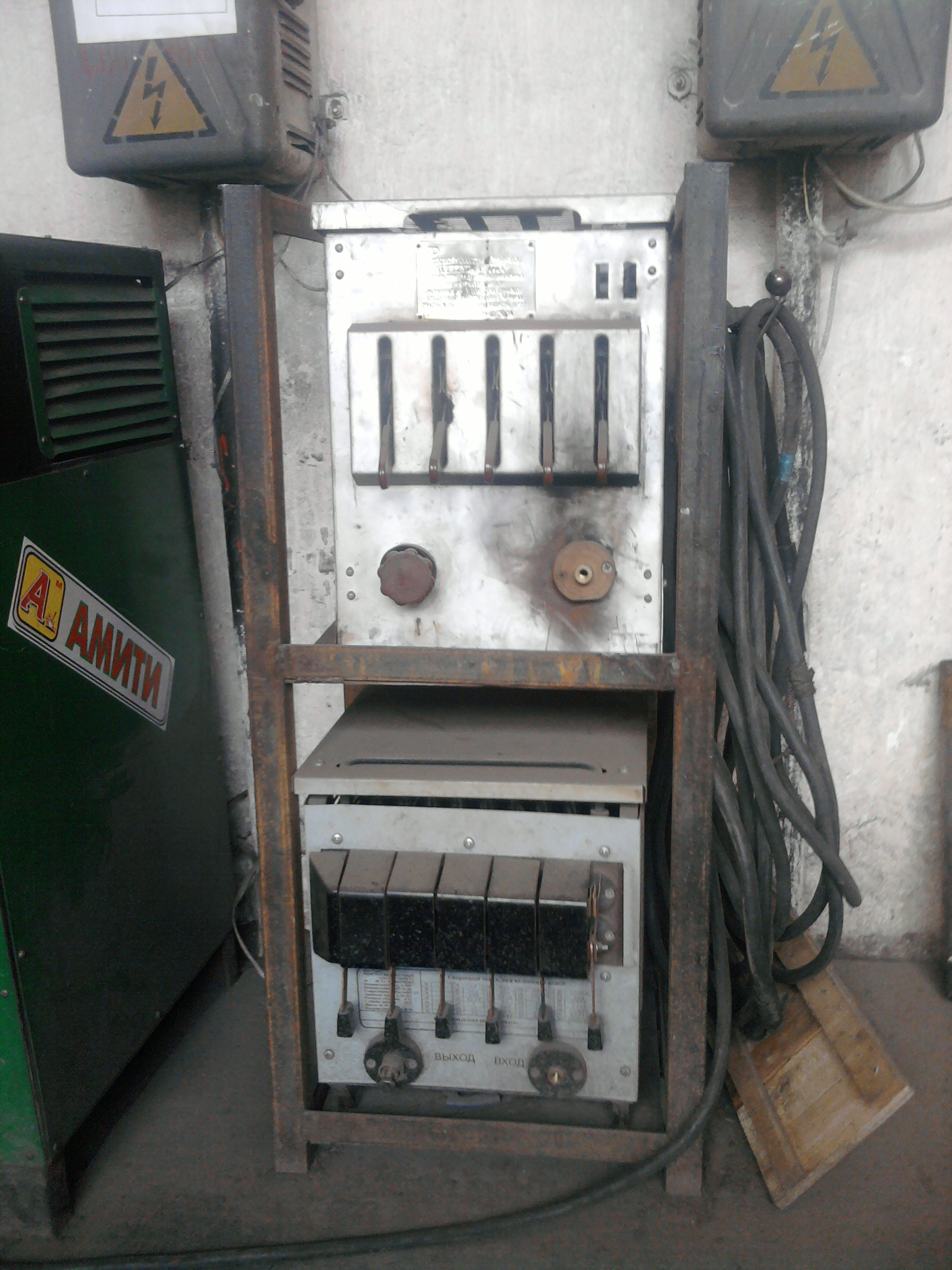

Рисунок 4.4- Вигляд реостата баластного РБ-302 У2

Для напівавтоматичного зварювання використовують таке обладнання: зварювальний випрямляч: ВДГ-301, балон з СО2 і зварювальний напівавтомат А - 547У

4.5 Зварювальний випрямляч ВДГ-301

Зварювальний випрямляч ВДГ-301: є понижуючий трифазний трансформатор з рухомою обмоткою, блоку вентилів і пристрою, що регулює зварювальний струм.

Зварювальний випрямляч типу ВДГ – 301(рис. 4.5) призначений для живлення дуги при напівавтоматичному зварюванні плавкими електродами в середовищі вуглекислого або інертного газу. Трансформатор випрямляча має два діапазони регулювання зварювального струму: малих струмів - при включенні обмоток трансформатора зіркою і великих струмів - при включенні трикутників( табл. 4.1).

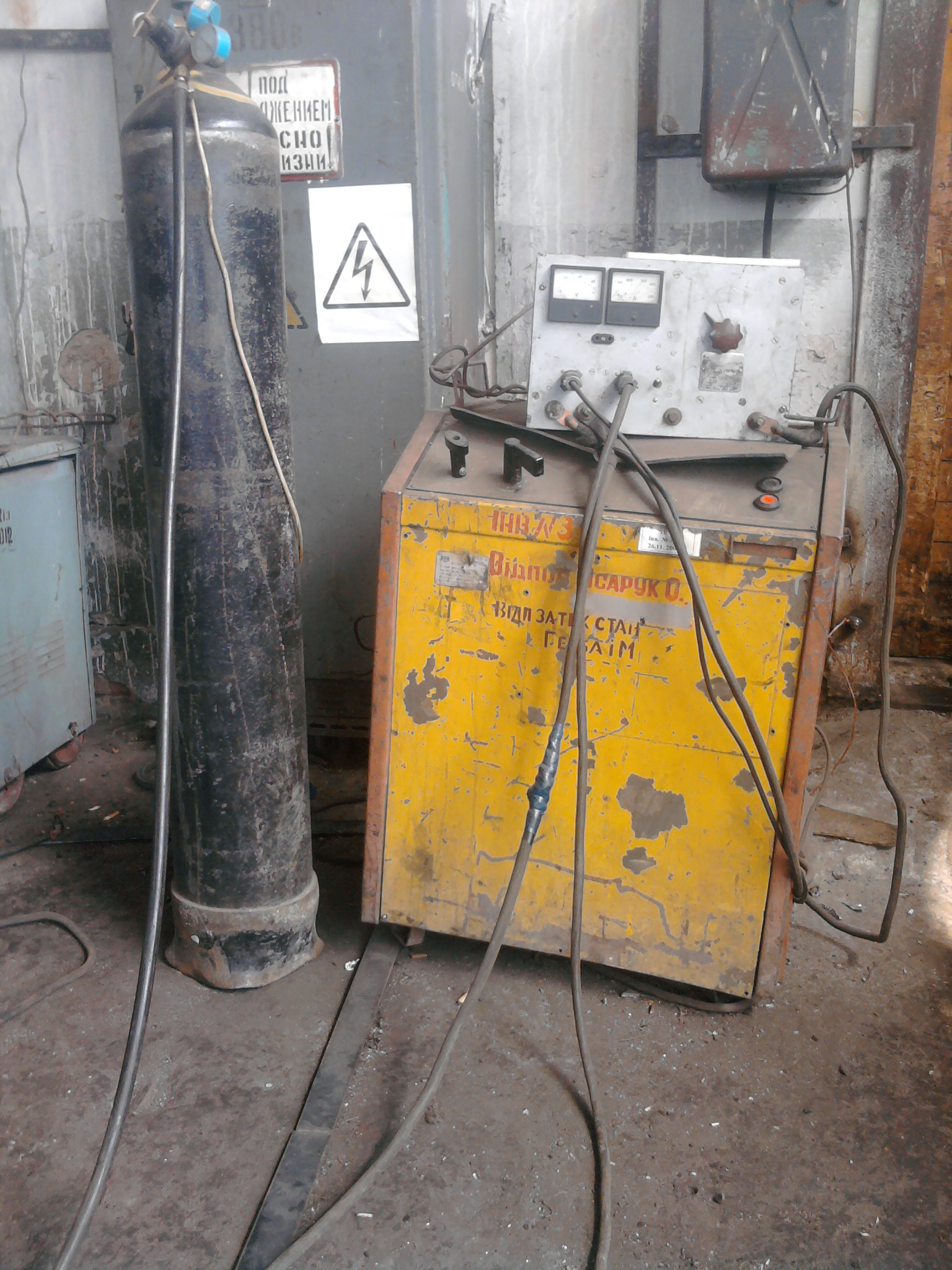

Рисунок 4.5- Зварювальний випрямляч типу ВДГ – 301

Технічні характеристики випрямляча типу ВДГ – 301табл. 4.1.

Номінальний зварювальний струм при ПР = 60%, А

300

Межі регулювання струму, А

40-300

Напруга, В  номінальне робоче  живлення мережі

30  380

Споживана потужність, кВ * А

15

Розміри, мм  висота  ширина  глибина

960  775  700

Маса, кг

210

Виробник

СЕМЗ

4.6 Напівавтомат А - 547У

Напівавтомат А - 547У для зварювання в захисному газі (рис. 4.6) складається: з пульта управління, пальника, шланга для подачі дроту, валізи з механізмом з подаючим пристроєм, котушки для дроту, зварювального дроту, кнопки «Пуск» для подачі напруги від джерела харчування для дуги до двигуна напівавтомата.  Автоматична подача дроту з котушки здійснюється подаючим механізмом, що складається з електродвигуна змінного або постійного струму, коробки швидкостей ведучого і притискного ролика. Дріт подається роликами з постійною заданою швидкістю через внутрішній канал гнучкого шланга, утримувач і наконечник. Подача дроту плавно регулюється зміною швидкості електродвигуна постійного струму і зміною подавальних роликів.

Однією з основних частин напівавтомата є шланг, що складається з дротової спіралі з обмоткою з гумовою оболонкою, по внутрішньому каналі якої проходить електродний дріт.

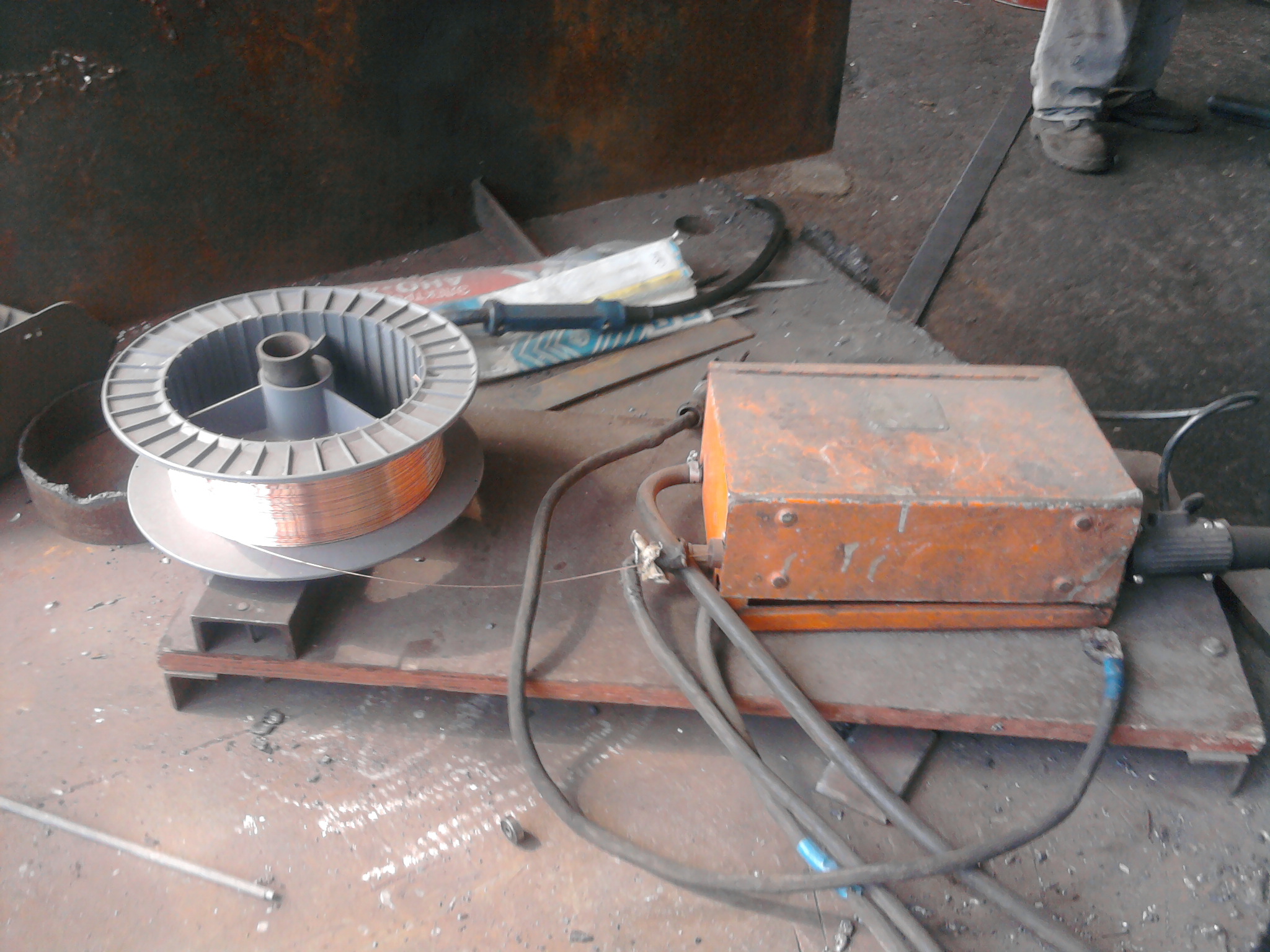

Рисунок 4.6- Зварювальний напівавтомат

Таблиця 4.2 - Характеристика балону для стиснутого газу.

Газ

Граничний роб. тиск

при 200С, кг с/мм2

Колір балона

Колір надпису

Вуглекислота

125

Чорний

Жовтий

Для газового зварювання використовують таке обладнання: балон з горючим газом (табл. 4.3, табл. 4.4) , гумові шланги,пальник,редуктор.

Таблиця 4.3 - Характеристика горючих газів при 760 мм рт. ст.

Продукт

Густина кг/м3

Теплота згорання тис. ккал/м3

Темпер.

полум’я,

0С

Співвід. між киснем і газом для норм. полум’я

Межі вибух. в суміші, %

з повіт-рям

з киснем

Ацетилен

1,17

13

3200

1,15

0,2-80,7

2,3-93

Пропан-бутан

1,87

4,6-6

2000

1,75

2,2-9,5

10-73-6

Таблиця 4.4- Характеристика балонів для стиснутих газів.

Газ

Граничний роб. тиск

при 200С, кг с/мм2

Колір балона

Колір надпису

Ацетилен

19

Білий

Червоний

Пропан-бутан

17 (при +500С)

Червоний

Білий
