Г.5 Розрахунок октавних рівнів звукового тиску шуму, що пройшов крізь огороджувальні конструкції

Г.5.1 Октавні рівні звукового тиску L, дБ, шуму, який пройшов крізь огороджувальну конструкцію (стіну, перекриття, вікно або відкритий проріз), визначають в розрахункових точках за величинами октавних рівнів звукової потужності , дБ, шуму, що пройшов крізь огородження, які в свою чергу визначають згідно з формулою

, (Г.27)

де - октавні рівні звукового тиску, дБ, на відстані 2 м від центра огороджувальної конструкції з того її боку, на який падає звук; визначаються згідно з Г.1 - Г.4 при заміні у відповідних формулах величини L на величину ;

- площа огороджувальної конструкції , крізь яку проникає шум, м²;

- поправка, яка враховує характер звукового поля перед огородженням, на яке падає звук: при падінні звуку із атмосфери (з прилеглої території) ; при падінні звуку із приміщення з джерелом (джерелами) шуму дБ;

R - ізоляція повітряного шуму, дБ, огороджувальною конструкцією, крізь яку проникає шум, визначається згідно з додатком Е (для відкритого прорізу в огородженні R = 0).

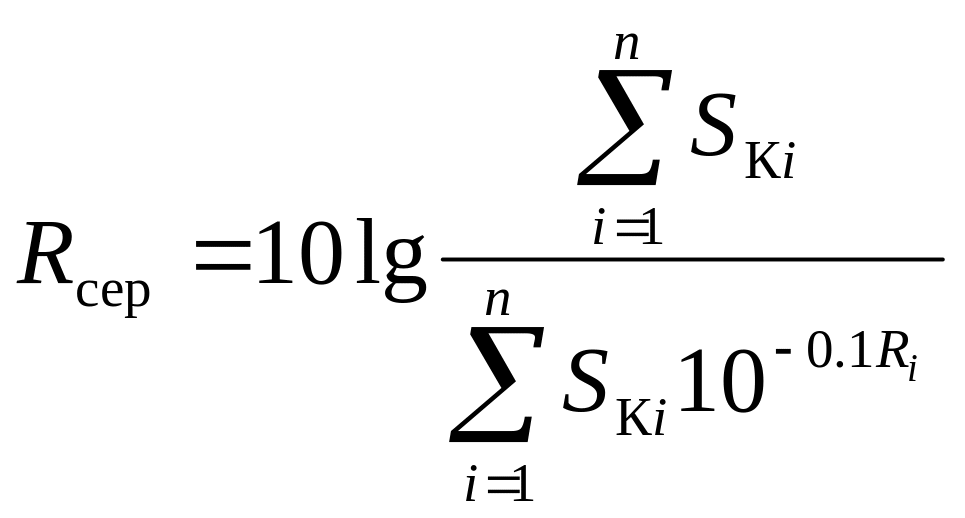

Якщо огороджувальна конструкція складається із кількох n елементів з різною звукоізоляцією (наприклад, стіна з вікном, дверима тощо), то визначають усереднену звукоізоляцію _, дБ, такого складового огородження згідно з формулою

_, (Г.28)

де – площа і-го елемента даної огороджувальної конструкції, м²;

– ізоляція повітряного шуму і-им елементом огороджувальної конструкції, дБ.

Якщо огороджувальна конструкція складається із двох елементів з різною звукоізоляцією, то при величину визначають згідно з формулою

, (Г.29)

де і – ізоляція повітряного шуму окремими елементами, дБ;

і – відповідні площі окремих елементів складового огородження, м².

Примітка. При проникненні шуму через складове огородження з різною звукоізоляцією його елементів, величину R у формулі (Г.27) треба замінити на .

Г.5.2 Октавні рівні звукового тиску L, дБ, в розрахункових точках приміщення, в яке шум проникає крізь огороджувальну конструкцію (внутрішню або зовнішню), визначають:

- для пропорційних приміщень – згідно з формулою (Г.1);

- для непропорційних приміщень (коли джерелом шуму є огороджувальна конструкція, яка становить невелику частину поздовжньої стіни або перекриття) – згідно з формулою (Г.13);

- для непропорційних приміщень (коли джерелом шуму в плоскому приміщенні є все перекриття, або у видовженому приміщенні вся поздовжня стіна чи все перекриття) – згідно з формулою (Г.1);

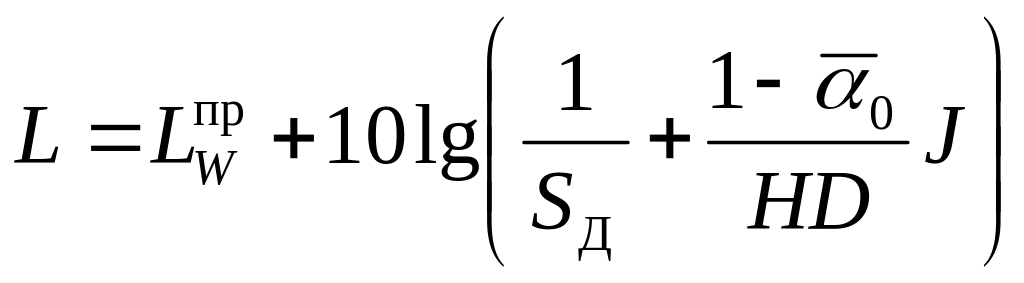

- для непропорційних приміщень у випадку, коли джерелом шуму в плоскому приміщенні є вся стіна – згідно з формулою

, (Г.30)

де - те саме, що у формулі (Г.27);

, Н, J - те саме, що у формулі (Г.13);

D - довжина стіни, м.

При розрахунках рівнів звукового тиску L в приміщенні, в яке шум проникає крізь огородження, у формулах(Г.1) і (Г.13) треба величину замінити на величину , визначену згідно з формулою (Г.27), величину параметра Ф прийняти рівним одиниці, а площу S замінити на – площу уявної поверхні, м², у вигляді паралелепіпеда із заокругленими кутами, яка спирається на огородження, через яке проникає шум, і проходить через розрахункову точку (див. рис. Г.1 в).

Площа визначається згідно з формулою

, (Г.31)

де , - розміри огородження, через яке проникає шум, м;

- відстань від найближчої точки огородження до розрахункової точки, м.

Відстань для даного випадку, використовується також і при обчисленні параметра q згідно з формулою (Г.15).

Примітка. У випадку, коли в приміщення шум проникає через кілька огороджень (наприклад, із сусіднього приміщення і із атмосфери), то в розрахунковій точці приміщення визначають сумарні октавні рівні звукового тиску згідно з формулою (Г.19).

Г.5.3 Октавні рівні звукового тиску L, дБ, в розрахункових точках пропорційних приміщень, в які шум проникає крізь огороджувальну конструкцію, допускається визначати в зоні відбитого звуку:

- при проникненні шуму із сусіднього приміщення з джерелом (джерелами) шуму згідно з формулою

, (Г.32)

- при проникненні шуму із прилеглої території згідно з формулою

, (Г.33)

де , R, - те саме, що у формулі (Г.27);

- акустична постійна приміщення, м², в яке проникає шум, визначається згідно з Г.2.

Якщо при розрахунках згідно з формулою (Г.33) необхідно враховувати декілька зовнішніх джерел шуму, то в точці, розташованій на відстані 2 м від центра огородження, визначають сумарні октавні рівні звукового тиску , дБ, від усіх прийнятих до розрахунку джерел шуму згідно з формулою (Г.19), замінюючи в ній на .

Г.5.4 Октавні рівні звукового тиску L, дБ, в розрахункових точках на прилеглій території, куди шум проникає із приміщення крізь огороджувальну конструкцію або її елемент, визначають згідно з Г.4 при заміні у відповідних формулах величини на величину , визначену згідно з формулою (Г.27).
