2.5. Переміщення елементів структури у полі “Главной формы”

Для покращення зовнішнього виду візуалізації програмної структури ОМ у програмі існує можливість (за бажанням користувача) довільного переміщення елементів структури по полю форми.

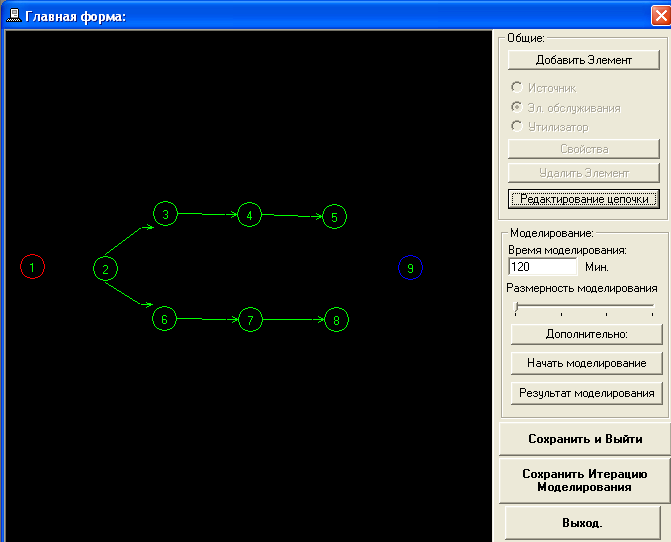

Рис. 2.5. Вид програмної структури ОМ

Щоб перемістити елемент структури будь-якого типу необхідно встановити курсор до поля (кола) цього елемента та натиснути праву клавішу миші. Після цього обраний елемент виділяється потовщеним контуром. Далі, курсор встановлюється на потрібну точку поля і за допомогою натискання лівої клавіші миші елемент переноситься на обране місце.

Зауваження! На новому місці розташування елемента не повинно бути інших елементів структури.

2.6. Видалення елементів структури

Щоб видалити елемент, який внесено до структури, необхідно виділити його як у попередньому випадку, а після цього натиснути кнопку “Удалить Элемент” на “Главной форме”.

Зауваження! Усі створені до цього ланцюжки, до яких входив видалений елемент будуть також видалені.

2.7. Вихід з програми

Вихід за допомогою клавіші “Сохранить и выйти”

Такий спосіб виходу дозволяє зберегти створену ПС ОМ та значення характеристик його елементів до наступного сеансу роботи.

Вихід за допомогою клавіші “Выйти”

Завершує роботу програми і знищує усі введені у даному сеансі роботи користувача дані.

Протокол виконання даної лабораторної роботи має містити:

• ілюстрацію головної панелі програми зі створеною програмною структурою ОМ (аналогічно рис. 2.5);

• пояснення щодо призначення типових елементів, які було використано для побудови програмної структури ОМ;

• три ілюстрації вікон режиму “Редактирование цепочки” з поясненням формування кожного технологічного маршруту (аналогічно рис. 2.3).
