Основные технические характеристики водогрейных котлов мощностью 58 и 116 мВт
Величина |
КВ-ГМ-50 |
КВ-ГМ-100 |
||
Газ |
Мазут |
Газ |
Мазут |
|
Мощность, МВт |
58 |
116 |
||
Рабочее давление, МПа |
1,0-2,45 |
|||
Температура воды в пиковом режиме на входе в пиковом режиме на выходе в основном режиме на входе в основном режиме на выходе |
110 150 70 150 |
|||
Расход воды, т/ч в пиковом режиме в основном режиме |
1230 618 |
2460 1235 |
||
Температура уходящих газов в пиковом режиме в основном режиме |
142 140 |
180 180 |
144 138 |
180 180 |
К.п.д. (брутто), % в пиковом режиме в основном режиме |
92,5 92,6 |
91,1 91,1 |
92,5 92,7 |
91,3 91,3 |
Гидравлическое сопротивление котла, МПа: в пиковом режиме в основном режиме |
0,074 0,13 |
0,077 0,162 |
||
Сопротивление тракта продуктов сгорания, Па |
1200 |
|||
Сопротивление короба с горелкой, Па |
2400 |
3100 |
На рис. 7-21 показан малогабаритный водогрейный котел мощностью 58 МВт с циклонными предтопками для сжигания газа и мазута. Топочная камера котла полностью экранирована, и в ней расположены ширмовые поверхности, образующие общий монтажный блок. Ширмовые поверхности выполнены из труб диаметром 28x3 мм и собраны в ленты. Крепление лент производится на фронтовом экране и легко вынимается в случае необходимости при ремонте котла. Всего на котле установлено 18 лент.
Конвективная поверхность нагрева котла расположена в опускной шахте и состоит из двух пакетов. Высота каждого пакета около 1 м. Конвективный пакет выполнен в виде секции из труб диаметром 28 3 мм,
вваренных между стояками диаметром 60 3 мм. Объем, занимаемый
малогабаритным котлом, примерно в два раза меньше, чем объем котла" башенного типа.
Опыт эксплуатации и испытания, проведенные Московским отделением ЦКТИ, показали, что котел работает надежно и достаточно экономично. Так, при сжигании мазута коэффициент избытка воздуха в топке составил 1,05—1,07 при отсутствии Потери тепла от химической неполноты горения.
Комбинированные пароводогрейные котлы
В котельных с водогрейными котлами, сжигающими мазут, требуется определенное количество пара для разогрева мазута, на химводоочистку и
т . д. Поэтому в котельных с водогрейными котлами приходится устанавли
вать парогенератор, что приводит к увеличению капитальных затрат и эксплуатационных расходов.
Институт Энергомонтажпроект сов- местно с Дорогобужским котельным заводом разработал на базе водогрейных котлов комбинированные пароводогpей-
ные котлы, вырабатывающие горячую воду и технологический насыщенный пар давлением от 0,7 до 2 МПа. В настоящее время на базе серийного водогрейного
котла КВ-ГМ разработан комбиниpова-
нный пароводогрейный котел, который в номинальном режиме должен обеспечивать паровую нагрузку до 40% по отпускаемому теплу. Котел должен вы-
рабатывать пар давлением около 1,4 МПа с температурой перегрева 250° С.

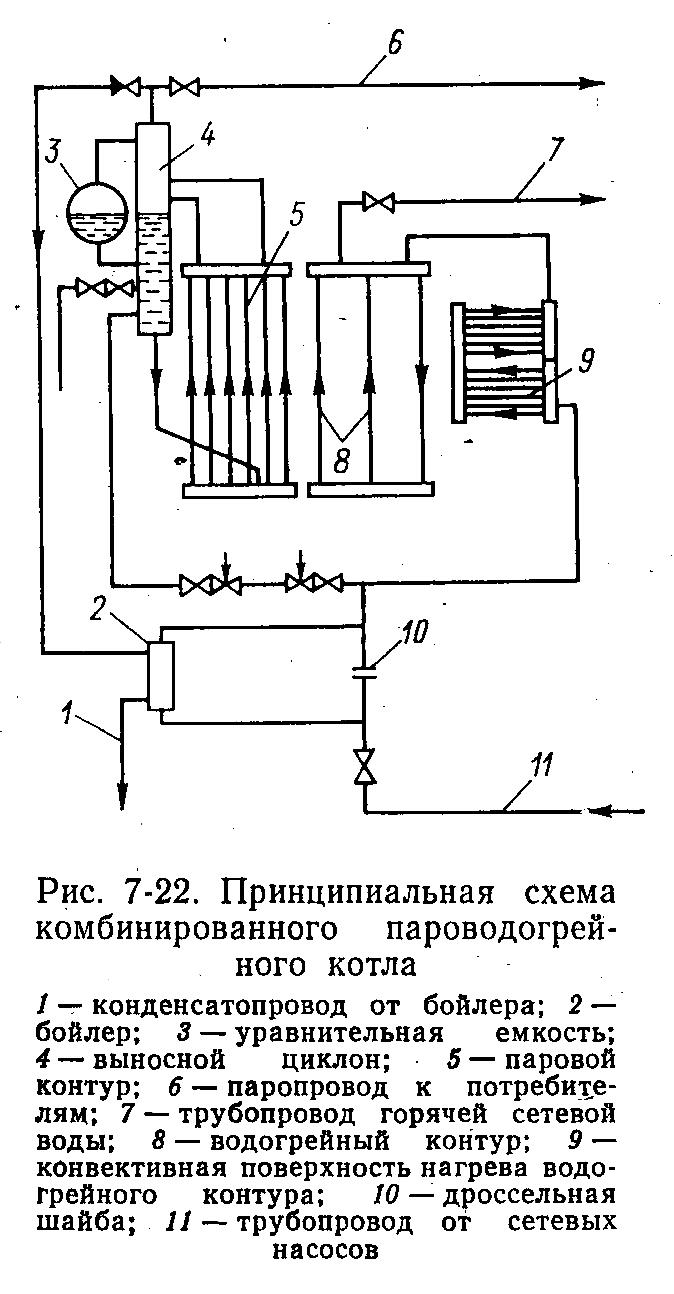

На рис.7-22 приведена принципиальная схема комбинированного пароводогрейного котла. Часть экранных поверхностей нагрева (например, боковые экраны) выделяется в паровой контур. В этом контуре устанавливаются выносные циклоны и горизонтальные уравнительные емкости. Паровой контур имеет естественную циркуляцию.
Сетевая вода частично через пароводяной бойлер направляется в паровой и водогрейный контуры. В водогрейном контуре сетевая вода последовательно нагревается в конвективной и экранных (фронтовой и задний экраны) поверхностях нагрева и направляется к потребителям. В паровом контуре сетевая вода поступает в нижнюю часть выносных циклонов, параллельно с которыми включены горизонтальные уравнительные емкости. Из выносных циклонов вода по опускным трубам поступает в нижние коллекторы боковых экранов. В подъемных трубах боковых экранов образуется пароводяная эмульсия, которая собирается в верхних коллекторах. Верхние коллекторы экранов соединены с циклонами, в которых происходит отделение от пара капелек воды. Из выносных циклонов пар поступает к потребителям или в пароводяной бойлер. Наличие бойлера позволяет использовать излишки пара (при недостаточном его расходе потребителями) на подогрев сетевой воды.
При необходимости получения пара давлением более 1 МПа для подачи воды в выносные циклоны устанавливается специальный насос, забирающий питательную воду из деаэратора питательной воды. При получении пара низкого давления (менее 1 МПа) питание парового контура производится сетевым насосом. Однако при этом качество сетевой воды должно удовлетворять требованиям, предъявляемым к питательной воде для парогенераторов.
Регулирование работы и автоматизацию комбинированных пароводогрейных котлов целесообразно осуществлять по температуре горячей воды. При таком регулировании излишний пар будет использоваться в бойлере для подогрева сетевой воды. Использование боковых экранов в качестве парового контура позволяет получить 10—15% пара от общей теплопроизводительности котла. При изменении общей тепловой нагрузки котла производительность парового контура изменяется незначительно вследствие того, что его поверхности нагрева являются радиационными.
Для увеличения количества пара, получаемого в комбинированном котле, к паровому контуру, кроме боковых экранов, дополнительно подключают фронтовой экран. Это позволяет повысить паропроизводитель-ность парового контура до 30—35% общей теплопроизводительности котла.
Для регулирования работы парового и водогрейного контуров в комбинированном котле КВ-ГМ-100 после топки установлены два параллельных газохода. В одном из них расположена конвективная поверхность нагрева водогрейного контура, а в другом - пароперегреватель и водяной экономайзер парового контура. Количество продуктов сгорания, омывающих конвективную поверхность нагрева и пароперегреватель с водяным экономайзером, регулируется чугунными шиберами, установленными за котлом.
