2. Конструкційно – технологічний етап
2.1. Створення специфікації виробу.
На основі вибраного варіанту створюємо специфікацію виробу (див. табл. 2).
Таблиця 2. – Специфікація виробу.
№ п/п |
Найменування деталей |
К-сть |
Матеріал |
Розміри, мм |
1 |
Дошка |
1 |
Дерево |
500×200×18 |
2 |
Основа |
1 |
Дерево |
500×250×18 |
3 |
Перегородка |
1 |
Дерево |
250×182×18 |
4 |
Кріплення |
2 |
Сталь 45 |
48×30×2 |
2.2. Розробка та побудова креслення деталей виробу.

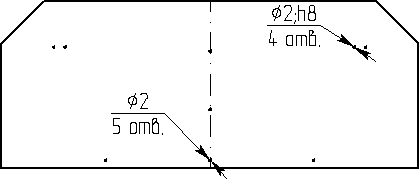

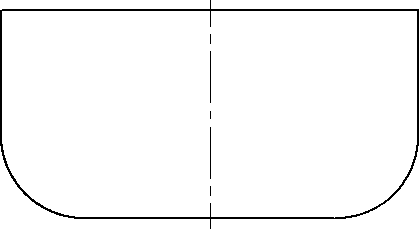

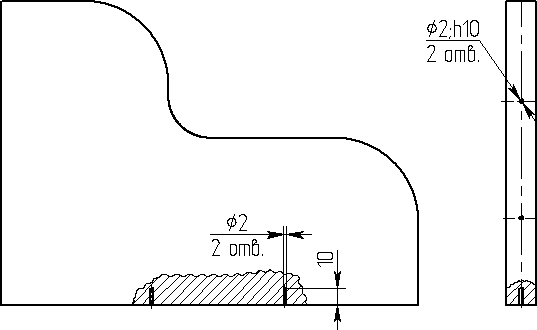

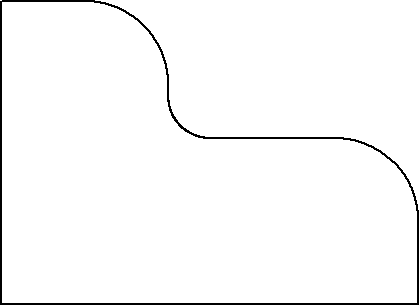

На основі вибраного варіанту настінної полички для квітів та створеної специфікації виробу, розробляємо креслення деталей виробу, які наведені в додатках.
2.3. Вибір інструментів і пристосувань.
На основі розроблених креслень деталей перераховуємо інструменти та пристосування, які необхідні нам для виготовлення виробу:
лінійка;
олівець;
кутник;
ножівка;
лобзик;
наждачний папір;
свердлильний верстат;
свердла діаметром 2, 4 та 10;
зубило;
молоток;
напильник;
клей;
саморізи;
викрутка
морилка;
лак;
пензлик.
2.4. Розробка технологічної карти на виготовлення виробу.
На основі розроблених креслень деталей та вибраних інструментів і пристосувань розробляємо технологічну карту на виготовлення виробу та заносимо її до табл. 3.
Таблиця 3. – Технологічна карта на виготовлення виробу.
№ п/п |
Послідовність виконання робіт |
Поопераційні ескізи |
Інструменти і обладнання |
1 |
Розмічаємо заготовку згідно креслення деталі “Дошка” |
|
Лінійка, кутник, олівець |
2 |
Відрізаємо деталь від заготовки та зачищаємо |
|
Ножівка, наждачний папір |
3 |
Свердлимо 5 отв. Ø2 через всю деталь і 4 отв. Ø2 на глибину 8мм |
|
Свердлильний верстат, свердло Ø2 |
4 |
Висвердлюємо 2 пази глибиною 5 мм |
|
Свердлильний верстат, свердло Ø4 |
5 |
Розмічаємо заготовку згідно креслення деталі “Основа” |
|
Лінійка, кутник, олівець |
6 |
Відрізаємо деталь від заготовки та зачищаємо |
|
Ножівка, лобзик, наждачний папір |
7 |
Свердлимо 2 отв. Ø2 через всю деталь і 3 отв. Ø2 на глибину 10мм |
|
Свердлильний верстат, свердло Ø2 |
8 |
Розмічаємо заготовку згідно креслення деталі “Перегородка” |
|
Лінійка, кутник, олівець |
9 |
Відрізаємо деталь від заготовки та зачищаємо |
|
Ножівка, лобзик, наждачний папір |
10 |
Свердлимо 4 отв. Ø2 на глибину 10мм |
|
Свердлильний верстат, свердло Ø2 |
11 |
Розмічаємо заготовку згідно креслення деталі “Кріплення” |
|
Лінійка, кутник, олівець |
12 |
Відрізаємо деталь від заготовки та притупляємо гострі кромки |
|
Молоток, зубило, напильник |
13 |
Свердлимо 2 отв. Ø4 і один Ø10 |
|
Свердлильний верстат, свердло Ø4 та Ø10 |
14 |
Висвердлюємо паз шириною 4мм |
|
Свердлильний верстат, свердло Ø4 |
15 |
Покриваємо всі деталі, окрім “Кріплення”, морилкою |
- |
Морилка, пензлик |
16 |
З’єднуємо всі деталі, окрім “Кріплення” в готовий виріб та лакуємо |
|
Саморізи, викрутка, клей, лак, пензлик |
17 |
Приєднуємо до виробу деталь “Кріплення” |
|
Саморізи, викрутка |
