3.3.2 Описание лабораторного стенда

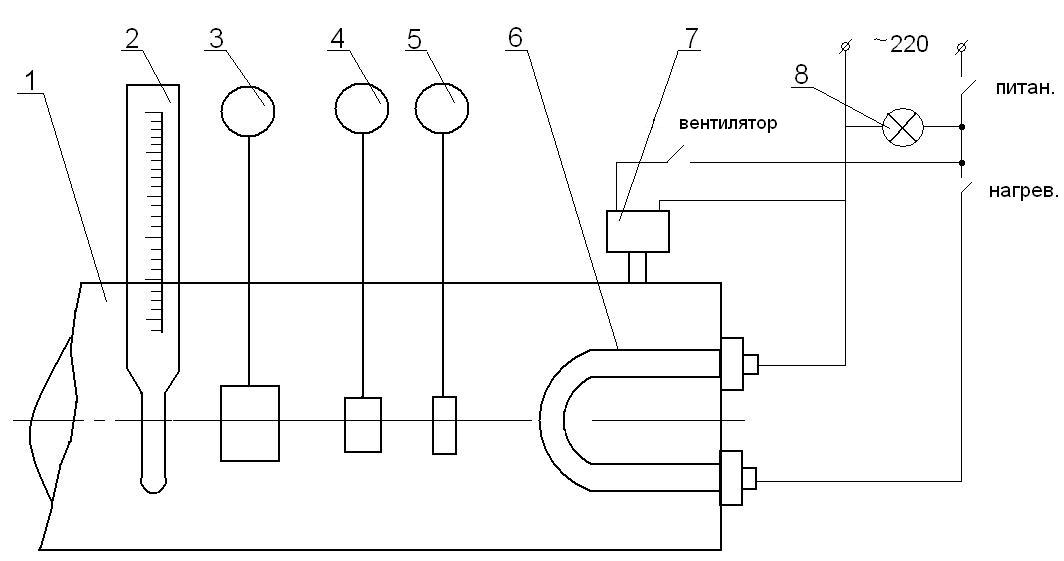

Лабораторный стенд (рисунок 3.3.2) состоит из трубы 1, внутри которой установлен электрический нагревательный элемент 6. В стенке трубы сделаны технологические отверстия, в которых установлены контрольный жидкостной термометр 2 (типа ТТ, класс точности 0,5) и проверяемые манометрические термометры: жидкостной 4 (тип VYR.C, пределы измерений 0…100 Cº, класс точности 1,5); газовый 3 (тип ТПГ — 4, 0…100 Cº, класс точности 1); конденсационный 5 (тип ТПП — СК, 0…100 Cº, класс точности 2,5). Для охлаждения используется вентилятор 7.

Рисунок 3.3.2 — Лабораторный стенд

3.3.3 Задание к выполнению работы

1) Ознакомиться с лабораторным стендом и установленными на нём приборами.

2) Проверить работоспособность газового, жидкостного и конденсационного манометрических термометров.

3.3.4 Методика выполнения работы

Проверка работоспособности манометрических термометров VYR.C, ТПГ — 4 и ТПП — СК заключается в сравнении их показаний с показаниями контрольного термометра ТТ, определении максимальной приведенной погрешности и сравнении её (и приведенной вариации) с классом точности. При расчете погрешности термометров под ''А'' (см. формулы 2.1; 2.2; 2.5) понимается температура.

3.3.5 Порядок проведения работы

1. Подайте напряжение на стенд-тумблер, ''питание'' перевести в положение ''ВКЛ''.

2. Тумблером ''НАГРЕВАТЕЛЬ'' подайте питание на ТЭН.

3. Снимите показания манометрических термометров и контрольного термометра через каждые 10 Cº, начиная с 20 Cº до 70 Cº (прямой ход).

4. Отключите электрический нагреватель от источника питания и включите вентилятор.

5. Снимите показания проверяемых и контрольного термометров в процессе охлаждения (обратный ход).

6. Полученные данные занесите в таблицу 3.3.1.

Таблица 3.3.1 - Протокол испытаний манометрических термометров

Показания контрольного термометра, Cº	Данные испытаний манометрического термометра, Cº		Погрешности прибора				Вариация, %
			абсолютная ∆, Ом		приведенная σ, %
	прямой ход	обратный ход	прямой ход	обратный ход	прямой ход	обратный ход

6. Требования к отчету

Отчет по лабораторной работе должен содержать:

1. цель работы;

2. схему манометрического термометра;

3. схему лабораторного стенда;

4. протоколы испытаний приборов;

5. выводы по работе.

3.3.7 Контрольные вопросы

1. Принцип действия манометрических термометров.

2. Классификация манометрических термометров.

3. Какие манометрические термометры имеют равномерную линейную шкалу, а какие неравномерную?

4. Как определить абсолютную, приведенную погрешность и вариацию прибора?

5. В чем заключается поверка градуировки шкалы прибора?

6. Приведите основные достоинства и недостатки манометрических термометров.

7. Приведите примеры использования манометрических термометров в системах контроля, в системах сигнализации.
