8.2 Задание на выполнение работы
1) На основе имеющихся на стенде микросхем шифраторов (Д9, Д10) и дешифраторов (Д11, Д12) собрать электронную цифровую систему, реализующую перевод десятичных чисел в двоичные и двоичных чисел в десятичные.

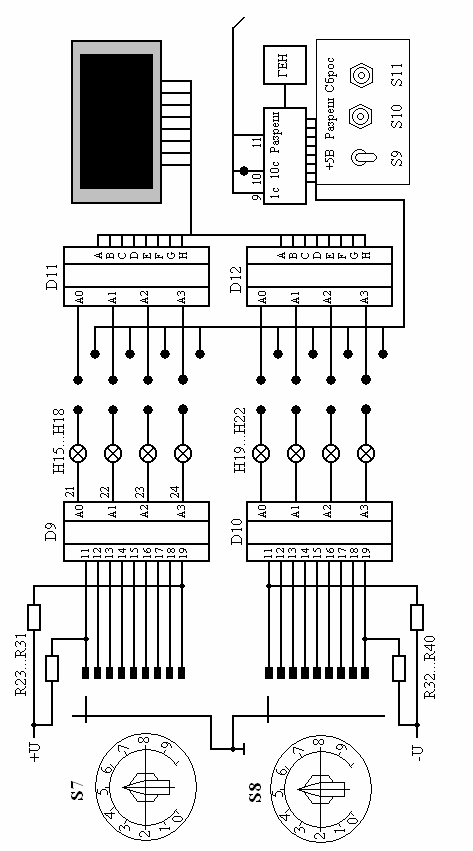

2) Переключателями S7, S8 (рисунок 8.2) на входе микросхем Д9, Д10 могут быть установлены различные десятичные числа; на выходе этих микросхем производится отображение установленного числа в двоичном коде. Составьте экспериментальную таблицу десятичных чисел и их двоичных кодов.
С помощью дешифраторов Д11, Д12 и элементов индикации осуществляется преобразование четырехзначного двоичного числа в семибитовую последовательность символов и соответствующая индикация в виде цифры. Установка различных чисел осуществляется с помощью переключателей S7, S8. Для заданных преподавателем десятичных чисел составьте таблицу их двоичных цифр в двоично-десятичном коде.
8.3 Порядок работы
1) Перед началом работы необходимо тщательно ознакомиться со схемой предстоящей работы.
2) Продумать, каким образом производить коммутацию между узлами схемы, разобраться в их назначении. После этого вычертить монтажную схему с указанием мест подключения перемычек, согласно которой будет производиться коммутация элементов.
3) Сборку схемы производить при отключенной питающей цепи. После чего обратиться к преподавателю за разрешением на проведение лабораторной работы.
4) Чтобы подать питание на дешифраторы и индикаторы, необходимо включить тумблер S9.
8.4 Требования к отчету
Отчет по данной работе должен содержать:
1)цель работы;
2)схему цифровой системы; реализующей перевод десятичных чисел в двоичные и двоичных чисел в десятичные;
3)таблицы десятичных чисел и их двоичных и двоично-десятичных кодов.
8.5 Контрольные вопросы
1) Какому десятичному числу эквивалентно двоичное число 1111?
2) Какому двоичному числу эквивалентно десятичное число 22?
3) Какому числу эквивалентно десятичное число 22 в коде 8421?
4) Какие функции выполняют шифраторы и дешифраторы?
5) Как называется устройство, осуществляющее перевод данных с машинного языка на язык десятичных чисел?
6) Из каких основных элементов состоят шифраторы и дешифраторы?
