5.2 Описание лабораторного стенда

Схема лабораторного стенда представлена на рисунке 5.4. Насосом 1 вода из бака 2 подается в напорный бак 3, снабженный водомерным стеклом 4. В напорном баке размещены датчики емкостного сигнализатора уровня 5 (ЭСУ-4), контролирующие нижний и верхний уровни. Кроме сигнализации, ЭСУ-4 управляет работой насоса 1, включая его при достижении нижнего и выключая при достижении верхнего уровня. Подача воды из напорного бака 3 в стеклянные резервуары осуществляется с помощью вентиля 6. При этом вентиль 7 должен быть закрыт.

В левом резервуаре 9 размещается микропроцессорный датчик давления 10 — СЕНСОР-ДИ-101 (пределы измерения 0 — 16 кПа, класс точности 0,5), сигнал от которого поступает в измерительный прибор с цифровой индикацией МТ-2.

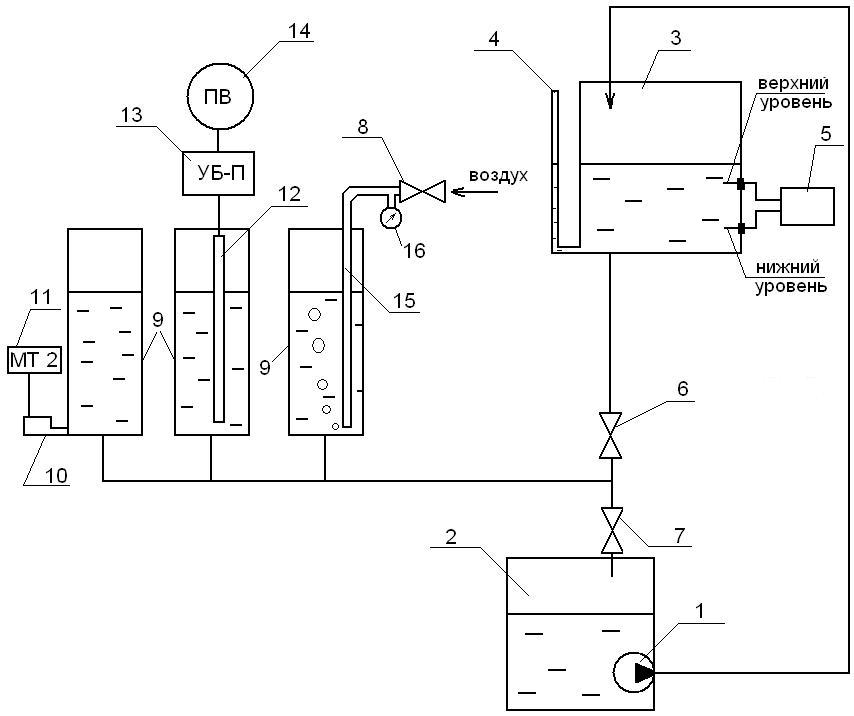

1 — насос; 2 — бак; 3 — напорный бак; 4 — водомерное стекло; 5 — емкостной сигнализатор уровня ЭСУ-4; 6, 7, 8 — вентили; 9 — стеклянные резервуары; 10 — датчик давления СЕНСОР-ДИ-101; 11 — измерительный прибор МТ-2; 12 — буек; 13 — уровнемер буйковый УБ-П; 14 — прибор контроля пневматический ППВ 1.2; 15 — трубка барботажного уровнемера; 16 — манометр.

Рисунок 5.4 — Схема лабораторного стенда

В центральном резервуаре 9 расположен датчик 12 буйкового уровнемера 13 УБ-П (пневмосиловой компенсацией измеряемого усилия), сигнал от которого поступает в прибор контроля пневматический 14 ППВ 1.2 со 100% шкалой.

Барботажный уровнемер состоит из стеклянной трубки, размещенной в правом резервуаре. Для измерения давления воздуха в трубке используется манометр 16.

5.3 Задание к выполнению работы

1. Ознакомиться с лабораторным стендом и установленными на нем приборами.

2. Проверить работоспособность гидростатических уровнемеров (буйкового, барботажного уровнемеров и уровнемера-манометра).

5.4 Методика выполнения работы

Методика проверки работоспособности уровнемеров заключается в сравнении их показаний с фактическим уровнем воды в резервуарах (определяется по мерной шкале, нанесенной на их стенки), вычислением максимальной приведенной погрешности и приведенной вариации и сравнении их с классом точности данного прибора. Испытания приборов проводятся при заполнении резервуаров водой (прямой ход) и их опорожнении (обратный ход). Результаты измерений заносятся в таблицу 5.1.

Таблица 5.1 - Протокол испытаний уровнемеров

Фактический уровень воды в резервуаре, мм	Показания прибора, мм		Погрешности прибора				Приведенная вариация, %
	прямой ход	обратный ход	абсолютная		приведенная
			прямой ход	обратный ход	прямой ход	обратный ход

5.5 Порядок выполнения работы

Тумблером на панели стенда включите насос 1 (рисунок 5.4). Скорость наполнения напорного бака 3 можно изменять с помощью вентиля 7, при этом вентиль 6 должен быть полностью открыт. Необходимая скорость наполнения бака контролируется по водомерному стеклу. Измерьте по водомерному стеклу моменты срабатывания сигнализатора, контролирующего нижний и верхний уровни воды в баке. При достижении верхнего уровня в напорном баке (о чем будет свидетельствовать отключение электродвигателя насоса) закройте вентиль 6. С помощью вентилей 6 и 7 проверьте работоспособность гидростатических уровнемеров по методике, описанной в предыдущем разделе.
