4.2 Описание лабораторного стенда
Лабораторный стенд (рисунок.4.4) для проверки работоспособности приборов, измеряющих давление, собран на базе грузопоршневого манометра МТ-60.
К гидравлической системе грузопоршневого манометра через запорные вентили подключены: образцовый пружинный манометр МО-11202 (класс точности 0,6), технический пружинный манометр МТП-160 (класс точности 1,5), преобразователь давления типа МЭД (класс точности 1, выходной сигнал 0…10 мГн). Выход манометра МЭД подключен ко входу вторичного измерительного прибора с дифференциально-трансформаторной схемой типа КСД 2-003 (класс точности 1).

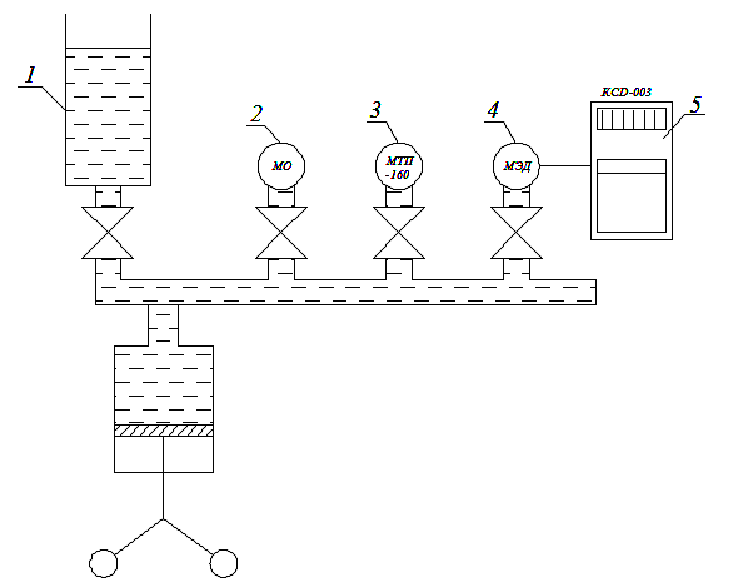

1 — грузопоршневой манометр МТ-60, 2 —образцовый манометр МО 11202, 3 —технический манометр МТП-160, 4 — преобразователь давления МЭД, 5 — вторичный прибор КСД 2-003
Рисунок 4.4 — Схема лабораторного стенда
4.3 Задание к выполнению работы
1) Ознакомиться с лабораторным стендом и установленными на нем приборами.
2) Проверить работоспособность технического манометра МТП-160 по образцовому манометру МО 11202.
3) Проверить работоспособность комплекта МЭД и КСД 2-003 по образцовому манометру МО 11202.
4.4 Методика выполнения работы
Работоспособность технического манометра МТП-160, комплекта МЭД и КСД 2-003 проверяются по образцовому манометру МО 11202.
Создавая ручным прессом давление, при котором стрелка проверяемого манометра устанавливается на нужную отметку шкалы, отсчитываем действительное значение давления в гидравлической системе по шкале контрольного прибора — МО11202. Результаты испытаний заносят в протокол (таблица 4.1).
Протокол испытаний манометра
Проверяемый прибор: тип_________
пределы измерений_________ класс точности_________
Контрольный прибор: тип_________
пределы измерений_________ класс точности_________
Таблица 4.1
Показания проверяемого манометра |
Показания контрольного прибора |
Погрешности прибора |
Приведенная вариация
% |
||||
абсолютная |
приведенная |
||||||
прямой ход |
обратный ход |
прямой ход |
обратный ход |
прямой ход |
обратный ход |
При заполнении протоколов испытаний показания проверяемых и контрольных манометров должны быть выражены в кПа.
Для каждого испытанного прибора рассчитываются абсолютные и приведенные погрешности, вариация и делается вывод о пригодности прибора к работе.
4.5 Порядок проведения работы
Перед работой необходимо заполнить ручной пресс грузопоршневого манометра маслом. Для этого откройте вентиль масляного бачка и вращайте маховик пресса против часовой стрелки до упора. После заполнения прессовой части маслом закройте вентиль масляного бачка. При проведении испытаний должны быть открыты вентили, связывающие контрольный и проверяемый манометры с гидравлической системой грузопоршневого манометра. Проверяют все оцифрованные отметки шкалы прибора при прямом и обратном ходе: сначала при нарастании давления в системе, затем, после выдержки проверяемого прибора на предельном давлении в течение 2-х минут, в обратном порядке.
В случае, если одного хода поршня ручного пресса недостаточно для создания требуемого давления, следует закрыть вентили подключенных в данный момент к гидравлической системе манометров, открыть вентиль масляного бачка, заполнить пресс маслом, вращая маховик часовой стрелки, закрыть вентиль масляного бачка и, открыв вентили контрольного и проверяемого манометров, продолжить испытания последнего.
