Лекція 9 Модернізація мд на основі багатоапаратних систем доступу.
Централізовані супутникові мережі.
Централізована система супутникових станцій управляється центральною станцією супутникового зв’язку і весь трафік абонентських станцій в даному випадку проходить через неї.
Децентралізована мережа супутникового зв’язку – це повнозв’язні мережі, в яких абонентські станції можуть зв’язуватися один з одним без проходження трафіку через центральну (управляючу) станцію.
Топологія супутникових мереж представляє собою зірку. Трафік передачі даних проходить через центральну станцію. Центральна станція виконує функцію комутації даних між будь-якими станціями, забезпечує встановлення з’єднання „точка-точка”, „точка-багатоточок” і реалізує функцію управління усіма типами наземних станцій.
-
Тип VSAT
Швидкість
Призначення
TES
16 або 32 кбіт/с
Передача мовних даних
PES
Передача -512 кбіт/с
Прийом -256 кбіт/с
Передача інтерактивних даних
HES
Передача від 2,4 кбіт/с
до 256 кбіт/с
Передача інтерактивних даних
TRES
Передача від 32 кбіт/с
до 2 Мбіт/с
Передача високошвидкісних даних
Крім того було розроблено програмне забезпечення, яке розширює можливості мережею. Розробник HNS:
1)LAN -Advantage – взаємодія з локальними мережами;
2)IP -Advantage – управління, доступ в Інтернет.
Технологія IP –Advantage
Ця технологія була розроблена для доставки Інтернет трафіка кінцевому користувачу. Відноситься до сімейства програмних і апаратних засобів Direct PC Enterprise Edition. За допомогою цього програмного продукту користувач відправляючи невеликі пакети запитів може отримати високошвидкісні потоки будь-якої інформації, включаючи відео, аудіо і швидкісні цифрові потоки даних через супутникові канали.
Існує три різновиди:
1) базовий – працює тільки на прийомі (Basic);
2) Enhansed (покращений) – двонаправлена система з запитом, яка направляється по наземним лініям;
3) IP –Advantage – двонаправлений метод з запитами на передачу, які відправляються через наземні станції.
Для перших двох різновидів технології в окремо виділеному регіоні будується центральна станція, яка має високошвидкісні канали доступу до мережі Інтернет і має високошвидкісний супутниковий канал передачі. З цієї центральної станції відбувається розсилка даних віддаленим термінальним станціям. Швидкість досягає 400 кбіт/с на одного користувача.
Третій різновид є надбудовою над системою ISDN і призначений для доставки високошвидкісного ІР-трафіку кінцевим користувачам і корпоративним мережам з швидкостями значно вищими ніж канали ISDN технології і інших наземних ліній зв’язку. Інформація з центральної станції передається через високошвидкісний канал out route, його пропускна спроможність від 2 до 24 Мбіт/с. Швидкість передачі досягає 1,5 Мбіт/с на кожну виділену супутникову станцію.
Обладнання IP –Advantage.
Обладнання, яке використовується в цій технології можливо поділити на 3 групи:
1) Обладнання віддаленої станції, яке встановлюється ззовні помешкання і до цього обладнання відносяться:
- антена;
- прийомо передаючий модуль.
2) Обладнання віддаленої станції, яке встановлюється в приміщенні:
- супутникова станція PES;
- пристрій Direct Enterprise Relay.
Вони з’єднуються між собою коаксіальним кабелем, в більшості випадків це Ethernet з’єднання і до цього обладнання підключаються маршрутизатори, мости і кінцеве обладнання.
3) Обладнання, яке встановлюється на центральній станції: Network Operation Centre (NOC) – це центральна наземна станція PES і ІР- шлюз, також супутниковий модем. Це обладнання за виключенням супутникових модемів, пов’язані між собою Ethernet (100Base-5).

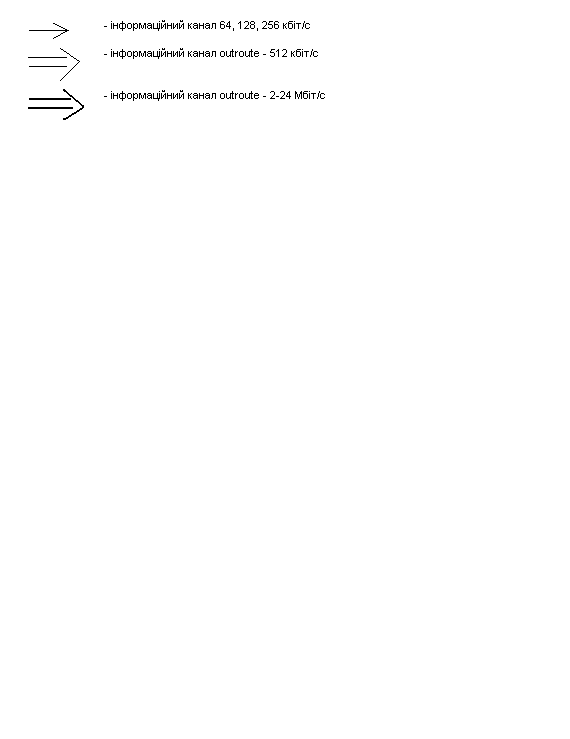

Загальна структурна схема IP –Advantage
Блок SAR – комп’ютер, він немає ні клавіатури, ні монітору, для його конфігурування необхідний зовнішній комп’ютер.
