2.8 Сумматоры
Сумматорами называются логические устройства, выполняющие операцию сложения двух чисел. В зависимости от способа обработки чисел различают последовательные и параллельные сумматоры. Последовательные сумматоры строятся на основе одноразрядной суммирующей схемы. В таких устройствах сложение двух чисел производится поразрядно последовательно во времени. Параллельные сумматоры строят, как правило, на основе композиции одноразрядных суммирующих схем, причем обработка чисел в таких устройствах производится одновременно во всех разрядах. Логическое проектирование в этом случае сводится к синтезу одноразрядных сумматоров и организации цепей переноса в соответствии с заданными требованиями на быстродействие [5].
Одноразрядные суммирующие схемы различают по числу входов. Рассмотрим синтез одноразрядных суммирующих схем на два входа аi и Bi: эти схемы часто называются полусумматорами или сумматорами по модулю 2. Выходными сигналами такого устройства являются сумма Сi и перенос Пi, который при суммировании по модулю 2 не используется. Работа полусумматора может быть задана таблицей истинности (таблица 2.6), в соответствии с которой функции выходов Сi и Пi могут быть записаны в виде:
; Пi = AiВi. (2.15)
Таблица 2.6 – Таблица истинности полусумматора
Аi |
Bi |
|
Ci |
Пi |
0 |
0 |
|
0 |
0 |
0 |
1 |
|
1 |
0 |
1 |
0 |
|
1 |
0 |
1 |
1 |
|
0 |
1 |
При построении сумматоров на ИС обычно ставится задача оптимального проектирования для удовлетворения требования максимального быстродействия и обеспечения минимального количества однотипных логических элементов. Быстродействие устройств на ИС в основном определяется задержкой логических элементов НЕ. Поэтому для получения максимального быстродействия сумматоров необходимо проектировать схему с минимальным числом последовательно соединенных элементов НЕ. Отсюда предпочтительным при построении комбинационных схем с максимальным быстродействием является функционально избыточный базис И-ИЛИ-НЕ.
Рассмотрим реализацию полусумматора на логических элементах И-ИЛИ-НЕ. Для этого представим выражение для переключательной функции в виде структурного уравнения:
Сi = ; . (2.16)
Схемное решение для этой функции с учетом цепи образования переноса показано на рисунке 2.31.
Поскольку коэффициент разветвления по выходу логического элемента И внутри интегральных схем, как правило, не превышает единицы, то при реализации переключательной функции Пi для однотипности применяется элемент И-ИЛИ-НЕ, в котором в силу использования только одного входа элементов И выполняется функция ИЛИ-НЕ. Тогда функция Пi может быть представлена структурным уравнением:
Пi = . (2.17)
Рисунок 2.31 – Полусумматор на элементах И-ИЛИ-НЕ
Одноразрядные полные суммирующие схемы (сумматоры на три входа) предназначены для образования выходных сигналов суммы Сi и переноса Пi по сигналам на входе Ai, Bi, Пi-1. Закон функционирования такого полного сумматора определяется таблицей истинности (таблица 2.7).
Таблица 2.7 – Таблица истинности полного сумматора
-
Аi
Bi
Пi-1
Ci
Пi
0
0
0
0
0
0
0
1
1
0
0
1
0
1
0
0
1
1
0
1
1
0
0
1
1
1
0
1
0
1
1
1
0
0
1
1
1
1
1
1
По этой таблице может быть составлено выражение для переключательных функций Сi и Пi в СДНФ:
; (2.18)
. (2.19)
Эти уравнения можно представить в виде структурных формул, удобных для реализации на логических элементах И-ИЛИ-НЕ. Для удовлетворения требования минимальных аппаратурных затрат используют метод минимизации схем. С этой целью преобразуют выражения так, чтобы обеспечить максимально возможное число общих членов. Структурное уравнение суммы представляется в следующем виде:
; (2.20)
Пi = . (2.21)
Схема, реализующая данные функции, представлена на рисунке 2.32. Быстродействие сумматора определяется временем задержки трех элементов НЕ.
Методы построения параллельных сумматоров на основе каскадного соединения одноразрядных полных сумматоров: различают параллельные комбинационные сумматоры с последовательным, одновременным и комбинированным переносом. Выбор типа переноса между разрядами суммирующего устройства определяется требованиями к его быстродействию.

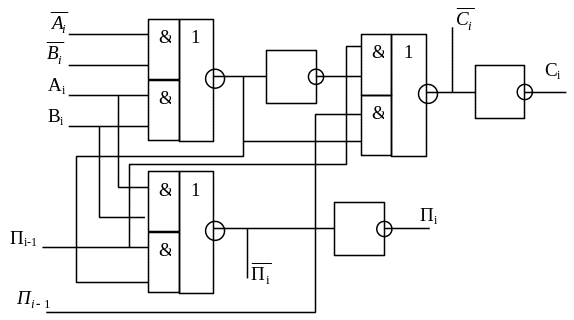

Рисунок 2.32 – Схема полного сумматора в базисе И-ИЛИ-НЕ
Сумматоры с последовательным переносом имеют сравнительно низкое быстродействие, определяемое временем суммирования при сложении двух n-разрядных чисел. На входы каждой одноразрядной схемы сумматора поступают два слагаемых и перенос из предыдущего разряда. Каждый одноразрядный сумматор вырабатывает сумму и перенос в следующий разряд. Сигнал переноса, образованный в младшем разряде, распространяется последовательно по цепям переноса к старшим разрядам. Поэтому время распространения переноса определяется суммарной задержкой этих цепей.
С целью повышения быстродействия применяют сумматоры с одновременным переносом. У них время распространения переноса не зависит от числа разрядов и определяется только временем задержки схемы переноса. В качестве недостатка сумматоров с одновременным переносом следует отметить значительный рост аппаратурных затрат при построении схем межразрядных переносов, что практически ограничивает возможность такого метода реализации сумматоров. Сложность цепей переноса определяет допустимое число разрядов в таких сумматорах.
В сумматорах с комбинированным переносом полные одноразрядные сумматоры объединяются в группы. Внутри группы, как правило, осуществляется одновременный перенос. Между группами перенос может быть как последовательный, так и одновременный. Организация переноса в комбинационных n-разрядных сумматорах с комбинированным переносом позволяет проектировать схемы, отвечающие предъявляемым требованиям к быстродействию и приемлемые в отношении аппаратурных затрат.
Вопросы для самотестирования
1 Чем характеризуются последовательные регистры (регистры сдвига)? Из чего они состоят?
2 Какие логические устройства называются преобразователями кодов? Какие основные операции входят в процедуру их синтеза?
3 Укажите основные способы построения счётчиков импульсов с коэффициентом счёта, не равным 2n.
4 Охарактеризуйте параметр «импульсная помехоустойчивость» логического элемента.
5 Что характерно для таблицы состояний дешифратора двоично-десятичного кода в единичный десятичный код?
