1.3.2. Приборы и оборудование для выполнения глазомерной съемки
Планшет (от фр. Planche – доска) – фанерная дощечка (папка, лист плотного картона) с укрепленным на ней листом миллиметровой бумаги размером примерно 20×30 см. Лист укрепляют узкими полосками скотча, наклеенными по его краям или углам.
Буссоль (фр. Boussole) – инструмент для измерения магнитного азимута направлений на местности, оборудованный устройством для визирования.
Буссоль (рис. 50) заключена в круглый корпус (1), дно которого используется для установки буссоли при работе. Буссоль имеет лимб (2), разделенный на 360 делений (по 1 градусу). В некоторых моделях буссолей лимб прикреплен к магнитной стрелке. С верхней стороны корпуса буссоли установлено защитное стекло (3).

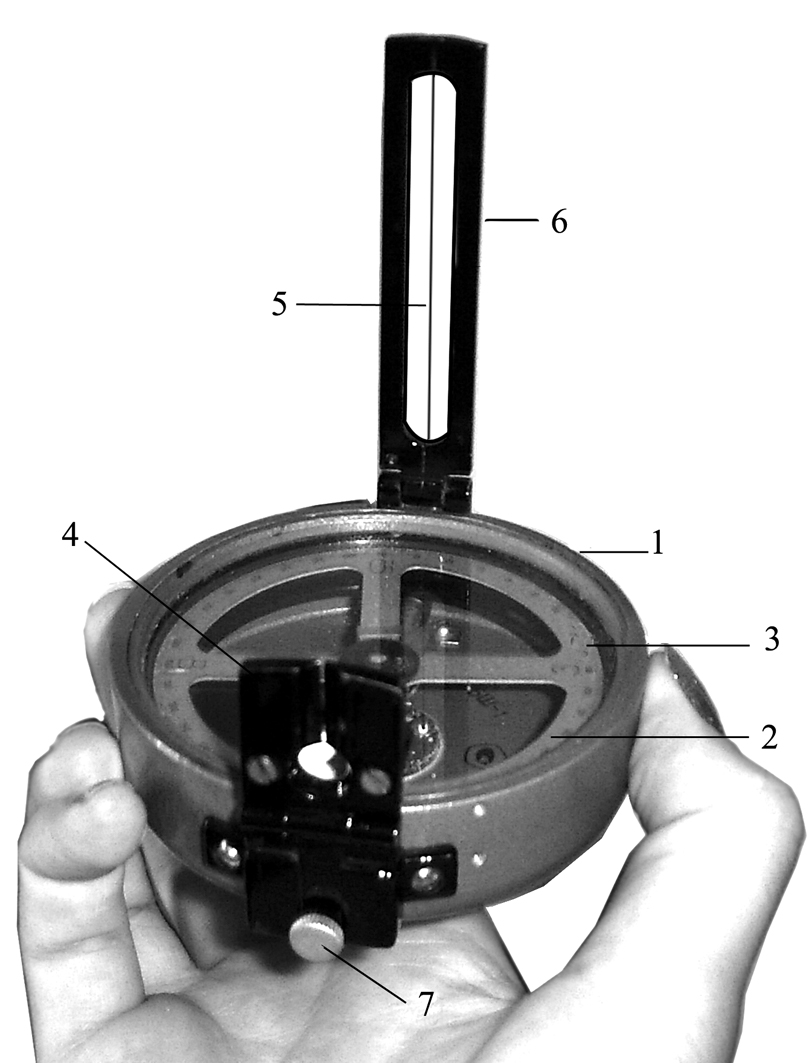

Рис. 50 Буссоль. Положение в руке и общий вид: 1 – корпус, 2 – лимб, 3 – защитное стекло, 4 – глазной диоптр, 5 – нить, 6 –предметный диоптр, 7 – арретир.
Буссоль имеет два складных диоптра: глазной (4) и предметный (6).
Вмонтированная в оправу глазного диоптра прямоугольная призма с лупой позволяет при визировании на предмет одновременно наблюдать часть лимба с делениями и цифрами и производить отсчеты азимутов. Предметный диоптр служит для визирования на выбранный объект или ориентир с помощью нити диоптра для определения азимута направления на этот объект.
При пользовании буссолью необходимо:
- раскрыть предметный и глазной диоптры;
- разарретировать (т.е. повернуть головку арретира по часовой стрелке на угол 90o, чтобы освободить лимб, прижатый к защитному стеклу корпуса буссоли, и опустить его на острие иглы шпиля);
- производят необходимые измерения.
По окончании работ обязательно поворотом арретира прижимают магнитную стрелку к защитному стеклу.
Запрещается подвергать буссоль воздействию толчков, встряхиваний и других ударных нагрузок в разарретированном состоянии, поэтому в походном положении лимб (со стрелкой, при ее наличии) буссоли прижимается к защитному стеклу арретиром. С ее помощью можно определить в точке стояния азимут направления на любой предмет.
При работе с буссолью для определения азимута направления на какой-либо предмет, с помощью диоптров производят визирование на этот предмет, дожидаются, пока лимб (или стрелка) займет стабильное положение, и аккуратно фиксируют его (ее) в этом положении, одновременно следя за тем, чтобы нить предметного диоптра не сошла с наблюдаемого объекта. Делают отсчет азимута по лимбу, используя в качестве индекса положение нижней части нити предметного диоптра, видимой в лупу оптического глазного диоптра.
Буссоли бывают штативные, устанавливаемые при измерениях на штатив; теодолитные, устанавливаемые на угломерные приборы – теодолиты; настольные (ориентир-буссоль), укладываемые на карту или план при их ориентировании, и ручные.
- Мерная лента (рулетка, размеченный через 0,1 м лотлинь)
- чертежные принадлежности (карандаш средней мягкости, ластик, линейка, циркуль-измеритель, транспортир).
- Компас, который может заменить буссоль, но в этом случае при съемке местности необходимо пользоваться визирной линейкой.
- Визирная линейка (рис. 51) имеет вид трехгранной призмы длиной 25-30 см. Боковые грани линейки содержат миллиметровые деления, а верхнее ребро используют для визирования предмета.
Рис. 51. Визирная линейка
