2.4.4. Выбор места скоростных вертикалей и горизонтов для работы с вертушкой

Для получения расхода скорость реки должна быть измерена в нескольких точках (скоростных вертикалей).

Основной способ предусматривает сокращенное число вертикалей и точек на них (скоростных вертикалей должно быть не менее не менее пяти)

Скоростные вертикали при правильном корытообразном русле, не имеющем резких переломов, намечают через равные расстояния.

При плавном увеличении глубин от берега ближайшие к берегу вертикали намечают на расстоянии, вдвое меньшем, чем расстояния между остальными вертикалями.

При обрывистых берегах и у мостовых опор крайние к берегу вертикали назначают вблизи урезов (но не ближе 0,3 м, чтобы при развороте вертушка не стукнулась о вертикальную стенку) и обязательно вне зоны береговых завихрений воды.

При наличии в русле реки резких переломов профиля на этих переломах обязательно назначают дополнительную скоростную вертикаль (ее расстояние до соседних с ней вертикалей может быть различным).

Если у берега имеется мертвое пространство, вблизи этой границы назначают дополнительную скоростную вертикаль в том месте, где уже возможно измерение скорости течения вертушкой.

На каждой скоростной вертикали скорость течения реки измеряют в одной или двух точках (табл. 28.) в зависимости от рабочей глубины вертикали, которая равна средней глубине (средней арифметической из двух промеров).

При наличии угла относа рабочую глубину рассчитывают с помощью таблицы (приложение 19)

По средней глубине вертикали (без поправки на относ троса) рассчитывают глубину погружения вертушки для измерения скоростей (для этого можно использовать таблицу, данную в приложении 18). Например, при глубине вертикали 1,8 м вертушка должна быть опущена на глубину 36 см (0,2 глубины) и 144 см (0,8 глубины).

2.4.5. Порядок работы с вертушкой

1. Собирают вертушку (в соответствии с рис. 68) и подключают ее к блоку питания (электрической батарейке) (рис. 69).

Рис. 68. Схема подсоединения вертушки к электрической батарейке

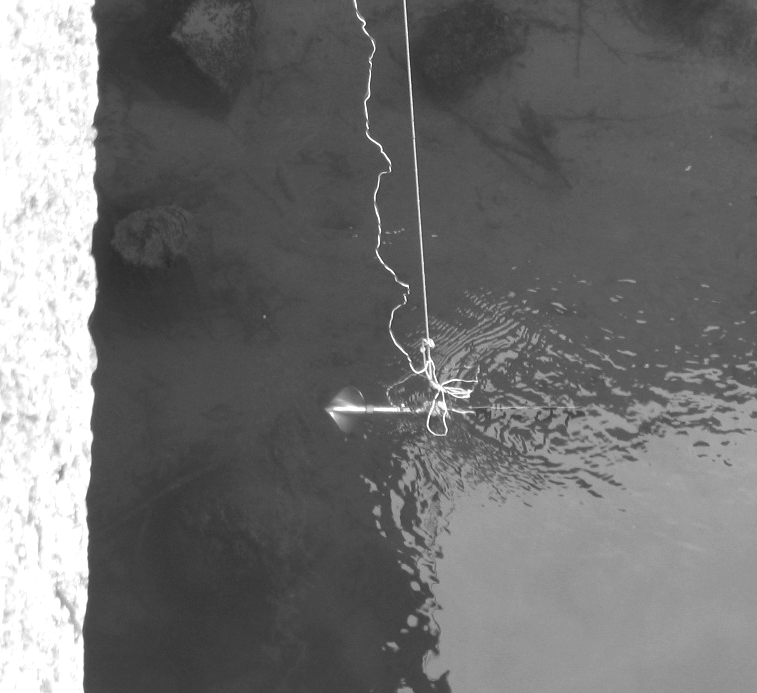

Рис. 69. Работа с вертушкой

2. Записывают указанный на ней номер.

3. Выводят вертушку на нужный горизонт.

4. Дожидаются 1 - 2 сигналов. Они свидетельствуют о том, что вертушка нормально работает.

5. По следующему сигналу включают секундомер (при быстром течении - по концу сигнала, при медленном - по началу сигнала). Этот сигнал является нулевым.

6. Следующий сигнал – 1-й. Продолжаем считать сигналы, записывая на бланк время каждого из них в секундах, начиная с первого по нарастающей (например, 20, 39, 61 и т. д.).

7. По первому четному сигналу после 100 с наблюдений выключаем секундомер. В журнал записывают номер последнего сигнала и его время (приложение 18).

8. После окончания измерения скорости течения производят вторичный отсчет уровня воды.

2.4.6. Порядок работы с поверхностными поплавками

Измерение расхода воды поверхностными поплавками возможно только в безветренную погоду.

Наиболее простым способом является измерения расхода воды поплавками по наибольшей поверхностной скорости течения. Порядок работы при этом следующий:

1. Выше и ниже основного гидрометрического створа на равных расстояниях от него разбивают два дополнительных створа. Расстояние между ними зависит от максимальной скорости течения реки: время движения поплавка должно составлять примерно 20 с (или не менее 10 с при скорости более 2 м/с).

2. Расстояние между створами измеряют стальной лентой или рулеткой в два хода («туда — обратно»).

3. Створы закрепляют тросом или линем, натянутым перпендикулярно течению реки, или вехами (на берегу, на котором находится наблюдатель, выставляют по одной, а на противоположном берегу — по две вехи). При нахождении в створе вехи визуально сливаются в одну. При наличии на берегу деревьев, высокой травы и т. п. ориентиров створы м. б. закреплены по этим указателям.

4. Определяют и записывают состояние реки и погоды, производят наблюдения за уровнем воды, выполняют промер глубин вдоль гидрометрического створа или (при его отсутствии) по линии, лежащей посередине между намеченными створами. Все это делается по схеме, принятой при работе с гидрометрической вертушкой.

5. Наблюдатель, стоящий у верхнего створа с секундомером и запасом поплавков, забрасывает поплавок на стрежень реки в нескольких метрах выше верхнего створа (иногда назначают дополнительный створ, с которого и забрасывают поплавки). В момент прохождения поплавком створа включает секундомер (если ширина реки более 50 м, поплавки пускают с лодки). В момент прохождения поплавком нижнего створа второй наблюдатель, находящийся у этого створа, дает сигнал (голосом или любым другим способом), по которому наблюдатель у верхнего створа выключает секундомер и записывает время (в секундах) прохождения поплавком расстояния между створами. Тем же порядком пускают по очереди все 10 поплавков.

6. Из 10 пущенных на стрежень поплавков выбирают три, показавшие наименьшую продолжительность хода между створами. Если продолжительность хода этих поплавков различается более чем на 10%, дополнительно пускают еще несколько поплавков.

Если при рекогносцировочном (от лат. recognoscere –рассматривать: предварительно обследовать местность) обследовании пришлось использовать нестандартные поплавки, это обязательно указывают в примечании (в этом случае нельзя пользоваться таблицами 1,2 приложения 23)

7. Получаемые результаты записывают на специально подготовленные бланки (приложение 14).
