(Метод вспомогательных секущих плоскостей)
1. Вспомогательная секущая плоскость выбирается так, чтобы она пересекала обе поверхности. В сечении должны получаться фигуры удобные для построения.
2. Строятся фигуры сечения выбранной
плоскости с каждой поверхностью.
3. Точки
пересечения построения фигур сечения
будут принадлежать линии пересечения.
Задача. Построить линию пересечения конуса и цилиндра методом вспомогательных секущих плоскостей.
Приложение 6.13. Взаимное пересечение плоскостей
(Метод сфер)
Задача. Построить линию пересечения конуса и цилиндра методом сфер.
Приложение 6.14.
Разрезы простые (ГОСТ 2.305-68)
По наглядному изображению выполнить чертёж детали, фронтальный, горизонтальный и профильный разрезы. Необходимые разрезы обозначить. Главный вид принять по стрелке А.
Приложение 6.15.
Сечения (ГОСТ 2.305-68)
Начертить главный вид вала.
Взять направление взгляда по стрелке А.
Выполнить три сечения.
Сечение плоскостью А расположить на продолжении следа секущей плоскости;
Сечение плоскостью Б на свободном месте чертежа;
Сечение плоскостью В в проекционной связи
Приложение 7

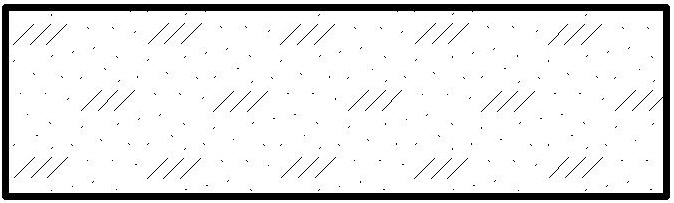

Графическое обозначение материалов в сечениях (ГОСТ 2.306-68)
Материал |
Обозначение |
1. Металлы и твёрдые сплавы, а также композиционные материалы, содержащие металл, например железобетон |
|
2. Неметаллические материалы. В том числе волокнистые. Монолитные и плитные (за исключением показанных ниже) |
|
3. Дерево |
|
4. Камень естественный |
|
5. Керамика и силикатные материалы для кладки |
|
6. Бетон |
|
7. Стекло и другие светопрозрачные материалы |
|
8. Грунт естественный |
|
9. Засыпка |
|
Приложение 8.
Продолжение приложения 8.
Приложение 9. Последовательность вычерчивания плана здания
Приложение 9. 1
1. По заданным размерам провести тонкой штрихпунктирной линией координационные оси.
Приложение 9. 2
1. Вычертить наружные стены с учетом привязки. 2. Вычертить внутренние несущие стены и стены, имеющие каналы.3.Вычертить перегородки.
Приложение 9. 3
в
г
1.Вычертить оконные и дверные проёмы. 2.Вычертить санитарно-техническое оборудование зданий. 3. Обводим. 4. Проставляем размерные линии
Приложение 9. 4
1. Проставляем размеры
Приложение 10. Нанесение размеров на планах
Приложение11. Габариты оконных блоков и проёмов
Габариты дверных блоков и проёмов
Приложение12. ВЕДОМОСТЬ ПРОЁМОВ ДВЕРЕЙ И ОКОН
-
Марка, поз.
Р азмер проёма в кладке, мм
h х b
1
2 070х1310
2
2 070х910
3
2070х810
4
2070х710
OК1
1510х1510
О К2
1 510х2270
20
70
90
Приложение 13. Примеры поперечных разрезов конструкции крыш
Приложение 14. Санитарно-технические устройства
