Программа работы и порядок ее выполнения
1 Ознакомиться с устройством и принципом работы каскадов транзисторного усилителя низкой частоты. Изучить схему установки для исследования усилителя.
2 Подготовить стенд к работе для чего:
2.1 Выключатели, переключатели и ручки управления установить в исходное положение:
– выключатели вертикального действия – вниз;
выключатели горизонтального действия – в левое крайнее положение;
– переключатели и ручки регулировки – в среднее положение.
2.2 Клемму заземления, расположенную на кронштейне под крышкой на задней стенке, соединить с контуром общего заземления.
2.3 Используя соединительные провода, обеспечить:
– соединение генератора низкой частоты (гнезда ”1:1” и ”земля” с входом первого усилительного каскада (гнезда X1 и ”земля”);
– соединение входного милливольтметра к входу первого каскада усилителя (гнезда XI и ”земля”);
– соединение выходного милливольтметра к выходу первого каскада (гнезда ”Х3 ” и ”земля”);
– подключить частотомер к выходным гнездам (”1:1” и ”земля”) генератора низкой частоты.
2.4 Включить тумблер "Сеть" установки и измерительных приборов.
2.5 Включатель Eк установить в положение Eк1и ручкой Eк* установить по вольтметру pV напряжение 24 В.
3 Снять амплитудную характеристику первого каскада усилителя без обратной связи, для чего:
3.1 Установить частоту генератора низких частот, равную 1000Гц, используя переключение грубой регулировки частоты на предел 0,2 ÷ 2 кГц и доводку потенциометром точной регулировки.
3.2 На частоте 1000 Гц при изменении входного сигнала с помощью потенциометра Uвых генератора фиксировать значение напряжения по выходному милливольтметру и данные занести в
таблицу 11.
3.3 Повторить пункт 3 для Eк = 18 В, и Eк = 12 В и данные занести в таблицу 11.
Таблица 11 (f=1000 Гц)
Uвх, мВ |
|
|
|
|
|
|
Uвых, В при Eк = 24 В |
|
|
|
|
|
|
Uвых, В при Eк = 18 В |
|
|
|
|
|
|
Uвых, В при Eк = 12 В |
|
|
|
|
|
|
3.4 Повторить пукт 3 при включенном потенциометре Roc1 (включить S1) и данные занести в таблицу 12.
3.5 Установить Roc1 в крайнее левое положение, включить тумблер S2 и повторить пункт 3, данные занести в таблицу
3.6 Включить Roc1 и S2 и повторить п. 3, а данные занести в таблицу 12.
Таблица 12 (Ек = 24 В, f = І000 Гц)
Uвх, мВ |
|
|
|
|
|
|
Uвых, В при S1 вкл., Roc1 вкл. |
|
|
|
|
|
|
Uвых, В при S2 вкл., Roc1 = 0 |
|
|
|
|
|
|
Uвых, В при S2 вкл., Roc1 ≠ 0 |
|
|
|
|
|
|
4 Снять частотную характеристику усилителя, для чего:
4.1 Выполнять пункт 2.
4.2 Потенциометром Uвых генератора устанавливается предельное значение напряжения Uвх усилителя, которое в дальнейшем поддерживается постоянным на всех частотах.
4.3 Переключателем грубой регулировки частоты и потенциометром точной регулировки изменять частоту в пределах,
указанных на панели, при этом, фиксируя значение выходного напряжения каскада усилителя и данные занести в таблицу 13.
4.4 Повторить пункт 4.3 при включении потенциометра Rос1 и данные занести в таблицу 13.
4.5 Установить Rос1 в крайнее левое положение, включить тумблер S2, повторить пункт 4.3 и данные занести в таблицу 13.
4.6 Включить Rос1 и переключатель S2 и повторить пункт 4.3, а данные занести в таблицу 13.
Таблица 13 (Uвх = const)
f, Гц |
|
|
|
|
|
|
Uвых, при Roc1 = 0, S2 = 0 |
|
|
|
|
|
|
Uвых, при Roc1 ≠ 0, S2 = 0 |
|
|
|
|
|
|
Uвых, при Roc1 = 0, S2 ≠ 0 |
|
|
|
|
|
|
Uвых, при Roc1 ≠ 0, S2 ≠ 0 |
|
|
|
|
|
|
ОФОРМЛЕНИЕ ОТЧЕТА
Отчет должен содержать следующие разделы.
1 Цель работы.
2 Краткое описание принципа работы каскада усилителя низкой частоты.
3 Принципиальную схему установки с перечнем оборудования и приборов, использованных в работе.
4 Таблицы с экспериментальными данными и графики амплитудных Uвых = f(Uвх) при f = const и частотных Uвых = f(f) при Uвх = const характеристик каскада усилителя.
5 Разработать методику исследования второго каскада усилителя по указанию преподавателя.

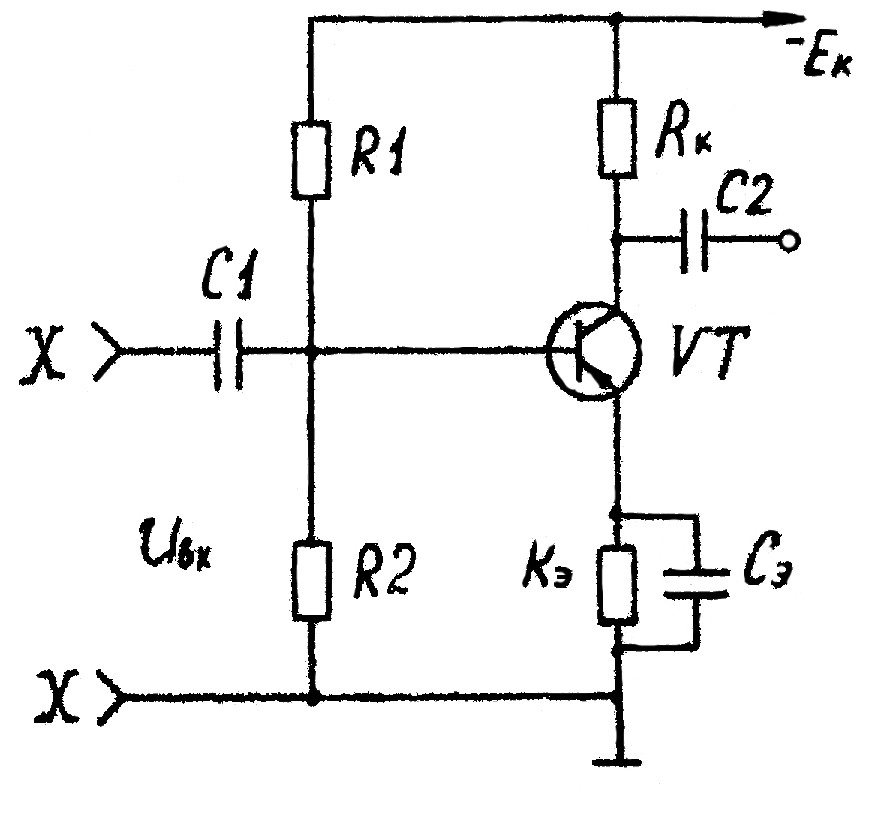

Рисунок 8
Рисунок 9
Рисунок 10
6 Выводы по работе.
КОНТРОЛЬНЫЕ ВОПРОСЫ
1 Основные схемы включения транзистора в усилителях.
2 Принцип действия простейшего усилителя низкой частота.
3 Принцип действия многокаскадного усилителя низкой частоты.
4 Реализация и принцип действия обратных связей.
5 Назначение различных элементов усилителя.
БИБЛИОГРАФИЯ
1 Бочаров Л.Н. Расчет электронных устройств на транзисторах/ Л.H. Бочаров, С.К. Жердяков, И Ф. Колесников – М.: Энергия, 1978. –257 с.
2 Пахомов Ю. Основные параметры усилителя низких частот и их изменения. – Радио, 1974,№4.–C. 18–23.
3 Леше Д.Т. Справочник по современным твердотельным усилителям. Пер. с англ. –M.: Мир, 1977. – 500 с.
ЛАБОРАТОРНАЯ РАБОТА №5
СНЯТИЕ ХАРАКТЕРИСТИК РЕЛЕ
ЦЕЛЬ РАБОТЫ
Ознакомиться с принципом работы и конструкцией различных типов реле систем судовой характеристики и снять опытным путем их характеристики.
ОБЩИЕ СВЕДЕНИЯ
В судовых системах контроля и регулирования широко применяются электромагнитные реле, состоящие из электромагнитной и контактной систем. Электрозащитные реле предназначены для замыкания и размыкания контактов в исполнительной электрической цепи при подаче на обмотку реле сигнала управления определенного значения.
Реле с поворотным якорем (рисунок 11) состоит из неподвижного сердечника 1, катушки 7, стального якоря 2, подвижного контракта 4, укрепленного на якоре с помощью изоляционной пленки, неподвижных контактов 3, упора 6 и противодействующей пружины 3. При отсутствии тока в реле якорь под влиянием пружины находится в верхнем положении, на упоре. При подаче, тока в катушку реле возникает магнитный поток, который намагничивает сердечник 1 и якорь 2. В результате этого якорь притягивается к сердечнику и укрепленный на нем контакт 4 замыкает контакты 3.
Реле характеризуется следующими параметрами:
– параметрами срабатывания, т.е. минимальное значение входного параметра, необходимого для надежного срабатывания реле;
– параметром управления, т.е. максимальное значение входного параметра, при котором контакты реле работают надежно;
– коэффициентом управления, равным отношению мощности управления к мощности срабатывания;
– параметром отпускания, т.е. значение входного параметра, при котором реле отпускает якорь;
– временем срабатывания и отпускания.
Электромагнитные реле делятся на нейтральные электромагнитные реле постоянного тока, поляризованные реле и нейтральные реле переменного тока.
Реле переменного тока обычно имеют расщепленный полюс с короткозамкнутым витком.
Поляризованные электромагнитные реле, в отличие от нейтральных, являются реверсивными элементами.
