Требования к погрешности измерений
Погрешность измерения определяется классом применяемых приборов.
Пределы допускаемых значений основной относительной погрешности мегаомметра ЭСО 202 равны ±15% от измеряемого значения, мегаомметра М4122А – 3%.
Погрешность киловольтметра УКД-70 составляет ±3 % от величины испытательного напряжения.
Подготовка к выполнению испытаний и измерений.
Проверка целости и фазировки жил кабеля.
При подготовке к проведению работ после выполнения мероприятий по подготовке рабочего места необходимо выполнить следующее:
Для проверки целости жил - замкнуть жилы кабеля между собой в месте присоединения (РУ, ЩР и т.д.) на одной стороне путем установки переносного заземления или перемычки. Затем подготовить мегаомметр; установить напряжение 500 В, шкалу в положение I и проверить работоспособность (п.9.2.).
Для фазировки под напряжением – снять установленные ранее переносные заземления, перемычки, проверить отключенное положение коммутационного аппарата ввода кабеля на стороне потребителя (снятые предохранители) в РУ. Подготовить к работе двухполюсный указатель напряжения; состояние изоляции, дату испытаний и работоспособность проверкой наличия напряжения на токоведущих частях, заведомо находящихся под напряжением.
Измерение сопротивления изоляции
При подготовке к измерению сопротивления изоляции необходимо выполнить следующее:
Подготовить КЛ измерениям; отделить кабель от схемы электроснабжения отключением со всех сторон коммутационными аппаратами или расшиновкой в местах присоединения для получения наиболее точных результаты значений измерения.
Установить требуемый предел измерений, шкалу прибора и значение испытательного напряжения мегаомметра 2500 В. Проверить работоспособность мегаомметра. Для этого необходимо замкнуть между собой измерительные щупы и вращать рукоятку генератора со скоростью 120140 оборотов в минуту. Стрелка прибора должна указывать на «нуль» при замкнутых щупах, а при разомкнутых щупах - «бесконечность»;
На 2-3 мин заземлить между собой и на землю жилы кабеля для снятия с них возможных остаточных зарядов.

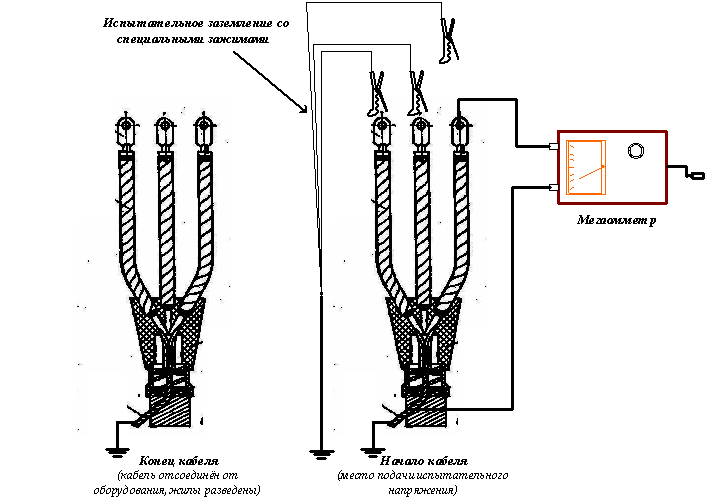

Установить мегаомметр горизонтально и подсоединить его к объекту измерения согласно рис. 9.1.
Рис. 9.1.
Испытание повышенным напряжением выпрямленного тока .
При проведении испытаний повышенным напряжением необходимо учитывать, что испытания возможны только после предварительного осмотра и проверки состояния изоляции с помощью мегаомметра и других косвенных методов. При обнаружении во время предварительной проверки явных дефектов только после устранения дефекта.
Перед испытанием необходимо проверить надёжность заземления кабельных воронок, брони и подключить испытательное заземление со специальными зажимами (крокодилами). Второй конец кабеля остаётся свободным, жилы должны быть разведены на достаточное расстояние (примерно 150 - 200 мм). В случае невозможности обеспечить требуемое расстояние между жилами и от жил кабеля до заземлённых частей оборудования, на жилы надеваются изолирующие колпаки или накладки.
Перед проведением испытаний аппаратом УКД-70 необходимо выполнить следующие операции:

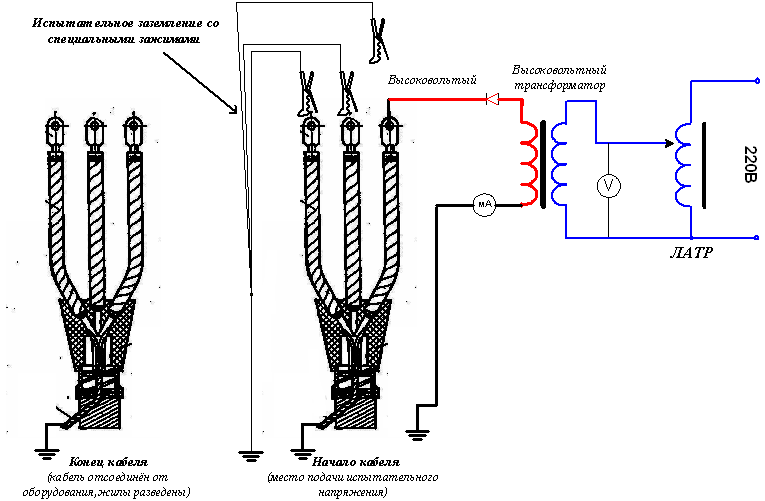

Установить источник испытательного напряжения (в дальнейшем источник ) вблизи испытуемого объекта. Заземлить источник медным проводом сечением не менее 4 мм2 . Подсоединить испытываемый объект к высоковольтному выводу источника. ( рис 9.2.).
Кабели источника подсоединить к соответствующим выводам разъемам пульта управления.
Удалить пульт управления аппарата от источника на расстояние не менее 3 м.
Подключить пульт управления к питающей сети и заземлить его при помощи прилагаемого к аппарату сетевого кабеля.
Лица, присутствующие при испытании, должны быть удалены от источника и испытуемого объекта на расстояние не менее 3 м.
Рис. 9.2.
