Лабораторная работа №9 Конструктивные решения корпусной мебели

Цель работы: Познакомиться с конструктивными решениями корпусной мебели.

Задания:

1. Изучить способы навешивания дверей;

2. Познакомиться со схемами установки полок;

3. Познакомиться со схемами установки ящиков и полуящиков;

4. Познакомиться со схемами крепления зеркал;

5. Познакомиться с конструкциями и способами крепления опор.

Конструктивные решения корпусной мебели

При разработке изделия вначале определяют схему форми­рования корпуса. Корпус может быть на проходных вертикаль­ных стенках, которые служат и опорой изделию, на проходных горизонтальных стенках (тогда изделию дополнительно требу­ется опорная коробка или скамейка) или на полупроходных стенках. Габариты щитов задают необходимое количество со­единительных элементов — шкантов и стяжек. Функциональ­ное назначение предмета определяет его внутреннее устройство — количество полок, ящиков, лотков, зеркал, штанг и т. д. Расположение всех этих элементов, способы установки и крепления определяют с учетом требований стандартов, надежности, безопасности, удобства пользования изделиям и т. п.

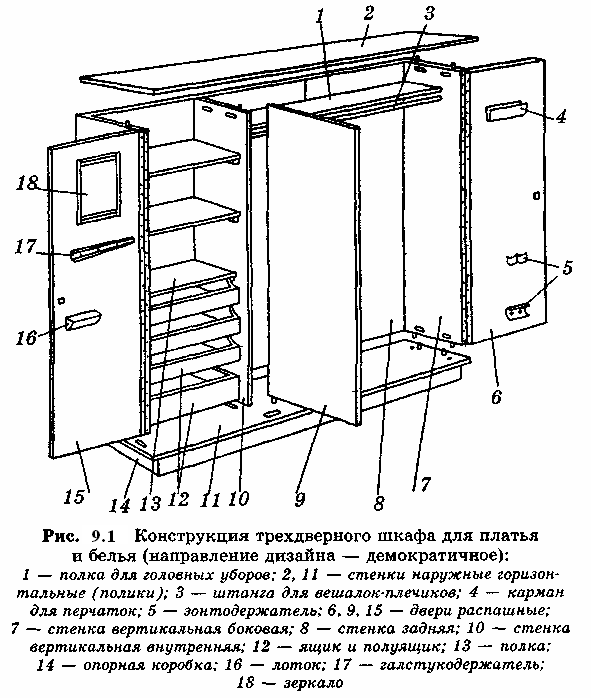

Пример конструкции корпусного изделия — шкафа для платья — показан на рис. 9.1. Наборы корпусных изделий для общих комнат и кухонь по сложности конструктивных решений аналогичны шкафу (или более просты). Антресоли шкафов намного проще, чем сами шкафы. В изделиях худо­жественного направления используются карнизы, декоратив­ные элементы, двери более сложной формы, но принцип ком­поновки и соединений элементов в основе тот же. Конструк­тивная схема показанного шкафа — на проходных горизон­тальных стенках, что требует опорной скамейки.

Двери в изделиях могут быть распашными, раздвижными и откидными. Распашные двери навешивают на петлях разных типов. Стеклянные двери устанавливают в проем с заглубле­нием на пятниковых петлях (рис. 9.2).

Количество петель принимают минимальным, обеспечивающим необходимую прочность, жесткость и предотвращающим коробление щитов. Длина рояльных петель равна длине притворной стороны двери. Пятниковые петли крепят к торцам дверей, поэтому их всегда две. В мебели при длине дверей до 800 мм петли других видов ставят по две, а при увеличении длины на каждые 500 мм иногда добавляют еще по одной.

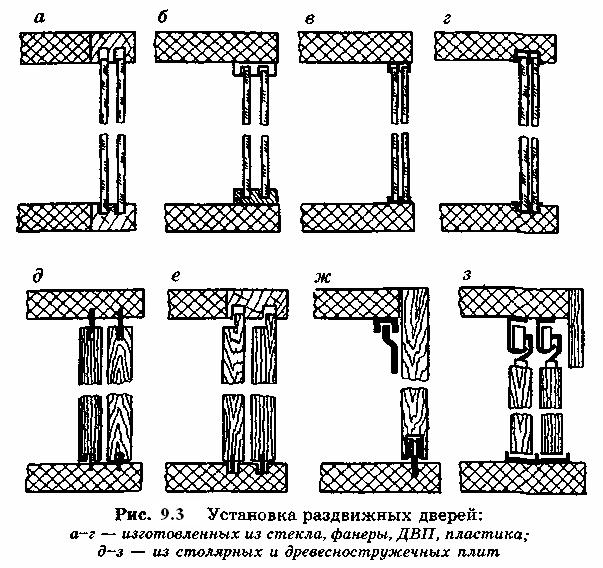

Раздвижные двери в отличие от распашных не требуют при открывании свободного пространства. Их устанавливают в специальных направляющих из древесины, пластмассы, ме­талла, а также в пазах, выбранных непосредственно в горизон­тальных щитах (этот вариант хуже). Двери больших размеров устанавливают на роликах (9.3).

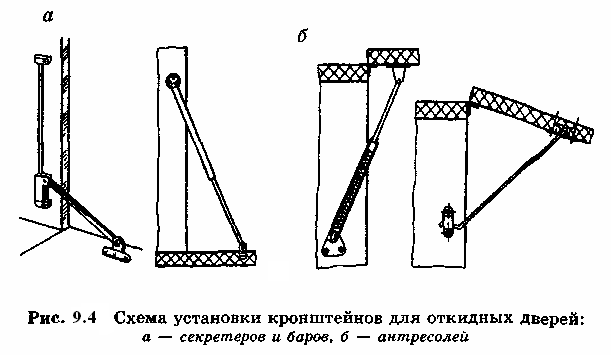

Откидные двери используют при изготовлении секретерных, барных и антресольных отделений шкафов. Их навеши­вают на рояльные, карточные одно- и двухшарнирные стерж­невые петли. В откинутом положении они поддерживаются кронштейнами (рис. 9.4).

Для фиксации дверей в определенном положении, а также для их запирания применяют замки, задвижки, защелки, маг­нитные держатели.

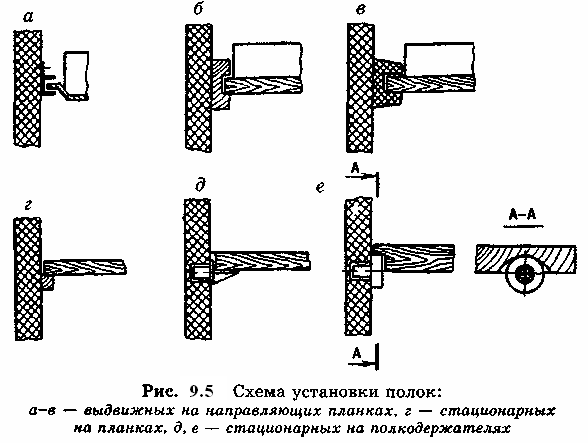

Полки в зависимости от назначения и размеров изготавли­вают из облицованных древесностружечных плит, фанеры, плоскоклееных и гнутоклееных элементов, стекла. Стеклян­ные полки в мебели предназначаются для размещения на них декоративной посуды и устанавливаются за стеклянными две­рями. Их толщину S принимают в зависимости от длины L: при L = 400; 500; 600-700; 800-1000 мм S = 3, 4, 5 и 7 мм соответственно. Толщину полок, предназначенных для хранения столовых сервизов, необходимо увеличивать. Полки уста­навливаются на деревянные и пластмассовые направляющие планки, а также на металлические и пластмассовые полкодер­жатели (рис. 9.5).

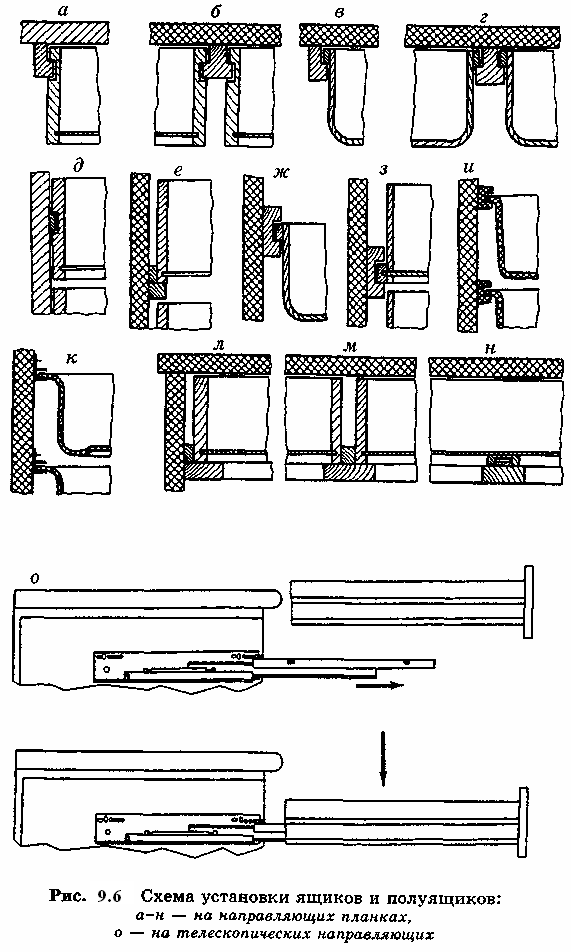

Ящики и полуящики по конструкции могут быть столяр­ными, гнутоклеенными, гнутопропильными, пластмассовыми. Их устанавливают с помощью пластмассовых и деревянных направляющих планок, а также с помощью металлических телескопических направляющих (рис. 9.6). Ящики рекомен­дуется выдвигать на 2/3 их длины. Если этого недостаточно, их устанавливают на телескопических направляющих с ро­ликами.

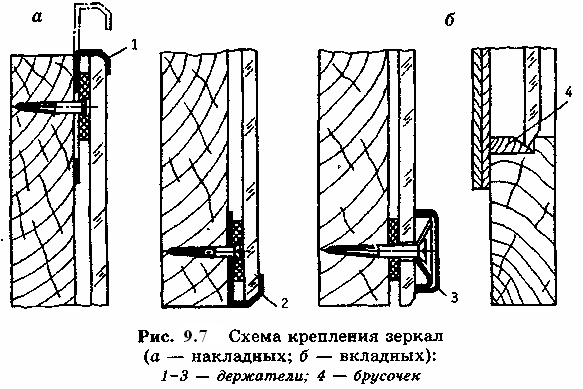

Зеркала устанавливают так, чтобы при необходимости их можно было снять. Важным требованием является защищен­ность внутренней стороны зеркала от механических повреж­дений. Для защиты стороны, на которую нанесена амальгама, между ней и подзеркальником оставляют в оздушный зазор. При установке накладных зеркал такой зазор обеспечивают применением эластичных шайб из резины, фетра, полиэтилена и т. п. (рис. 9.7). Накладные зеркала (рис. 9.7, а) крепят пла­стинчатыми или винтовыми держателями (кляммерами), ста­вя их по два на каждую сторону зеркала. При этом на ниж­нюю сторону ставят стационарные держатели, а на остальные — передвижные, что дает возможность при необходимости легко снять зеркало. Вкладное зеркало (рис. 9.7, 6) крепят небольшими брусочками и затем закрывают филенкой.

Предметы мебели дополняются небольшими изделиями функционального оборудования — это различные вешалки, емкости для хранения мелких предметов, подставки для обу­ви, галстукодержатели, стеклянные полки, зеркала и т. д. В кухонной мебели предусматриваются также различные кон­тейнеры и емкости, бытовая техника. Изделия функциональ­ного назначения размещают на дверях, стенках корпусной ме­бели, в различных зонах по высоте изделия. Некоторые пред­меты такого назначения изготавливают как самостоятельные (полки, вешалки, ящики для обуви и др.).

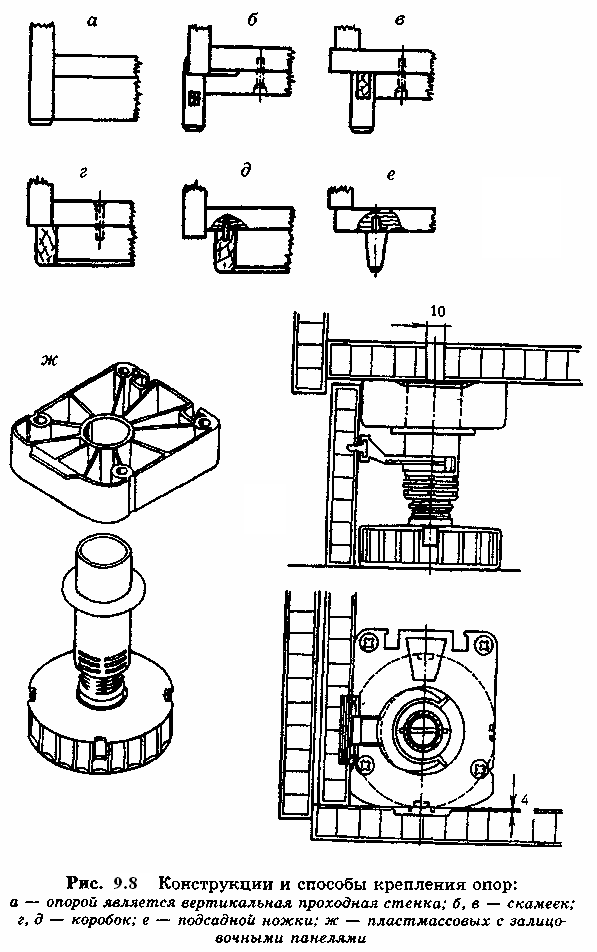

Каждое изделие должно иметь опоры (рис. 9.8). Наиболее экономичный и в основном применимый на практике вариант — вертикальные проходные стенки, которые выполняют роль опор. Пространство между полом и нижним поликом закрывают так называемой «залицовочной панелью» (рис. 9.8, а). Применяют, но значительно реже, опорные коробки. Скамейки и подсадные ножки в последнее время практически не используют (рис. 9.8, в, е). Опоры и соединения нижних го­ризонтальных щитов воспринимают все нагрузки, создавае­мые изделиями и хранящимися в них предметами. Эти на­грузки могут быть значительными, поэтому правильный вы­бор вида опор и способа их крепления имеет большое значе­ние. При использовании скамеек и коробок предпочтение надо отдавать вариантам, изображенным на рис. 9.8, б-г. При варианте, показанном на рис. 9.8, д, основная нагрузка приходится на узлы соединений (шканты и стяжки), что ослабляет надежность изделия. Узел крепления подсадных ножек — одно из наиболее слабых мест в изделии, поэтому такие опоры применять не следует, к тому же они и плохо смотрятся. В последнее время используют пластмассовые опоры с залицовочными панелями. Они регулируются по высоте (рис. 9.8, ж).

По заданию преподавателя изучить конструктивные решения корпусной мебели, определив способ навешивания дверей, способ установки полок, конструкции ящиков и полуящиков, способы крепления зеркал, конструкцию и способ крепления опор.

Представленные данные оформить в виде сводной таблицы.

Таблица 9.1 Конструктивные решения корпусной мебели

Вид изделия мебели	Конструктивные решения
	дверей	полок	ящиков и полуящиков	зеркал	опор

После заполнения таблицы сделать заключение о проделанной работе.
