Внутренние размеры отделений для хранения белья

Назначение отделения	Внутренние размеры, мм, не менее
	При поперечном расположении белья		При продольном расположении белья
	Длина	Ширина	Длина	Ширина
Для постельного белья	420 (400)	460	460	420 (400)
Для других видов белья	300	420 (400)	420 (400)	300

Примечание. Размеры, указанные в скобках, допускаются по согласованию с потребителем.

Расстояние между полками или между полкой и ограничи­вающим элементом отделения должно быть в пределах 280— 400 мм. При наличии выдвижных полок или лотков расстоя­ние между ними допускается 170 мм. Высота заднего борта выдвижных лотков и полок — не менее 30 мм.

Полезный объем отделений для хранения одного комплекта постельных принадлежностей в тумбах, шкафах и диванах-кроватях должен быть не менее 0,11 м³. В диванах-кроватях внутренняя высота отделения (ящика) — не менее 120 мм.

Размеры отделений для хранения книг должны быть следующими: расстояние между полками — 180—390 мм, глубина отделения — 140-440 мм. Для хранения журналов, альбомов и прочих изделий в горизонтальном положении расстояние между полками может быть менее 180 мм.

Размеры отделений для хранения посуды должны соответ­ствовать указанным в табл. 4.2.

Таблица 4.2

Размеры отделений для хранения посуды

О тделение для хранения посуды	Глубина, мм, не менее	Расстояние между полками, мм, не менее
Малого размера	200	150
Среднего размера	220	200
Большого размера	280	250

Примечание. Максимальное расстояние между полками не должно превышать 390 мм.

Внутренние размеры ящиков для хранения столовых при­боров, ящиков и полуящиков для столового белья приведены в табл. 4.3.

Таблица 4.3

Внутренние размеры ящиков и полуящиков для хранения столовых приборов и белья

Назначение ящика	Внутренние размеры, мм, не менее
	Длина	Ширина	Глубина
Для столовых приборов	260	—	50
Для столового белья	360	260	75

Примечание. За глубину ящика (полуящика) принимается расстояние от его дна до конструктивного элемента, ограничивающего высоту хранящихся предметов.

Расстояние от пола до верхней кромки передней стенки верхнего ящика или полуящика, предназначенных для хране­ния белья, столового белья и столовых приборов, не должно превышать 1250 мм.

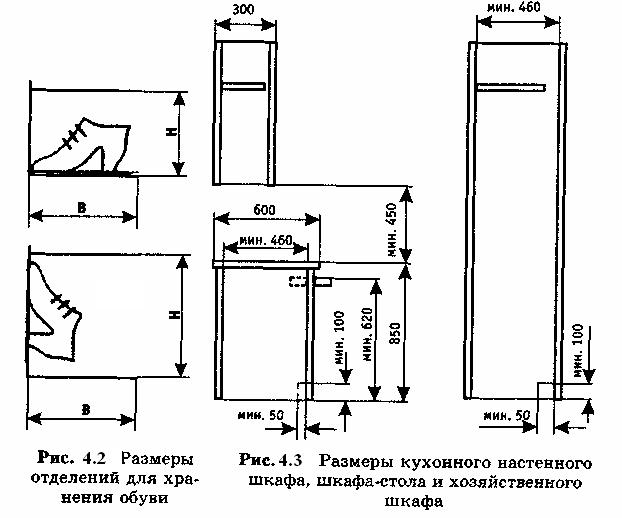

Функциональные размеры (мм) отделений для хранения обуви (рис. 4.2) в горизонтальном и наклонном положениях следующие: для туфель, ботинок, полуботинок — В = 320, Н = 150; для сапог — В = 320, Н = 450. При хранении туфель, ботинок, полуботинок в вертикальном положении — В = 150, Н = 320; сапог — В = 450, Н = 320. Минимальная ширина отделения для совместного хранения пар обуви — 250 мм, а для раздельного (на прутках, колках, в кассетах и т. д.) — 125 мм. Для закрывающихся отделений глубина измеряется расстоянием от задней стенки до внутренней поверхности дверей.

Функциональные размеры кухонных шкафов должны соответствовать указанным на рис.4.3. Если в шкафу-столе размещается электропроводка, водопроводные или канализационные установки, в нем допускается заглубление задней стенки до 100 мм. Внутренний размер шкафа хозяйственного, в котором не предусматривается установка встроенного оборудования, должен быть равным 300 мм. В зависимости от толщины применяемого материала допускается отклонение габаритной глубины настенного шкафа в пределах ± 35 мм.

Функциональные размеры стульев, рабочих кресел, дива­нов-кроватей, кресел для отдыха, кресел-кроватей, табуре­тов, кроватей и матрацев регламентируются ГОСТ 13025.2 (стандарт не распространяется на кровати метал­лические, тахты, кушетки и стулья складные).

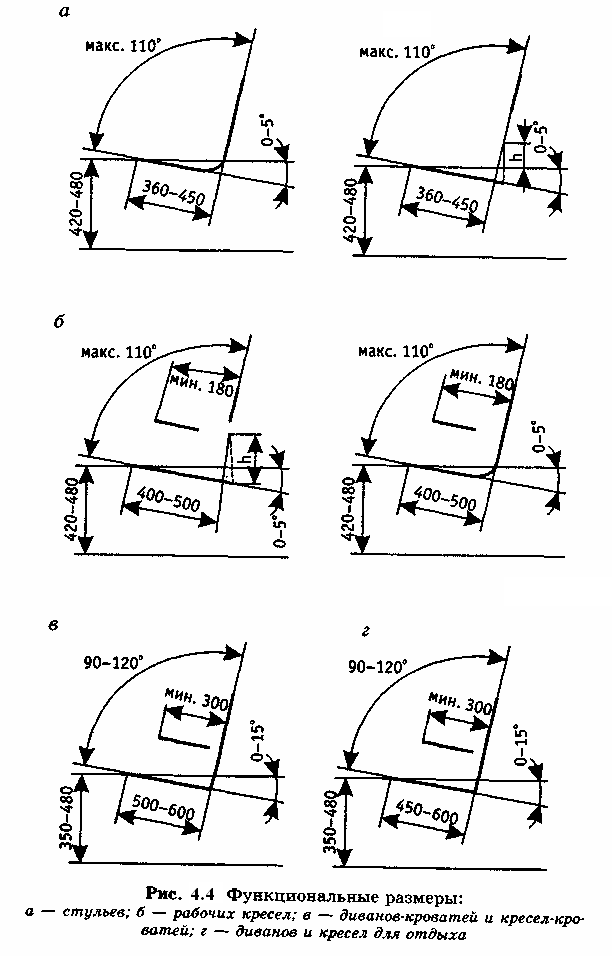

Размеры стульев и рабочих кресел должны соответствовать указанным на рис. 4.4, а, б. Не приведенные на рисунке размеры опишем ниже. У стульев ширина сиденья в наиболее широкой части должна быть не менее 360 мм, а линия перегиба спинки на высоте h от сиденья равной 165-200 мм. У рабочих кресел ширина сиденья в наиболее широкой части — не менее 400 мм, расстояние между подлокотниками — не менее 420 мм (на высоте 180 мм от спинки), их высота над сиденьем — 180-240 мм. Радиус кривизны спинки (в плане) должен быть не менее: обычной — 450 мм, поясничной — 220 мм. Расстояние от пола до нижней кромки передней проножки или царги — не более 300 мм.

Отметим, что под обычной понимается спинка, верхняя кромка которой расположена над сидением на расстоянии более 320 мм, под поясничной — спинка, верхняя кромка кото­рой расположена над сиденьем на расстоянии не более 320 мм. Глубина сиденья определяется как расстояние от передней кромки сиденья до линии пересечения его со спинкой или с вертикалью, проходящей через точку перегиба спинки.

Размеры диван-кроватей указаны на рис. 4.4, в, а дива­нов и кресел для отдыха — на рис. 4.4, г. Ширина одного посадочного места дивана должна быть не менее 500 мм, а сиденья кресла в наиболее широкой части — не менее 480 мм (ее определяют на расстоянии 300 мм от спинки). Вы­сота подлокотников над сиденьем у диванов и кресел для отдыха должна составлять 120-350 мм (ее измеряют от се­редины глубины сиденья). Размеры спального места долж­ны быть не менее: 1860-700 мм — для диванов-кроватей; 1860-600 мм — для кресел-кроватей.

Размеры табуретов должны соответствовать указанным на рис. 4.5. В кухонном табурете высотой 650 мм должна быть опора для ног.

Размеры кроватей и матрацев для них должны соответ­ствовать указанным на рис. 4.6. Длина матрацев может быть следующей (в скобках приведена нерекомендуемая): 1 = (1860), (1900), 1950, 2030 мм; ширина одинарных матрацев — b = (700), (800), 900 мм, двойных — (1100), (1200), 1400, 1600 мм.

Функциональные размеры столов определяются в соответствии с ГОСТ 13025.3, который распространяется на столы обеденные, кухонные обеденные, письменные, секретеры, а также на изделия для установки телевизоров (кроме отделений для установки телевизоров в шкафах многоцелевого назначения).

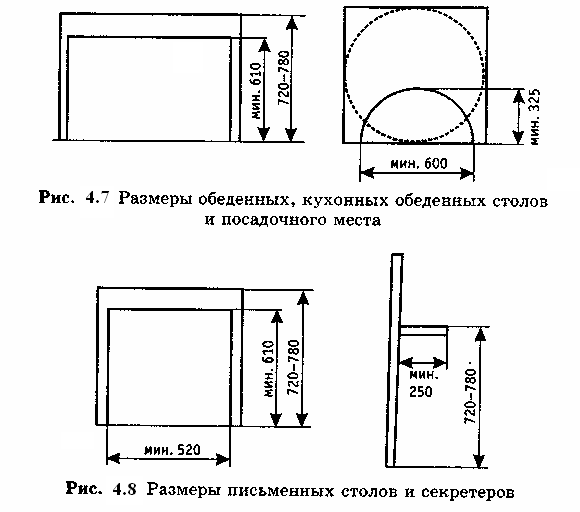

Размеры обеденных и кухонных обеденных столов, а также посадочного места за столом указаны на рис. 4.7. В обеден­ных столах прямоугольной формы с длиной крышки не ме­нее 1200 мм расстояние между ножками по продольной оси должно быть не менее 910 мм (для установки двух стульев).

Размеры посадочного места за кухонным обеденным сто­лом допускаются не менее 500x300 мм. Размеры крышки сто­ла определяются в зависимости от количества посадочных мест. Функциональные размеры ящиков и отделений для хра­нения столовых приборов и белья принимаются в соответствии с ГОСТ 13025.1 (см. табл. 4.3).

Размеры письменных столов и секретеров указаны на рис. 4.8. Расстояние между передней кромкой крышки стола и ог­раничивающим элементом по глубине должно быть не менее 400 мм. Расстояние от пола до рабочей плоскости изделий для выполнения машинописных работ, работ на счетных машин­ках и другой организационной технике — не менее 680 мм.

Принятые минимальные размеры рабочей плоскости столов письменных: длина — 800 мм, ширина — 500 мм, а секретеров — соответственно 700 и 400 мм.

Внутренние размеры ящиков и полуящиков для бумаг должны быть не менее 340x240 мм, а их глубина — 65 мм. (За глубину принимается расстояние от дна до конструктивного элемента, ограничивающего высоту хранящихся предметов.) Но указанные размеры не относятся к ящикам, предназначенным для хранения карандашей, перьев, резинок.

При проектировании столов в комплекте со стульями, рабо­чими креслами или табуретами расстояние по высоте между рабочей плоскостью стола и сиденьем стула, кресла или табу­рета должно быть 290-310 мм, а между нижней кромкой под­столья и сиденьем — не менее 190 мм. В трансформируемых столах при сдвоенной по толщине крышке расстояние между рабочей плоскостью и сиденьем допускается увеличивать на толщину крышки стола.

Основные функциональные размеры изделий для установ­ки телевизоров следующие: высота плоскости для установки телевизора — 500 мм, ширина — 390-600 мм.

Размеры зеркал, предназначенных для отражения человека во весь рост, по пояс и при пользовании сидя, указаны на рис. 4.9. Ширина отдельного элемента в створчатых зеркалах должна быть не менее 200 мм. Приведенные размеры не распространяются на зеркала декоративного назначения в шкафах всех видов.

Детская мебель изготавливается нескольких номеров с учетом среднего роста детей. Так, столы и стулья изготавливаются пяти номеров: 00; 0; 1; 2; 3 соответственно для среднего роста детей 750; 900; 1050; 1200; 1350 мм.

Детские кровати изготавливаются двух типов: I — с ограждением и переменной высотой ложа, для детей в возрасте до 3 лет; II — для детей в возрасте от 3 до 7 лет. Размеры их следующие (мм):

	Тип I		Тип II
Длина ложа	1200	1400
Ширина ложа	600	600
Высота от пола	300, 500	300
Высота ограждения от пола	1000	—
Расстояние между стойками ограждения	60–100	—
Диаметр вертикальных стоек	10–15	—
Высота спинки: в изголовье в ногах	— —	300 150

В кроватях типа I должна быть предусмотрена возмож­ность перемещения вниз бокового ограждения в процессе экс­плуатации не менее чем на 135 мм.

По согласованию с потребителем допускается изготовление детских кроватей с большими длиной и шириной.

Размещение функциональных объемов производится с учетом биомеханических возможностей человека. В связи с этим высота помещения условно разделяется на три зоны: ниж­нюю, среднюю и верхнюю.

Нижняя зона (0-750 мм) делится на две подзоны. Первая (400-450 мм) предназначена для хранения тяжелых, редко используемых предметов. В верхней, наиболее доступной, час­ти этой зоны размещают ящики и лотки.

Средняя зона (750-1800 мм) является наиболее удобной и служит для организации рабочего места и хранения часто используемых предметов.

Общая высота рабочей зоны (550-1050 мм) зависит от характера функционального процесса и положения тела человека.

Верхняя зона (1800 мм и выше) менее удобна, она предназначена для хранения легких и редко используемых предметов.

Функциональные размеры других изделий дошкольных учреждений (туалетно-пеленальных столов, сервировочных столов, шкафов для детской одежды, настенных и напольных вешалок, шкафов для хранения посуды, скамеек, манежей и др.) регламентируются ГОСТ 26682 «Мебель для дошкольных учреждений».

По заданию преподавателя провести замер основных функциональных размеров изделий мебели и сравнить полученные результаты с данными нормативной документации. Полученные данные представить в виде таблицы.

Таблица 4.4

Основные функциональные размеры изделий мебели

Наименование изделия	Название размера	Фактические данные	Требования НД

Сделать заключение о проделанной работе.
