3 Позначення параметрів шорсткості на кресленнях
Шорсткість поверхонь деталей визначається мікронерівностями, які з’являються в результаті обробки поверхонь. Для кількісної оцінки шорсткості ДСТУ 2409-94 встановлює шість параметрів: Ra, Rz, Rmax, Sm, S, tp. Переважно рекомендується застосовувати параметр Ra – середнє арифметичне відхилення профілю в межах базової довжини, мкм.
Значення параметра Ra вибирають з таблиці 3.1.
Таблиця 3.1 Позначення параметрів шорсткості
Клас шорсткості |
Висота нерівно-стей Rz, мкм |
Висота нерівно-стей Rа, мкм
|
Клас шорсткості |
Висота нерівно-стей Rz, мкм |
Висота нерівно-стей Rа, мкм |
Клас шорсткості |
Висота нерівно-стей Rz, мкм |
Висота нерівно-стей Rа, мкм
|
1 |
320 |
50 |
5 |
20 |
3,2 |
9 |
Rа0,32 |
0,2 |
2 |
160 |
25 |
6 |
Rа 2,5 |
1,6 |
10 |
Rа 0,16 |
0,1 |
3 |
80 |
12,5 |
7 |
Rа 1,25 |
0,8 |
11 |
Rа 0,08 |
0,05 |
4 |
40 |
6,3 |
8 |
Rа 0,63 |
0,4 |
12 |
Rа 0,04 |
0,003 |
Значення параметра шорсткості вказується умовним знаком, який передбачений ГОСТ 2.309-79.
Д ля позначення поверхонь, виду обробки яких не встановлено, використовується знак . Шорсткість поверхні, що утворена видаленням шару метала, наприклад, точінням, свердлінням, фрезеруванням, шліфуванням та інші, позначають знаком , а шорсткість поверхні, що утворюється без видалення шару метала, наприклад .
С труктура позначення шорсткості поверхні дана на рисунку 4.1.
При використанні знака без визначення параметра і способу обробки його зображають без полки.
При нанесенні умовних знаків на полі креслення слід витримувати їх розміри: тут h – висота цифр розмірних чисел, Н – (1,5-5)h, товщина лінії – S/2 (рисунок 4.2).
Н а полі креслення знаки шорсткості поверхонь дозволяється розміщати (рисунок 4.3):
на лініях контуру;
на виносних лініях (ближче до розмірної лінії); виносну лінію допускається розривати;
н а поличках ліній-виносок;
якщо не вистачає місця
- на розмірних лініях або їх продовженні;
на рамці допуску форми.
На лінії невидимого контуру допускається наносити позначення шорсткості тільки в тих випадках, коли від цієї лінії нанесено розмір.
Позначення шорсткості поверхонь, в яких знак шорсткості має полку, розташовують відносно основного надпису креслення так, як показано на рисунку 4.4.
При зображенні виробу з розривом позначення шорсткості наносять тільки на одній частині зображення, по можливості найближче до місця , де вказується розмір.
Розмір шрифту цифр значення параметра шорсткості повинен бути таким самим, як розмір шрифту розмірних чисел на полі креслення.
Якщо шорсткість усіх поверхонь однакова, то її позначення розміщують у правому верхньому куті креслення, а на поле креслення не виносять (рисунок 4.5).
Р озміри і товщина ліній знака в позначенні шорсткості, винесеній в правий кут креслення, повинні приблизно в 1,5 рази бути більшими, ніж у позначеннях, нанесених на зображенні.

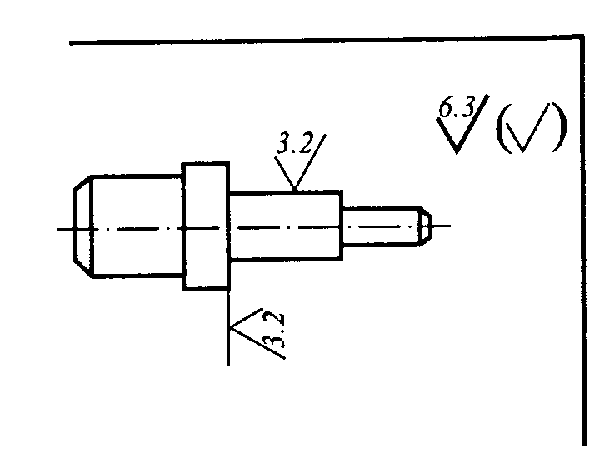

Я кщо шорсткість однакова лише для частини поверхонь деталі, то в правому верхньому куті креслення розміщують позначення однакової шорсткості і знак у дужках - “решта”. На полі креслення позначають лише ту шорсткість, яка відрізняється від вказаної (рисунок 4.6, 4.7). У цьому випадку розміри знака, що стоїть у дужках, повинні бути такими ж, як і знаків на полі креслення, а розміри і товщину ліній знака однакової шорсткості беруть у 1,5 рази більшими. Позначення розміщують на такій самій відстані від внутрішньої рамки креслення, як і у попередньому випадку (див. рисунок 4.5).
Я кщо необхідно показати декілька параметрів шорсткості в позначенні шорсткості значення параметрів записують зверху униз в наступному порядку (рисунок4.8):
параметр висоти нерівностей профілю,
параметр кроку нерівностей профілю,
відносна опорна довжина профілю.

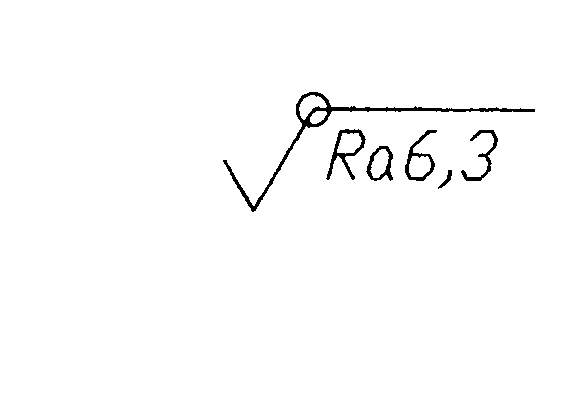

Д ля позначення шорсткості поверхонь по контуру деталі використовують допоміжний знак О, діаметр якого 4...5 мм, наприклад: .
