Карта инженерно-геологических условий содержит информацию для всех видов наземного строительства.
Карта инженерно-геологического районирования отражает разделение территории на части (регионы, области-районы и т. д.) в зависимости от общности их инженерно-геологических условий.
Карты специального назначения составляют применительно к конкретным видам строительства. Они содержат оценку инженерно-геологических условий территории строительства и прогноз инженерно-геологических явлений (рис. 92).
Геологические разрезы (рис. 93) представляют проекцию геологических структур на вертикальную плоскость и позволяют выявить геологическое строение по глубине. Их строят по геологической карте или по данным разведочных выработок (шурфов, буровых скважин). Вертикальный масштаб разрезов обычно принимается в 10 и более раз крупнее горизонтального.
На геологическом разрезе показывают возраст, состав, мощность, условия залегания грунтов, гидрогеологические условия.
Инженерно-геологический элемент (ИГЭ) – это часть массива грунтов (слой, часть слоя и т. д.), однородная по возрасту, составу, показателям состояния и физико-механическим свойствам.

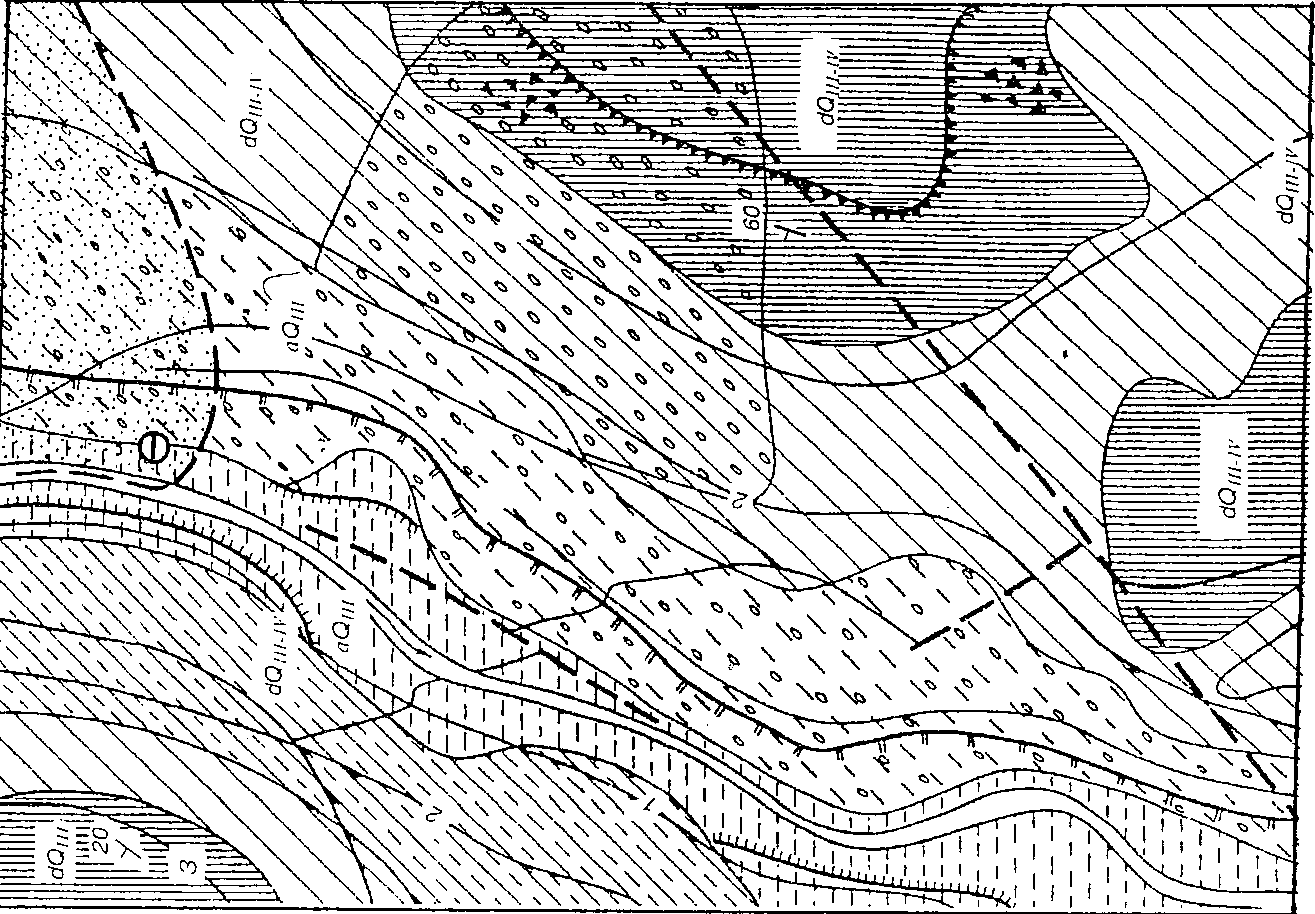

Рис. 92. Карта инженерно-геологических условий
строительства
Рис. 93-1. Геологический разрез вдоль
корпуса МЧС на ул. Серова в г. Минске
Рис. 93-2. Составление геологического разреза
на площадке застройки здания банка в г. Шарковщина:
а – план скважин 1-19 на местности по линии разрезов
I-I – VI-VI; б – геолого-литологический разрез I-I: сверху
указаны номера буровых скважин, в кружках – номера ИГЭ
6.2. Месторождения природных строительных
материалов
Скопление в земной коре определенных грунтов, разработка которых представляет практический интерес, в частности для строительства, называется месторождением. В состав месторождений входят грунты, которые являются естественным строительным материалом либо сырьем для их производства.
Нерудные полезные ископаемые в большинстве случаев добывают из открытых горных выработок, совокупность которых называют карьером (рис. 94).
Рис. 94. Разрез карьера месторождения:
1 – вскрышной грунт; 2 – полезное ископаемое; 3 – подстилающий грунт; 4 – забой; h и H – мощности слоев грунтов
Разведка месторождений бывает предварительной и детальной.
Границы распространения месторождения устанавливают с помощью горных выработок (шурфы, буровые скважины), которые располагаются на пересечении линий правильной сетки (рис. 95,a). Расстояние между выработками составляет 50 – 100 м и зависит от местных условий.
Геологические разрезы позволяют судить о форме залегания полезного ископаемого, мощностях вскрыши и полезной толщи (рис. 95,б), уточнить запасы, решить вопрос о влиянии грунтовых вод на разработку месторождения. Под запасом понимается комплекс данных по объему, форме, свойствам, условиям залегания месторождения и ведению горно-эксплуатационных работ.
Рис. 95. Определение площади месторождения
по сетке горных выработок и геологическому разрезу:
а – в плане; б – в разрезе; H – мощность вскрышных работ;
h – мощность полезного ископаемого
