Завдання

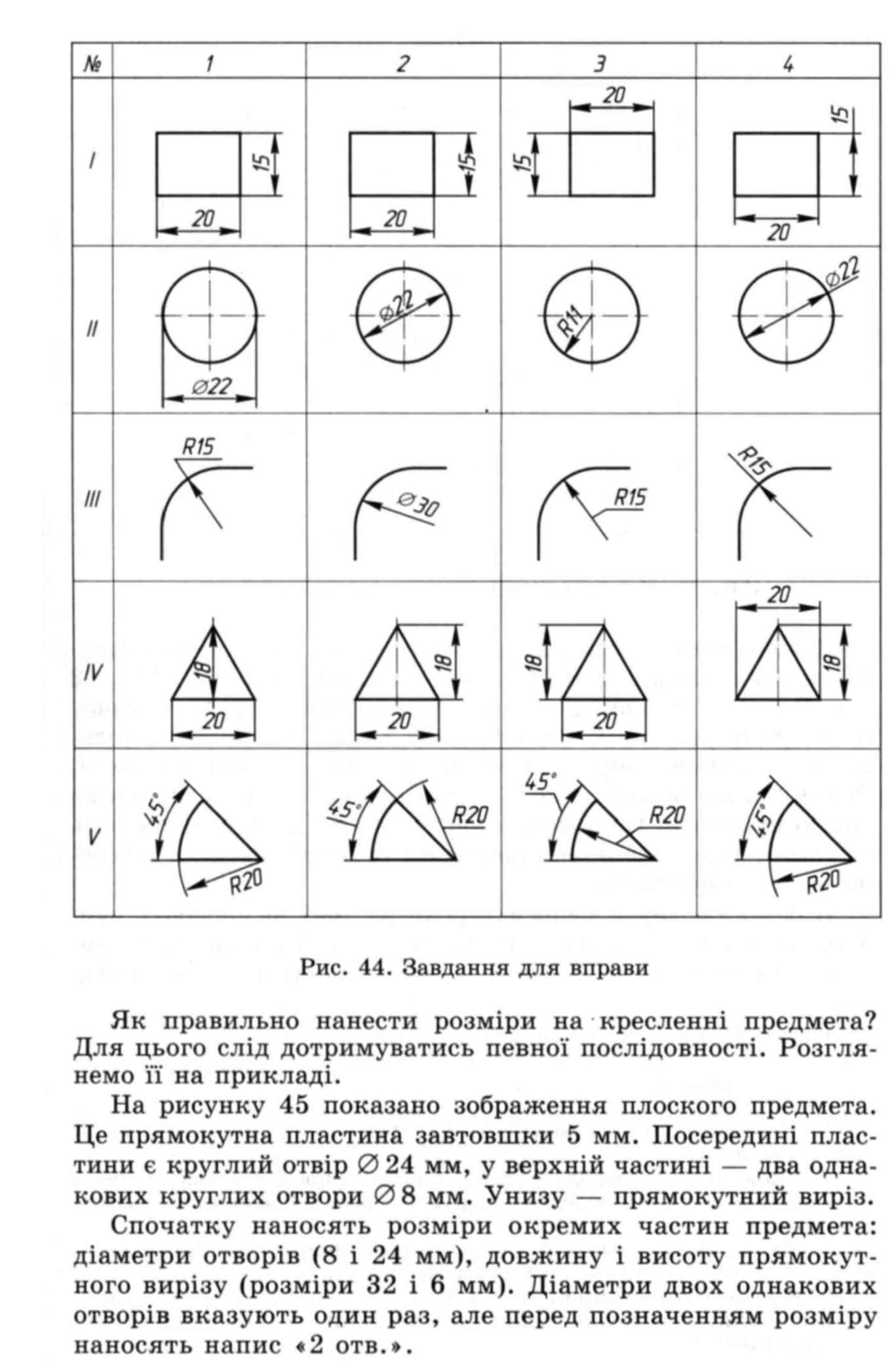

Визначте, на яких кресленнях (рис. 44) нанесено розміри з помилками. Відповіді запишіть у таблицю:
|
Завдання |
Креслення |
|
|
І |
|
|
|
II |
|
|
|
III |
|
|
|
IV |
|
|
|
V |
|
|
Як правильно нанести розміри на кресленні предмета? Для цього слід дотримуватися певної послідовності. Розглянемо її на прикладі.
На рисунку 45 показано зображення плоского предмета. Це прямокутна пластина завтовшки 5 мм. Посередині пластини є круглий отвір Ø24 мм, у верхній частині – два однакових круглих отвори Ø8 мм. Унизу – прямокутний виріз.
Спочатку наносять розміри окремих частин предмета: діаметри отворів (8 і 24 мм), довжину і висоту прямокутного вирізу (розміри 32 і 6 мм). Діаметри двох однакових отворів вказують один раз, але перед позначенням розміру наносять напис «2отв.»

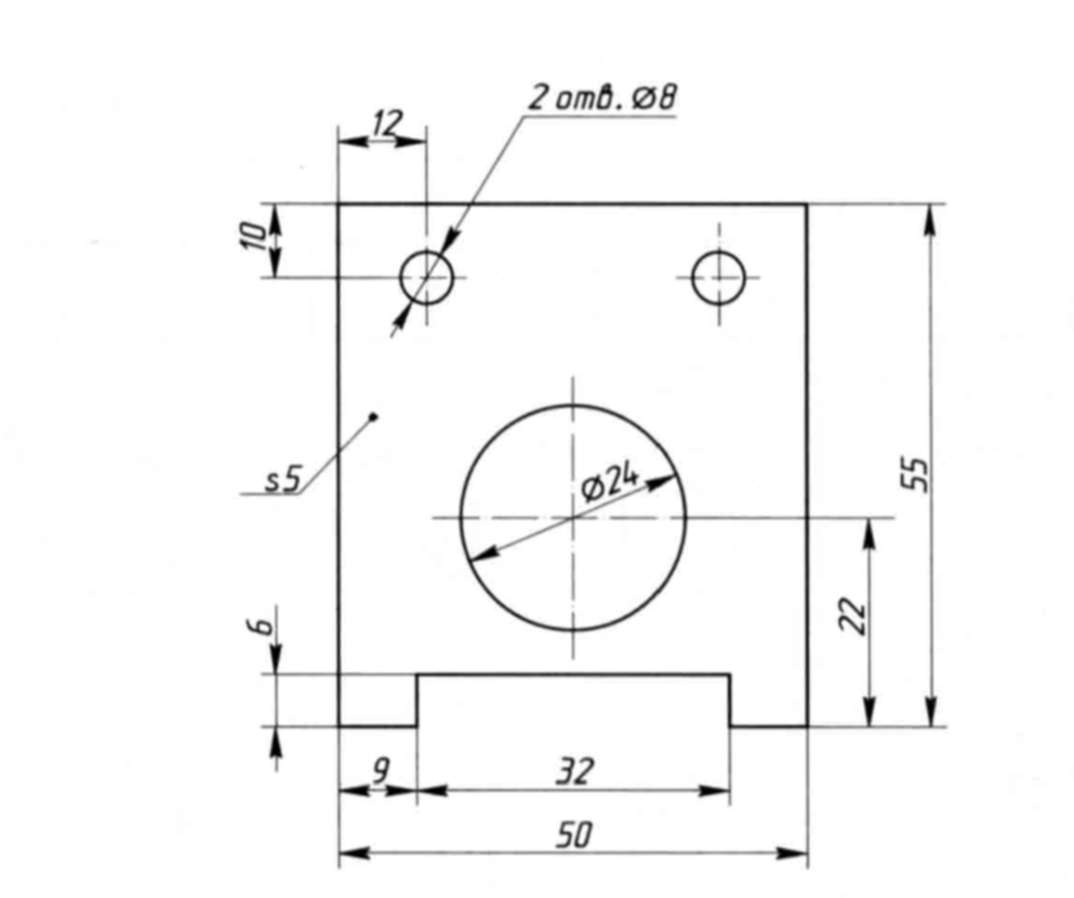

Рис. 45. Розміри на кресленні плоского предмета

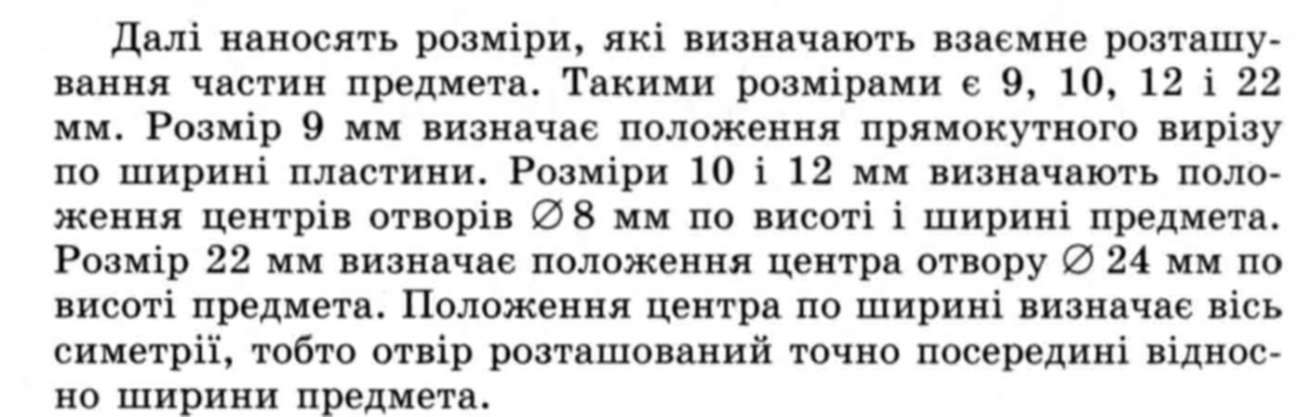

В останню чергу наносять розміри, які визначають найбільші обриси предмета — їх називають габаритними. На рисунку 45 це розміри 55 і 50 мм, тобто висота і ширина предмета.
Товщину предмета вказують умовно — s5.
Запитання
1. В яких одиницях вказують на кресленнях лінійні розміри? кутові розміри?
2. Якою лінією проводять на кресленні виносні й розмірні лінії?
3. Якою має бути відстань між контуром зображення і розмірною лінією?
4. Як наносять розмірні числа по відношенню до горизонтальних, похилих і вертикальних розмірних ліній?
5. Як наносять розміри кількох однакових елементів зображення?
6. У якій послідовності наносять розміри на кресленнях плоских предметів?
