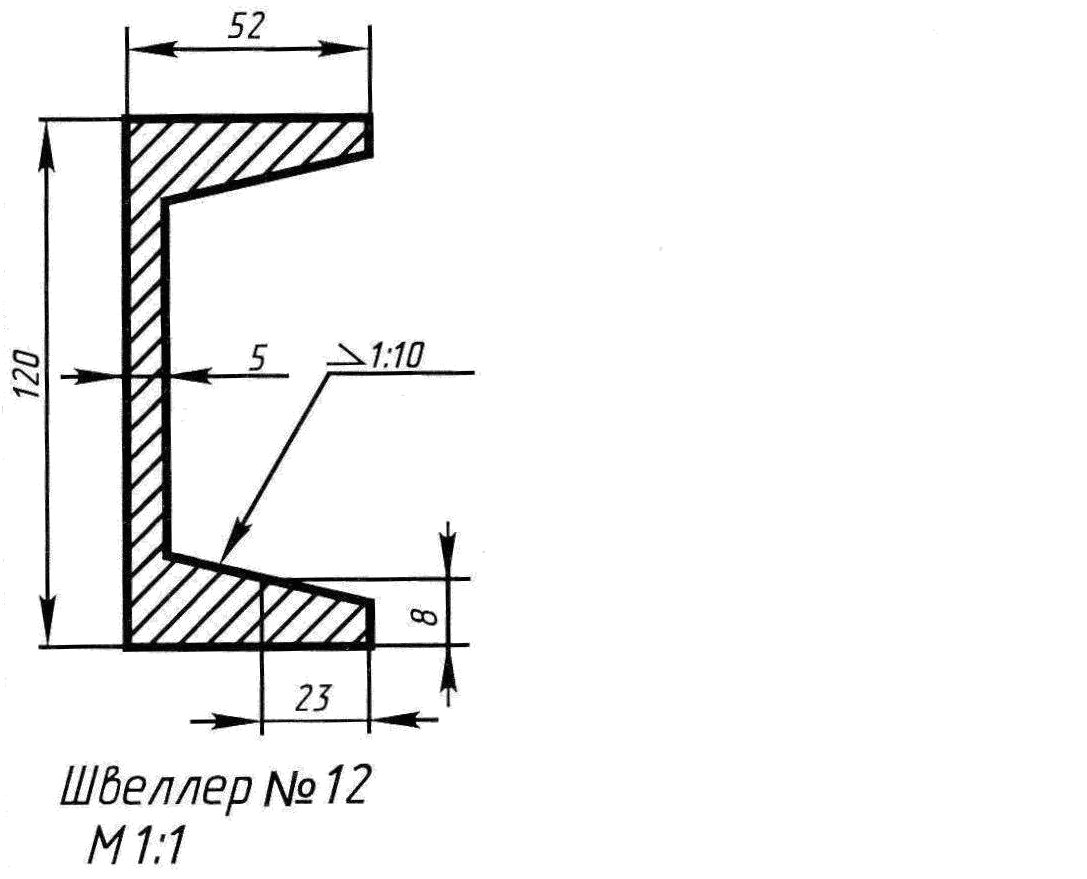

1 .9 Уклон и конусность

Уклоном называется ____________________________________________________________________

______________________________________________________________________________________

Конусностью называется________________________________________________________________

______________________________________________________________________________________

В ыполнить чертежи.

12

1 13 .10 Сопряжение линий

Сопряжением называется_______________________________________________________________

______________________________________________________________________________________

Для построения сопряжения необходимо определить:________________________________________

______________________________________________________________________________________

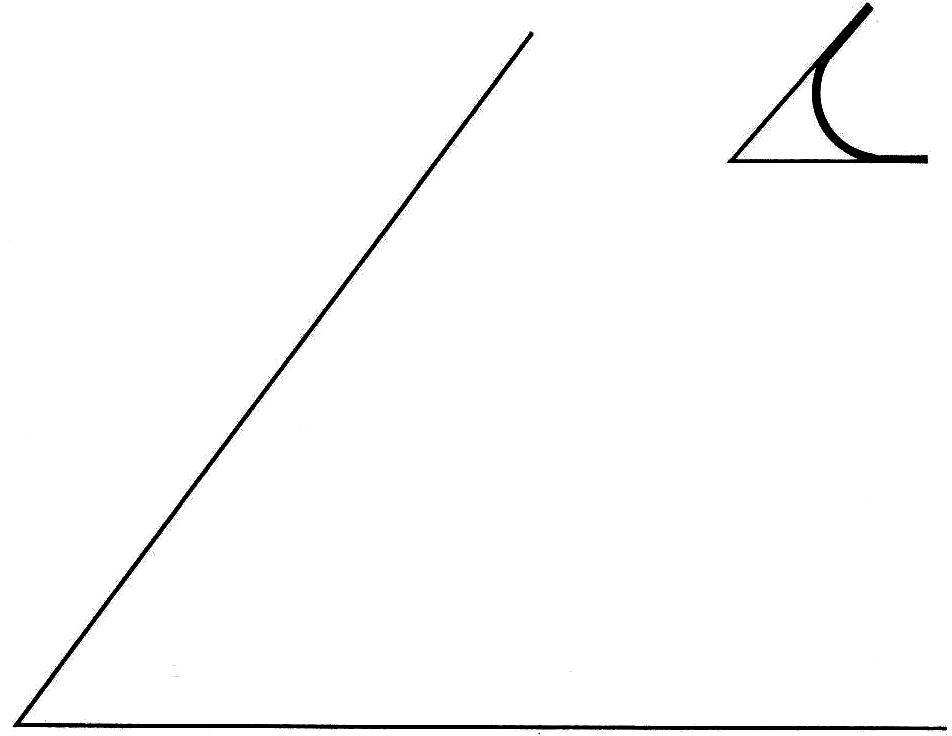

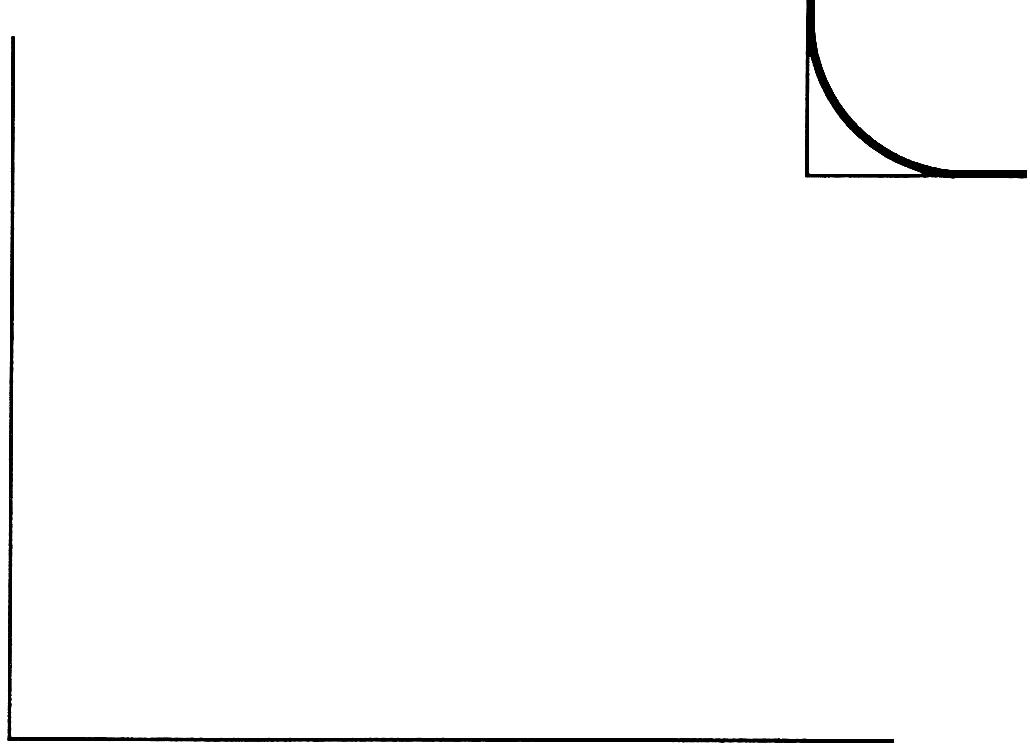

Сопряжений сторон прямого угла. Р адиус сопряжения 30 мм.	Сопряжение сторон острого угла. Р адиус сопряжения 20 мм.
Построить касательную через точку А к окружности.	Сопряжение дуги окружности и прямой. Радиус сопряжения 20 мм.
Сопряжение дуги окружности и прямой. Радиус сопряжения 10 мм.	Сопряжение внутреннее двух окружностей. Радиус сопряжения 20 мм.

14

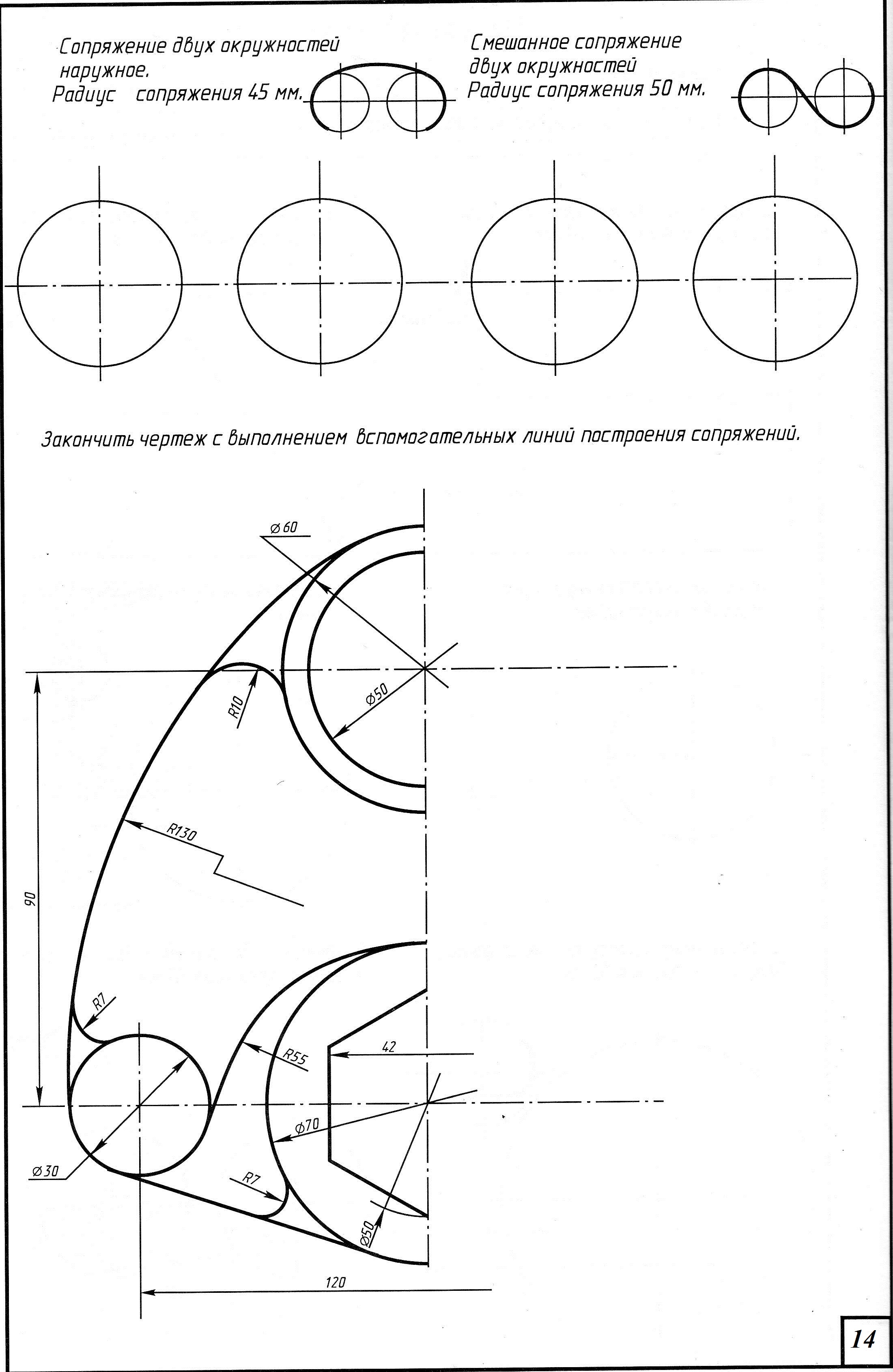

Сопряжение двух окружностей наружное. Радиус сопряжения 45 мм

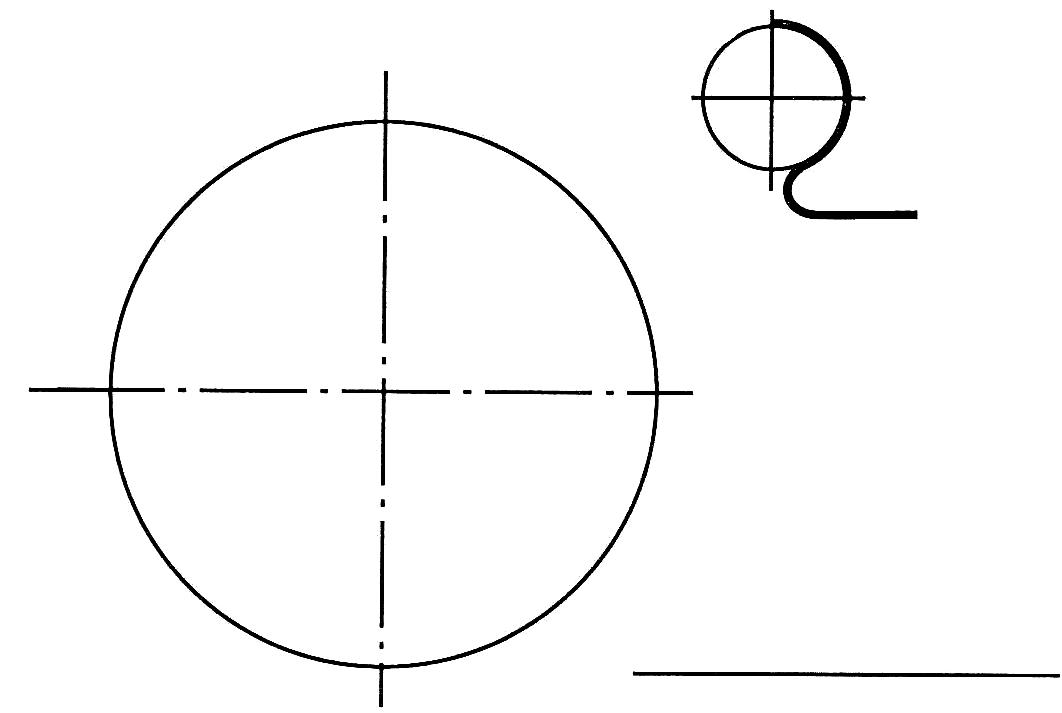

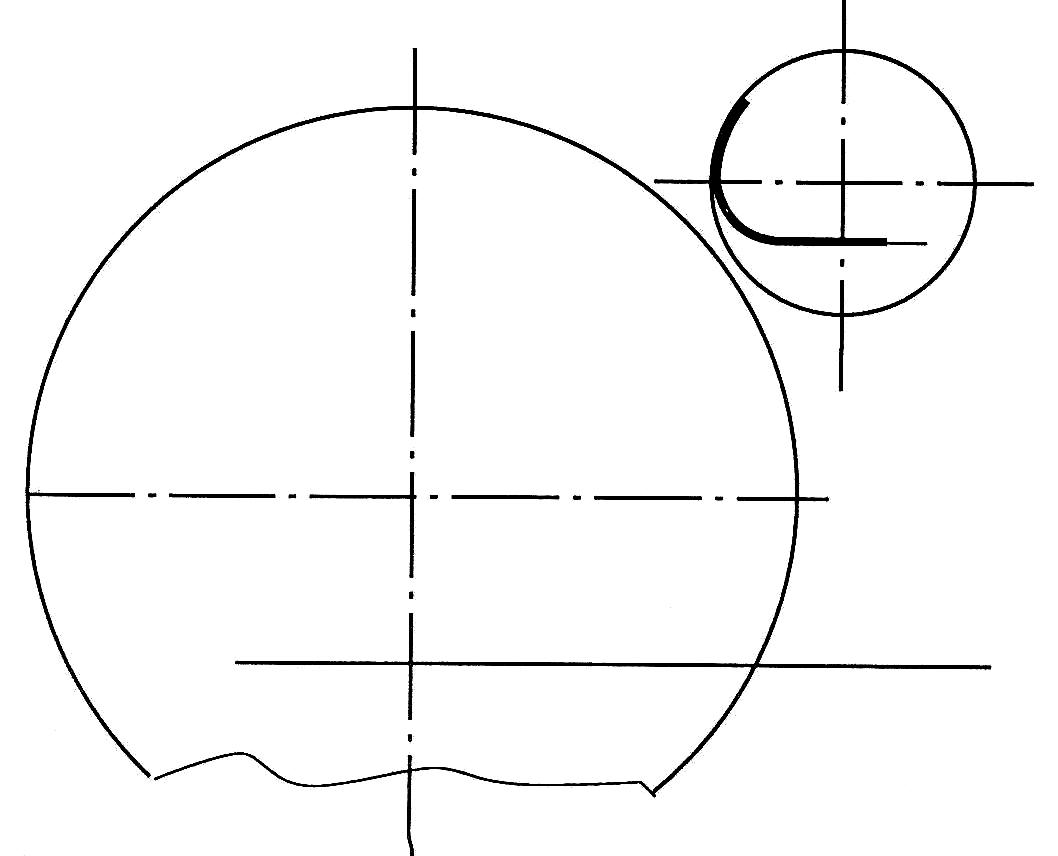

Смешанное сопряжение двух окружностей. Радиус сопряжения 50 мм

Закончить чертеж с выполнением вспомогательных линий построения сопряжений.

В

15

ычертить чертеж контура крюка в масштабе 1:1

1 16 .11 Коробовые линии

Коробовые линии – _____________________________________________________________________________

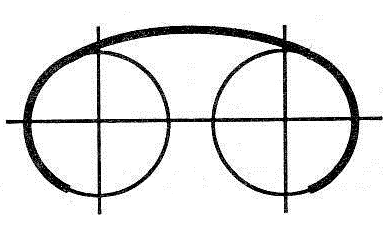

Овал - ________________________________________________________________________________________

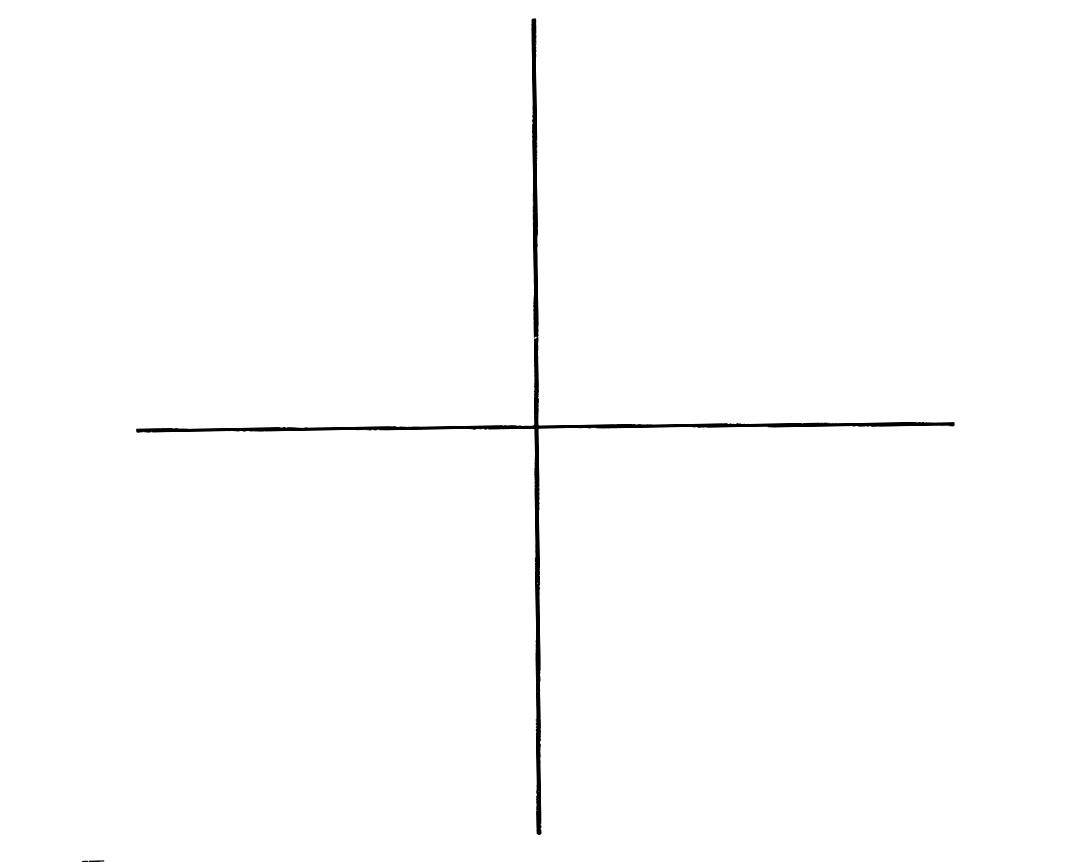

Построить овалы по заданным размерам большой и малой оси:

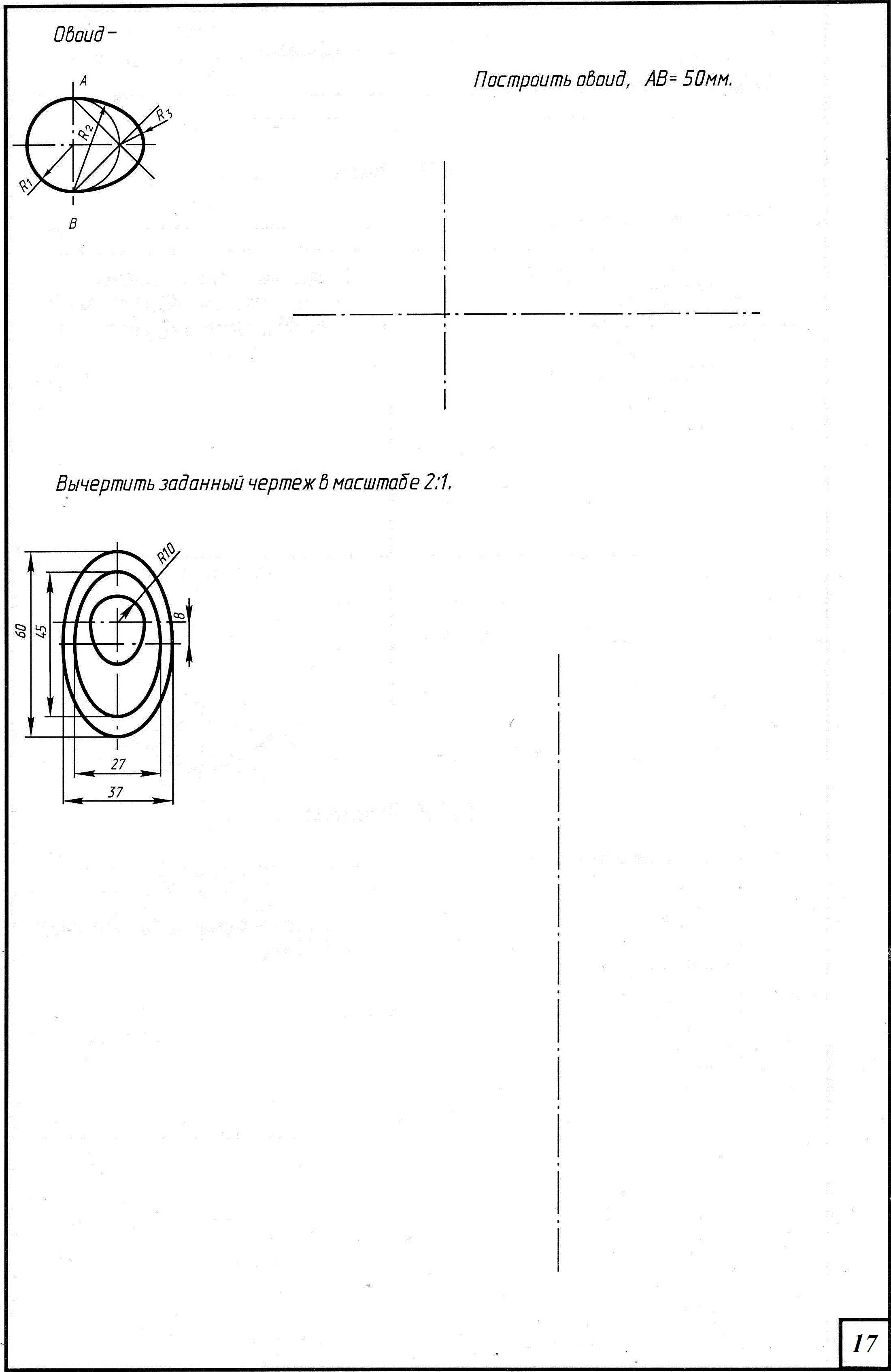

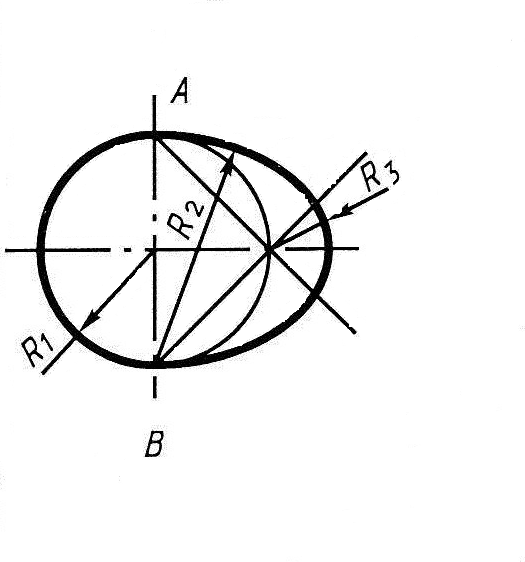

О воид - _______________________________________________________________________________

Построить овоид, АВ = 50 мм

Вычертить заданный чертеж в масштабе 2:1

17

Р 18 аздел 2. Основы начертательной геометрии. Проекционное черчение

2.1 Способы проецирования

Проекцией называется__________________________________________________________________

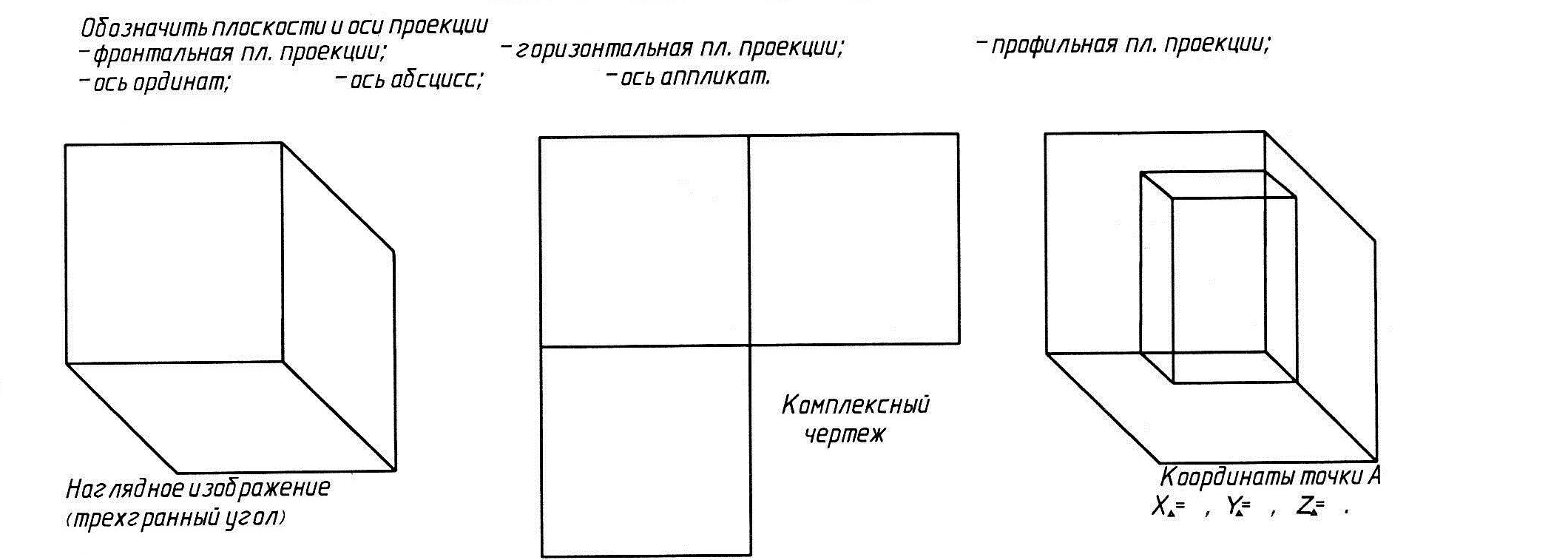

2 .2 Проекции точки

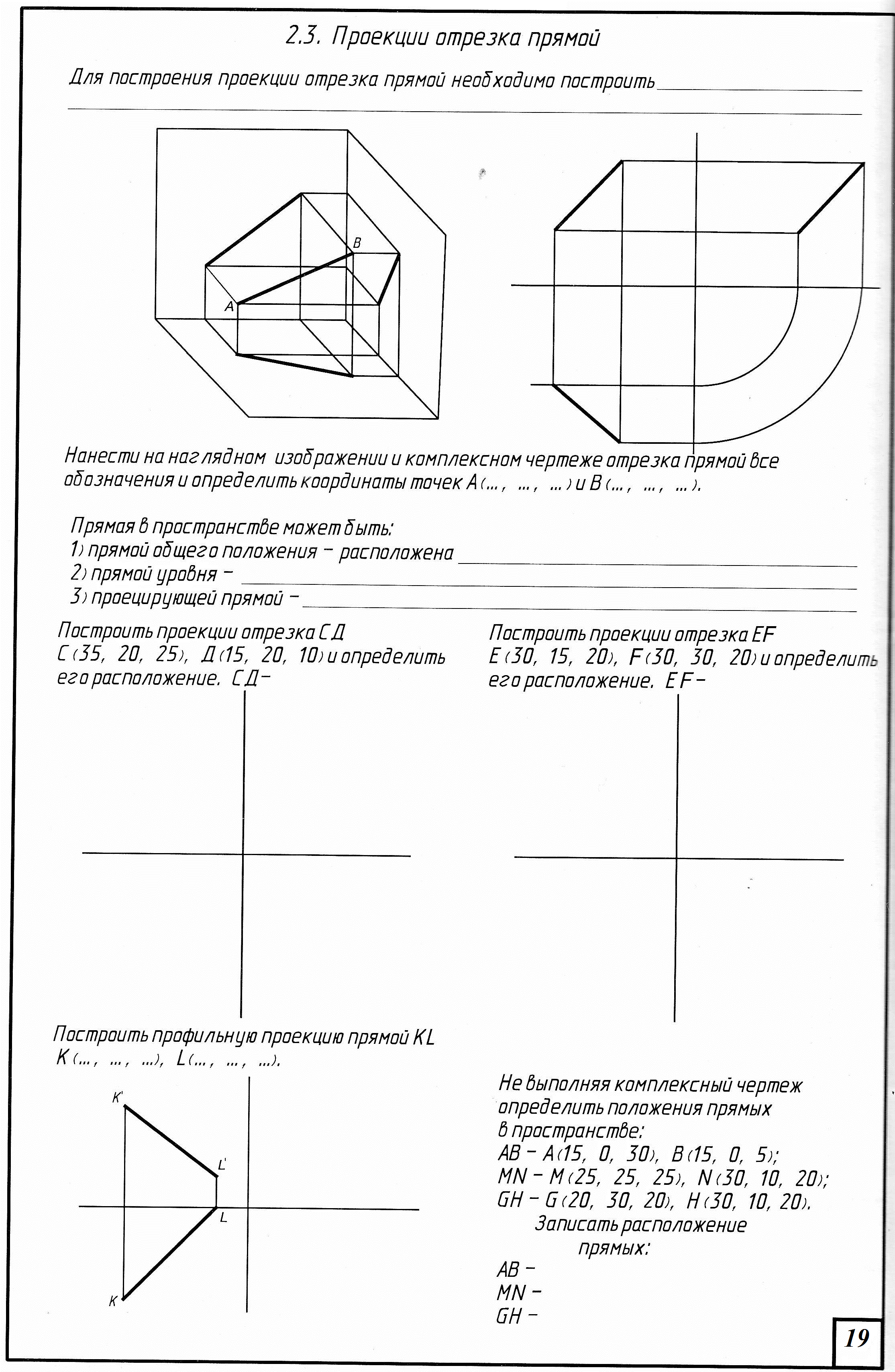

2 19 .3 Проекции отрезка прямой

Для построения отрезка прямой необходимо построить_____________________________________

______________________________________________________________________________________

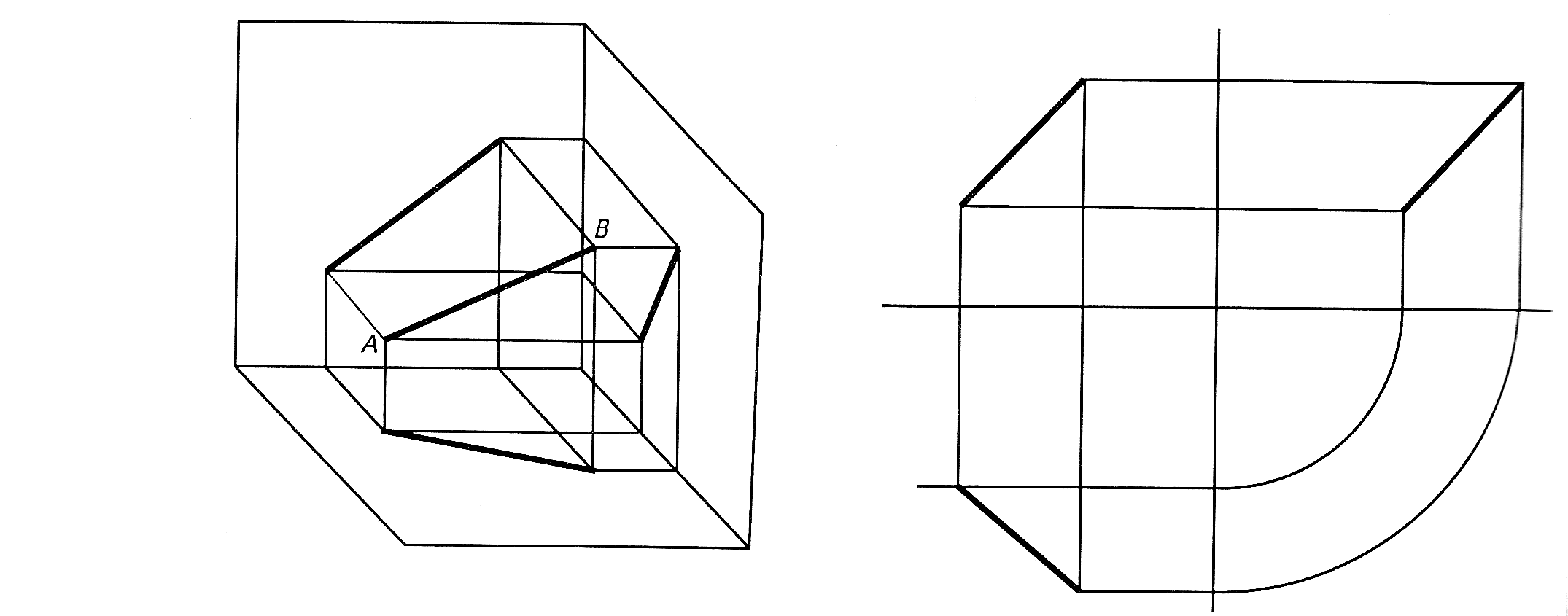

Нанести на наглядном изображении и комплексном чертеже отрезка прямой все обозначения и определить координаты точек А(…, …, …) и В(…, …, …).

Прямая в пространстве может быть:

1. прямой общего положения – расположена_____________________________________

2. прямой уровня - __________________________________________________________________

3. проецирующей прямой - ___________________________________________________________

Построить проекции отрезка CD С(35; 20; 25), D (15; 20; 10) и определить его расположение. CD –	Построить проекции отрезка EF E(30; 15; 20), F(30; 30; 20) и определить его расположение. E F –
П остроить профильную проекцию прямой KL К(…, …,…), L(…, …, …).	Не выполняя комплексный чертеж определить положения прямых в пространстве: АВ – А(15; 0; 30), В(15, 0, 5); MN – M(25; 25; 25), N(30; 10; 20); GH – G(20; 30; 20), H(30; 10; 20). Записать расположение прямых: АВ – MN – GH –
