М ИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ
Федеральное государственное бюджетное образовательное учреждение
высшего профессионального образования
«ТЮМЕНСКИЙ ГОСУДАРСТВЕННЫЙ НЕФТЕГАЗОВЫИ УНИВЕРСИТЕТ»
НОЯБРЬСКИЙ ИНСТИТУТ НЕФТИ И ГАЗА
(филиал)
Специальность –151031
РАБОЧАЯ ТЕТРАДЬ
ПО ДИСЦИПЛИНЕ «Инженерная графика»
3 Семестр
Студент: |
Киселев Анатолий Александрович |
Группа: |
МПОт-11-(9)-1 |
Преподаватель: |
Тютюнова О.Д. |
2012-2013 уч.год
Р
3
( графическое оформление чертежей)
1.1 Форматы ГОСТ 2.301-68
Формат – это__________________________________________________________________________
Обозначение формата |
А4 |
А3 |
А2 |
А1 |
А0 |
Размер листа |
210*297 |
297*420 |
420*594 |
594*841 |
841*1189 |
Формат А4 располагается только________________________________________________________
1 .2 Рамка и основная надпись чертежа для чертежей и схем
Стандартная
основная надпись для учебных чертежей
и схем ГОСТ 2.104-68
1 .3 Линии чертежа гост 2.303-68 Основные типы линий (Заполнить таблицу)
|
Наименование |
Начертание |
Толщина, мм |
Основное назначение |
1 |
Сплошная толстая основная линия |
|
S мм |
Для изображения видимого контура предмета |
2 |
Сплошная тонкая |
|
S/2доS/3 |
для изображения размерных и выносных линий, штриховки сечений |
3 |
Штриховая |
|
S/2доS/3 |
Для изображения невидимого контура |
4 |
Штрихпунктирная |
|
S/2доS/3 |
Для изображения осевых центровых линий, линий сечения |
5 |
Сплошная волнистая |
|
S/2доS/3 |
Для изображения линий обрыва, линий разграничений вида и разреза |
Написать наименование линий, выполненных на чертеже
Закончить все начатые линии чертежа
4
1 .4 Шрифты чертежные гост 2.304-81
Стандарт устанавливает_______________________________________________________________
______________________________________________________________________________________
Размеры шрифта (h) величина ___________________________________________________________
______________________________________________________________________________________
Предпочтительно выполнение шрифта с наклоном … к основанию строки.
Шрифт типа Б с наклоном
Прописные буквы

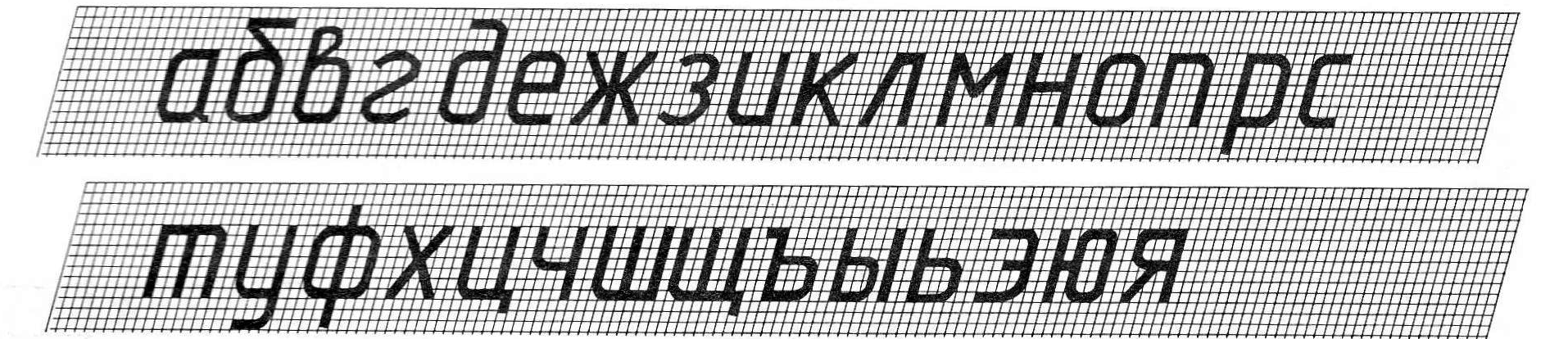

Строчные буквы

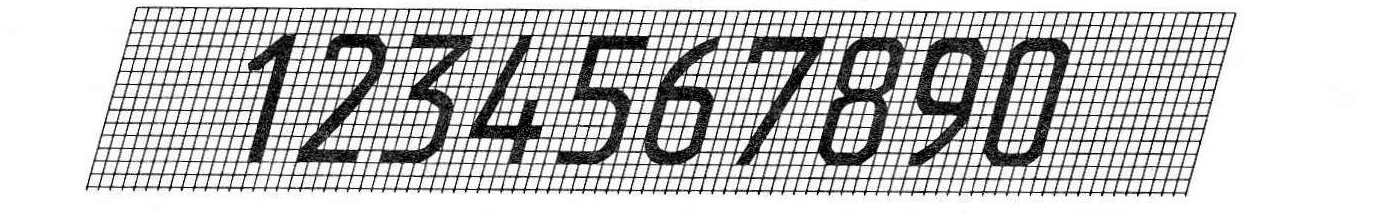

Цифры арабские
Ц ифры римские
Латинский алфавит
5

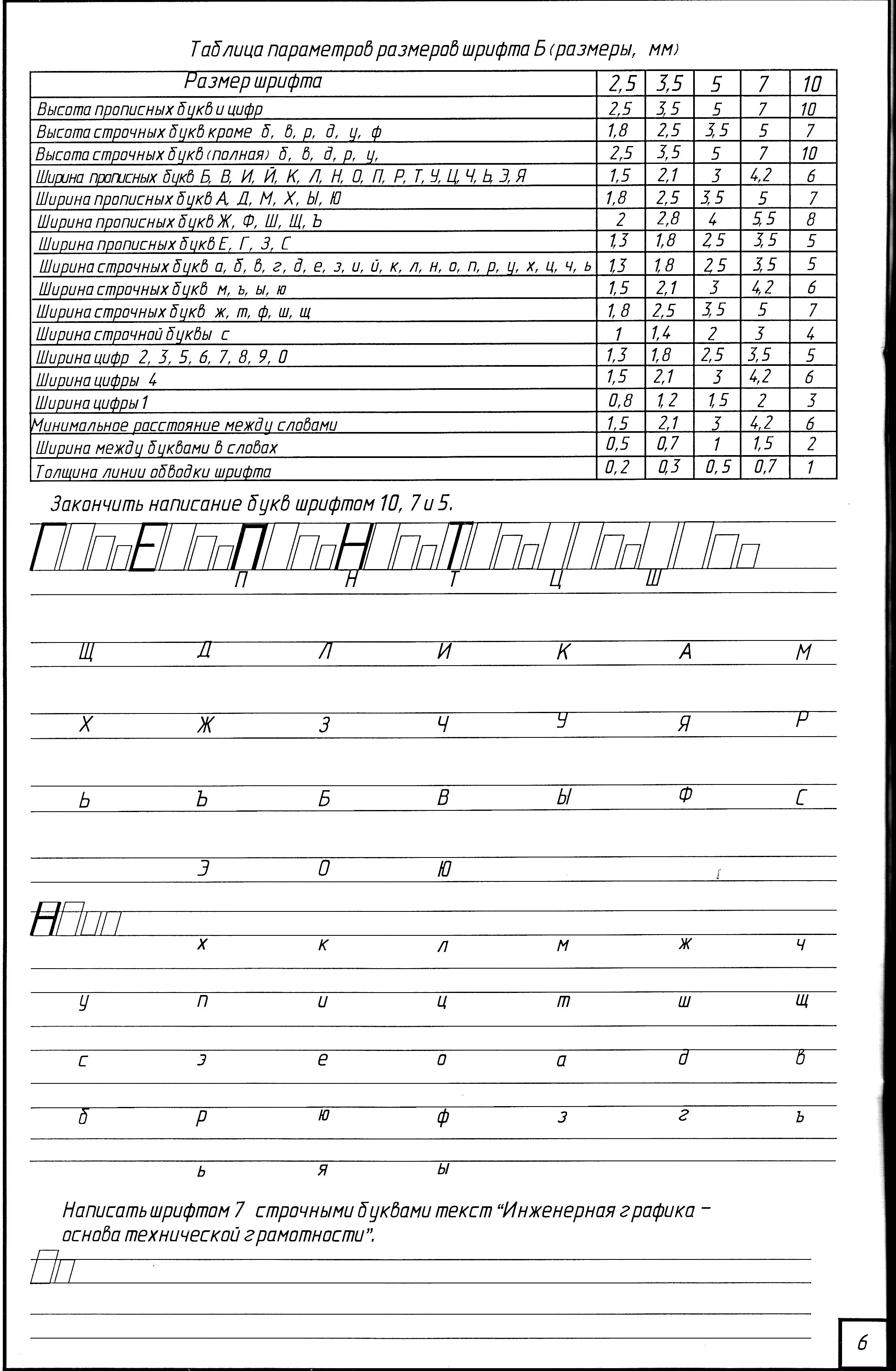

Т аблица параметров шрифта Б (размеры в мм)
З акончить написание букв шрифтом 10,7 и 5.
Написать шрифтом 7 строчными буквами текст «Инженерная графика – основа технической
грамотности»
6
